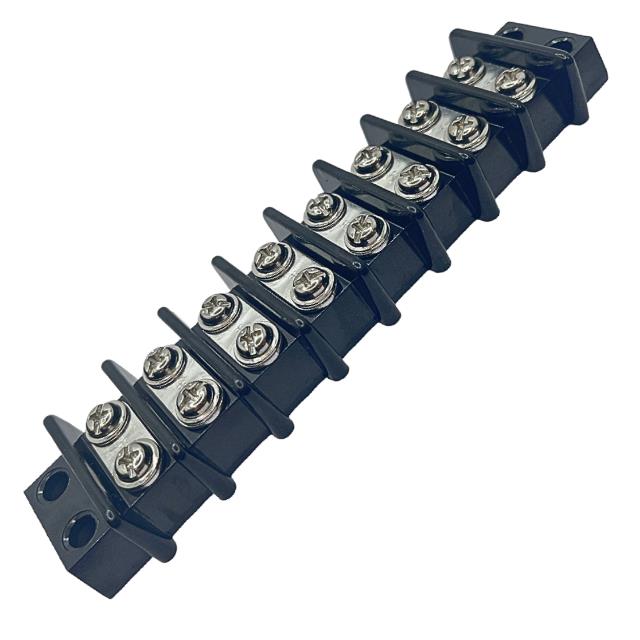

BLOCKMASTER ELECTRONICS  HD-30A-08PH

HD-30A-08PH概述

    # 电子元器件技术手册解析:终端块(Terminal Blocks)

    产品简介


    本手册介绍了几种终端块(Barrier Terminal Blocks),这些终端块广泛应用于工业控制、建筑自动化、交通运输及家电控制等领域。它们是电线连接的主要部件,能够确保电路安全、可靠的传输电力。本文将重点介绍三种型号:HD-10A、HD-20A 和 DG99-A。每种终端块均具有独特的设计和功能,适用于不同的电流和电压要求。

    技术参数


    以下是各型号的技术规格和技术参数:
    HD-10A
    - 额定电流: 10 安培, 额定电压: 250 伏特
    - 接触中心距离: 9.5 毫米 (0.375 英寸)
    - 设计: 封闭底部设计
    - 导线范围: 14 ~ 18 号
    - 操作温度: -55°C ~ +150°C
    - 绝缘耐压: 交流 2000 伏特 / 1 分钟
    - 绝缘电阻: ≥1000MΩ 或更高,直流 500 伏特
    - 外壳材料: 黑色酚醛树脂
    - 螺丝: M3.5 镀镍钢螺丝
    - 螺丝扭矩: 12 英寸磅
    - 接线端子: 锡镀黄铜
    HD-20A
    - 额定电流: 20 安培, 额定电压: 250 伏特
    - 接触中心距离: 11 毫米 (0.433 英寸)
    - 设计: 开放底部设计
    - 导线范围: 12 ~ 18 号
    - 操作温度: -40°C ~ +160°C
    - 绝缘耐压: 交流 2000 伏特 / 1 分钟
    - 绝缘电阻: ≥1000MΩ 或更高,直流 500 伏特
    - 外壳材料: 黑色酚醛树脂
    - 螺丝: M3.5 镀镍钢螺丝
    - 螺丝扭矩: 12 英寸磅
    - 接线端子: 锡镀黄铜
    HD-30A
    - 额定电流: 40 安培, 额定电压: 600 伏特
    - 接触中心距离: 14 毫米 (0.55 英寸)
    - 设计: 开放底部设计
    - 导线范围: 10 ~ 18 号
    - 操作温度: -40°C ~ +160°C
    - 绝缘耐压: 交流 2000 伏特 / 1 分钟
    - 绝缘电阻: ≥1000MΩ 或更高,直流 500 伏特
    - 外壳材料: 黑色酚醛树脂
    - 螺丝: M4.0 镀镍钢螺丝
    - 螺丝扭矩: 15.7 英寸磅
    - 接线端子: 锡镀黄铜
    DG99-A
    - 额定电流: 75 安培, 额定电压: 600 伏特
    - 接触中心距离: 17.45 毫米 (0.687 英寸)
    - 设计: 封闭底部设计
    - 导线范围: 4 ~ 14 号
    - 操作温度: -40°C ~ +125°C
    - 绝缘耐压: 交流 2200 伏特 / 1 分钟
    - 绝缘电阻: 500MΩ,直流 500 伏特
    - 外壳材料: 黑色聚碳酸酯
    - 螺丝: M5.0 镀锌钢螺丝
    - 螺丝扭矩: 17.5 英寸磅
    - 接线端子: 锡镀铜合金

    产品特点和优势


    HD-10A
    - 专为低电流应用设计,适用于需要高可靠性的小型设备。
    - 螺丝扭矩和导线范围的选择提供了灵活性和稳定性。
    - 通过其封闭底部设计和优良的绝缘性能,保证了安全性和耐用性。
    HD-20A
    - 更大电流处理能力,适合中型电器设备。
    - 开放底部设计增加了散热性能,延长使用寿命。
    - 简洁的设计和高强度的外壳材料使其能够在恶劣环境中使用。
    HD-30A
    - 适用于大型电器和重型设备的高电流需求。
    - 高达 40 安培的电流处理能力和广泛的导线范围。
    - 坚固的螺丝和高强度的外壳材料增强了其稳定性和安全性。
    DG99-A
    - 处理高达 75 安培的大电流和 600 伏特电压,适用于重型工业设备。
    - 使用聚碳酸酯外壳材料提供额外的保护和抗冲击性能。
    - 具有出色的绝缘性能和坚固的结构,适用于极端环境条件。

    应用案例和使用建议


    这些终端块在各种应用场合下表现出色,如工业自动化设备、家用电器、轨道交通系统等。为了确保最佳的性能,建议在安装时注意以下几点:
    1. 正确选择导线范围:根据实际应用中的导线规格,选择合适的型号,避免使用过细或过粗的导线,以防止接触不良或短路等问题。
    2. 遵循正确的安装步骤:严格按照技术手册中的步骤进行安装,确保所有接线牢固且无裸露部分。
    3. 定期检查和维护:定期检查终端块的连接情况和绝缘状态,及时更换老化或损坏的部件。

    兼容性和支持


    制造商 BlockMaster 提供了详细的文档和支持服务,帮助用户了解这些产品的详细信息和使用方法。同时,这些终端块与其他标准的电子元件和设备高度兼容,便于集成到现有的系统中。此外,BlockMaster 还提供了快速响应的技术支持团队,以解决用户可能遇到的各种问题。

    常见问题与解决方案


    1. 问题: 导线连接不稳定
    - 解决方案: 确保导线正确插入并紧固螺丝,检查是否有裸露的导线部分,必要时重新安装。
    2. 问题: 绝缘性能下降
    - 解决方案: 定期检查绝缘层是否有磨损或损伤,如有必要,及时更换终端块。
    3. 问题: 温度过高导致性能降低
    - 解决方案: 确保良好的通风条件,避免在高温环境下长时间运行。

    总结和推荐


    综上所述,BlockMaster 的 HD-10A、HD-20A、HD-30A 和 DG99-A 终端块在设计、功能和性能方面表现出色。它们各自具有独特的优势和适用范围,非常适合不同类型的工业和家庭应用。无论是在安全性能还是操作便利性方面,这些终端块都是值得信赖的选择。强烈推荐这些产品用于各类电气设备的接线需求,以提高系统的整体性能和可靠性。

HD-30A-08PH参数

参数
包装方式 散装

HD-30A-08PH厂商介绍

BlockMaster Electronics是一家电子元器件分销商,专注于为全球客户提供高质量的电子元件。公司主营产品包括但不限于集成电路、被动元件、连接器、传感器等,广泛应用于消费电子、工业控制、汽车电子、医疗设备等多个领域。

BlockMaster Electronics的优势在于:

1. 丰富的产品线:提供广泛的电子元件,满足不同客户的需求。
2. 严格的质量控制:确保所提供的电子元件符合国际标准,保证产品质量。
3. 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
4. 强大的供应链:与多家知名电子元件制造商建立合作关系,确保稳定的供应。
5. 专业的服务团队:拥有经验丰富的销售和技术支持团队,为客户提供专业的服务。

BlockMaster Electronics致力于为客户提供一站式的电子元件解决方案,帮助客户实现产品创新和市场竞争力的提升。

HD-30A-08PH数据手册

厂牌 PDF简要描述 下载
BLOCKMASTER ELECTRONICS BLOCKMASTER ELECTRONICS HD-30A-08PH HD-30A-08PH数据手册
