PEL 230/24-4

产品分类:
产品描述:
供应商型号: 4209567
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK  PEL 230/24-4

PEL 230/24-4概述


    产品简介

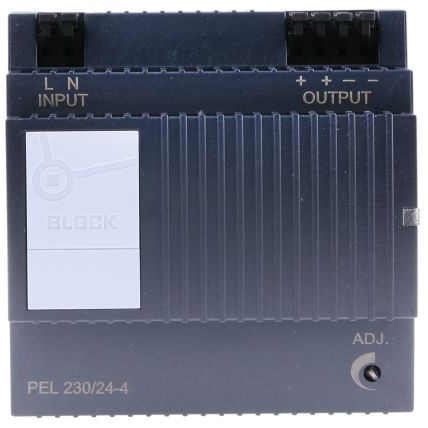

    PEL 230/24-4 单相初级开关电源
    PEL 230/24-4 是一款单相初级开关电源(Primary Switched Mode Power Supply),主要用于电压和电流供应的核心任务。其主要特点是稳定且可调的输出电压、LED信号指示以及并联连接选项,使其在控制面板安装方面具有较高的灵活性和可靠性。这款产品适用于建筑自动化等领域,特别适合需要高效稳定电源供应的应用场景。

    技术参数


    | 参数 | 规格 |

    | 输入额定电压 | 100 - 240 Vac |
    | 输入电压范围 | 85 - 264 Vac (120 - 373 Vdc) |
    | 输入额定电流(额定负载) | 1.6 / 0.9 A (110 / 230 Vac) |
    | 额定频率范围 | 44 - 66 Hz / 0 Hz |
    | 启动电流限制 | <30 A, NTC |
    | 输入保险丝 | 内置 2 A (慢熔断) |
    | 推荐后备保险丝 | 6 A, 10 A, 16 A (B, C 特性) |
    | 交流缓冲时间 | 15 / 100 ms |
    | 瞬态浪涌电压保护 | 压敏电阻 |
    | 输出额定电压 | 24 Vdc ±2% |
    | 输出电压范围 | 22.8 - 26.4 Vdc |
    | 输出额定电流 | 4.00 A |
    | 反馈最大承受电压 | 30 Vdc |
    | 过载行为 | 恒流 |
    | 电压纹波系数 | 典型值 100 mVss |
    | 并联连接 | 支持 |
    | 串联操作 | 支持 |
    | 典型效率 | 88% |
    | 信号 | 电源正常(DC OK):绿色LED |

    产品特点和优势


    1. 稳定且可调的输出电压
    - 输出电压稳定在 24 Vdc ±2%,确保了供电系统的稳定性和可靠性。
    2. DC OK 信号通过 LED
    - 电源状态可以通过绿色 LED 显示,方便进行状态监控和故障诊断。
    3. 并联连接选项
    - 具备并联连接功能,提高了系统的灵活性和可扩展性。
    4. 服务友好型弹簧压接系统
    - 使用弹簧压接系统,易于安装和维护,提高了用户的便利性和可靠性。
    5. 控制面板安装
    - 产品可以在安装导轨上进行安装,便于安装和维护。

    应用案例和使用建议


    应用案例
    - PEL 230/24-4 在建筑自动化领域被广泛应用于控制面板安装,如智能楼宇、工厂自动化等场景,用于提供稳定可靠的电源供应。
    使用建议
    - 用户在安装时,可以考虑使用内置的弹簧压接系统,以提高连接的可靠性和维护的便捷性。
    - 推荐根据具体需求选择合适的后备保险丝,并确保安装位置符合规定的环境温度要求。

    兼容性和支持


    - 兼容性
    - PEL 230/24-4 支持多种输入电压范围,适用性强。
    - 与多种控制面板和工业设备兼容,易于集成到现有系统中。
    - 支持
    - 该产品已获得 UL/CSA 60950 认证,UL508 列名,GL认证。
    - 生产厂家提供了良好的技术支持和服务,包括安装指导和售后保障。

    常见问题与解决方案


    1. 问题: 如何判断电源是否正常?
    - 解决方案: 通过观察绿色 LED 是否点亮来判断电源状态,亮起表示电源正常工作。
    2. 问题: 需要使用多大容量的后备保险丝?
    - 解决方案: 推荐使用 6 A, 10 A, 或 16 A 的后备保险丝,具体型号可根据实际需求选择 B 或 C 特性。
    3. 问题: 当电源输出电压不稳定时如何处理?
    - 解决方案: 检查输入电压是否在允许范围内,确认输入保险丝是否正常工作,如有问题及时更换。

    总结和推荐



    总结


    - PEL 230/24-4 是一款功能强大、性能稳定的单相初级开关电源。其具备稳定可调的输出电压、LED信号指示、并联连接选项和易安装的弹簧压接系统,尤其适用于建筑自动化等高可靠性要求的应用场景。
    推荐
    - 基于其出色的性能和广泛的适用性,我们强烈推荐 PEL 230/24-4 作为电力供应系统的理想选择。

PEL 230/24-4厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

PEL 230/24-4数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK BLOCK TRANSFORMATOREN-ELEKTRONIK PEL 230/24-4 PEL 230/24-4数据手册

PEL 230/24-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
