VB 1,5/1/24

产品分类: 电源变压器
产品描述: 24V(AC) 1.5VA 230V(AC) 通孔安装 32.3mm*27.3mm*23.8mm
供应商型号: VB 1,5/1/24
供应商: 国内现货
标准整包数: 1

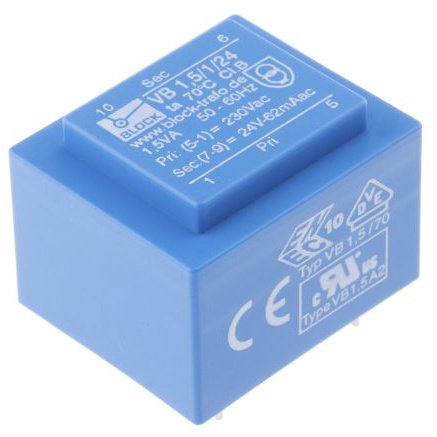

BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 VB 1,5/1/24

VB 1,5/1/24概述

    短路保护型PCB变压器 VB

    产品简介


    短路保护型PCB变压器(VB)是一种专为印刷电路板设计的电源变压器,具有内置的短路保护功能。这类变压器主要应用于电压调整和简单的电气隔离场景,适用于多种工业和消费电子设备。产品按功率大小分为多个型号,提供不同的输出电压选择,确保在各种应用场景下的灵活应用。

    技术参数


    以下是短路保护型PCB变压器VB的技术规格和性能参数:
    | 参数 | 型号 |

    | 额定输入电压 | 230 Vac |
    | 额定输出电压 | 6 Vac, 8 Vac, 9 Vac, 12 Vac, 15 Vac, 18 Vac, 24 Vac
    2x6 Vac, 2x8 Vac, 2x9 Vac, 2x12 Vac, 2x15 Vac, 2x18 Vac, 2x24 Vac |
    | 额定功率 | 0.35 VA - 3.2 VA |
    | 绝缘等级 | B级绝缘 |
    | 最大环境温度 | 70 °C (某些型号为50 °C) |
    | 效率 | 最高可达58% |
    | 防护等级 | IP 00 |
    | 输出电压负载范围 | 视具体型号而定 |

    产品特点和优势


    短路保护型PCB变压器VB的主要特点和优势如下:
    1. 最小尺寸高输出:在保证高效率的同时,保持了紧凑的设计。
    2. 固有的短路保护:内置的短路保护机制提高了使用的安全性。
    3. 双输出电压选项:允许串联或并联连接,适用于更多复杂的电路设计。
    4. 高温适应性:设计适合在高达70°C(某些型号为50°C)的环境中工作。
    5. 永久防腐蚀:通过XtraDenseFill树脂封装技术提供了良好的耐腐蚀性和高绝缘值,确保长期电气可靠性。

    应用案例和使用建议


    该变压器常用于以下应用场景:
    1. 电源调整和简单电气隔离:适用于需要调整电压或简单隔离的应用场景。
    2. 安全隔离变压器:适用于对输入和输出进行电气隔离的需求,如创建SELV和PELV电路。
    使用建议:
    - 在设计电路时,确保输出电压符合应用要求。
    - 考虑到工作环境温度的影响,选择合适的型号以满足工作需求。

    兼容性和支持


    该变压器型号提供了广泛的认证和标准支持,包括VDE 0570、DIN EN 61558、IEC 61558等。它具有良好的兼容性,可以轻松集成到现有的电气系统中。

    常见问题与解决方案


    1. 问题:设备过热。
    解决方案:确保工作环境温度不超过额定最大值,必要时采取散热措施。

    2. 问题:输出电压不稳。
    解决方案:检查负载变化情况,确保负载合理且稳定。

    总结和推荐


    短路保护型PCB变压器VB凭借其紧凑设计、高效率、固有的短路保护功能及良好的环境适应性,在众多应用场景中表现出色。对于那些需要高可靠性、灵活的电压调整和电气隔离解决方案的用户来说,这是一个理想的选择。我们强烈推荐此产品用于相关项目。
    如果您需要进一步的帮助或详细信息,请联系我们的技术支持团队。

VB 1,5/1/24参数

参数
额定功率 1.5VA
输出电压 -
初级电压 230V(AC)
次级电流 -
次级电压 24V(AC)
初级绕组 -
次级绕组 -
中心抽头 -
长*宽*高 32.3mm*27.3mm*23.8mm
安装方式 通孔安装

VB 1,5/1/24厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1,5/1/24数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1,5/1/24 VB 1,5/1/24数据手册

VB 1,5/1/24封装设计

查看详情并下载
Symbol
Footprint
3D Model
