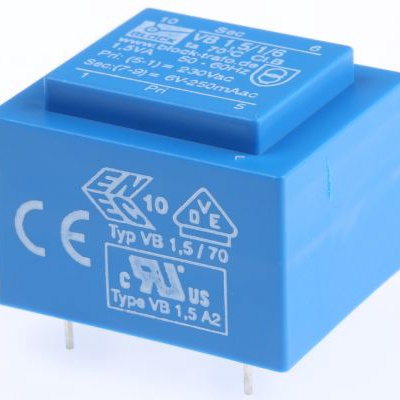

VB 1,5/1/6

产品分类: 其他变压器
产品描述: 230V(AC) 6V(AC) 1.5VA 通孔安装 32.3mm*27.3mm*23.8mm
供应商型号: 7320528
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 1,5/1/6

VB 1,5/1/6概述

    # 短路保护PCB变压器技术手册

    产品简介


    本产品为短路保护PCB变压器,型号VB系列。这类变压器适用于各种电力系统和电气设备,主要用于电压调整和简单的电气隔离。它们具有高效率和优良的安全性能,特别适合于需要紧凑设计的应用场景。
    主要功能
    - 电压调整:通过输出不同的电压等级来适应不同设备的需求。
    - 电气隔离:提供输入和输出之间的安全电气隔离。
    - 短路保护:内置短路保护机制,能够在电路出现异常时迅速切断电源,确保设备安全。
    应用领域
    - 工业控制设备
    - 通信设备
    - 测试仪器
    - 家用电器

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 230 Vac |
    | 输出电压 | 6 - 2x24 Vac |
    | 额定功率 | 0.35 - 3.2 VA |
    | 绝缘等级 | B级 |
    | 最大环境温度 | 70 °C(部分型号为50 °C) |
    | 效率 | 最高可达58% |

    产品特点和优势


    - 最小尺寸,高输出:在保证高输出的同时,保持了紧凑的尺寸。
    - 固有短路保护:设计上就具备短路保护功能,提升了使用的安全性。
    - 双输出电压:可实现串联或并联连接,增强了应用的灵活性。
    - 高温适应能力:专为高环境温度设计,可在高达70°C的环境中稳定运行。
    - 防腐蚀和高绝缘:XtraDenseFill树脂封装提供了永久性的防腐蚀和高绝缘保护。
    - 自熄材料:使用自熄材料填充线圈外壳,进一步提高了安全性和可靠性。

    应用案例和使用建议


    样例应用
    - 工业控制:适用于自动化设备中的电源调整和电气隔离。
    - 家用电器:提供电气隔离,确保使用安全。
    - 测试仪器:需要稳定的电源供应和隔离功能的应用场合。
    使用建议
    - 环境条件:确保安装位置通风良好,避免长时间暴露在高温环境中。
    - 连接方式:建议使用专用接线端子,确保连接稳固可靠。
    - 热管理:为避免过热,可以考虑采用散热片或其他冷却措施。

    兼容性和支持


    - 兼容性:该系列产品与多种电子设备兼容,如PLC、传感器、电机等。
    - 认证:获得多项国际认证,包括VDE、UL和CSA。
    - 技术支持:提供全面的技术支持和服务,包括安装指导、故障排查等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否正常;检查负载是否超出额定值。 |
    | 设备过热 | 确保良好的通风环境;检查是否安装了足够的散热措施。 |
    | 端子松动 | 重新紧固接线端子;建议使用专用工具进行紧固。 |

    总结和推荐



    总结


    - 优点:高效率、固有短路保护、良好的温度适应性和永久性防腐蚀。
    - 缺点:部分型号在高温环境下可能受到限制。
    推荐
    - 强烈推荐在需要高效率、可靠性和电气隔离的应用场合使用。特别是对于那些对温度和空间有严格要求的应用,如工业控制和家用电器等领域。
    本文档介绍了短路保护PCB变压器VB系列的主要技术参数、特点和应用案例。希望这些信息能帮助您更好地了解该产品,并在选择合适的电源解决方案时提供有用的参考。

VB 1,5/1/6参数

参数
初级电压 230V(AC)
电感值 -
次级电压 6V(AC)
变压器类型 -
额定功率 1.5VA
匝数比 -
频率范围 -
长*宽*高 32.3mm*27.3mm*23.8mm
安装方式 通孔安装

VB 1,5/1/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1,5/1/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1,5/1/6 VB 1,5/1/6数据手册

VB 1,5/1/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
