VB 3.2/2/6

产品分类: 脉冲变压器
产品描述: Block PCB变压器, 6V 交流次级电压, 3.2VA, 230V 交流初级电压, 2输出
供应商型号: 3473518
供应商: 海外现货
标准整包数: 1

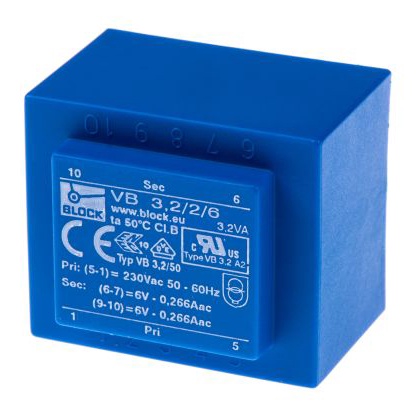

BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 VB 3.2/2/6

VB 3.2/2/6概述

    短路保护型PCB变压器VB

    产品简介


    短路保护型PCB变压器VB是一种专门为电路板设计的变压器,具有出色的短路保护性能。它可以用于电压调整和简单的电气隔离,适用于需要高稳定性和可靠性的各种工业和消费电子产品中。此系列产品包括多种型号,每种型号在输出功率和输出电压上有所不同,从而满足不同应用场景的需求。

    技术参数


    | 参数 | 描述 |

    | 额定输入电压 | 230 Vac |
    | 额定输出电压 | 6 - 2 x 24 Vac |
    | 额定功率 | 0.35 - 3.2 VA |
    | 绝缘等级 | B级 |
    | 最大环境温度 | 70 °C |
    | 效率 | 最高可达59% |
    | 防护等级 | IP 00 |
    | 额定频率 | 50 - 60 Hz |
    | 无负载电压 (x 因子) | 1.40 - 1.80 |
    | 无负载损耗 (典型值) | 0.90 - 1.30 W |
    | 工作温度范围 | -40 °C 到 +70 °C |
    | 尺寸 | 不同型号尺寸各异 |

    产品特点和优势


    - 最小体积,最高输出:相比同类产品,短路保护型PCB变压器VB能够在更小的体积内提供更高的输出功率。
    - 无条件短路保护:由于内置的短路保护机制,这些变压器可以在电路发生短路时自动断开电源,有效保护整个电路系统。
    - 双输出电压:能够提供单一或双重输出电压,可根据需要进行串联或并联连接,灵活度高。
    - 高温环境适用:适合在高达70°C的环境中工作,具有良好的热稳定性。
    - 永久防腐蚀、高绝缘和电气可靠性:采用XtraDensiFill树脂封装技术,确保了长期的可靠性和安全性。
    - 双腔线圈壳体:结构设计提高整体的安全性和可靠性。
    - 自熄灭灌封材料:使用自熄灭材料,进一步增强安全性。

    应用案例和使用建议


    - 应用场景:此类变压器广泛应用于家用电器、工业控制设备、安防监控系统等。例如,在需要精确控制电源电压的家庭电器中,该变压器能够提供稳定的电力供应。
    - 使用建议:
    - 确保在安装前检查所有连接是否正确且牢固。
    - 在高温环境下使用时,注意散热,避免过热导致故障。
    - 定期检查变压器的工作状态,确保其性能正常。


    兼容性和支持


    - 兼容性:短路保护型PCB变压器VB可以与其他标准电路板兼容,广泛适用于各类电子设备中。
    - 支持:制造商提供全面的技术支持,包括产品选型、安装指导和技术咨询。如有任何问题,可联系技术支持部门获得帮助。

    常见问题与解决方案


    - 问题一:电路发生短路,但未自动断电?
    - 解决方案:检查是否正确连接短路保护电路,必要时更换保险丝或短路保护器。
    - 问题二:输出电压不稳定?
    - 解决方案:确认输入电压稳定,检查变压器接线是否正确,如有异常,建议重新接线。
    - 问题三:长时间运行后变压器过热?
    - 解决方案:适当增加散热措施,如加装散热片或通风孔。如果情况严重,考虑更换散热效果更好的型号。

    总结和推荐


    短路保护型PCB变压器VB凭借其高效率、低功耗、优良的短路保护能力及良好的高温适应性,使其成为许多电子设备的理想选择。无论是对于家庭电器还是工业控制设备,这款变压器都能提供稳定可靠的电源解决方案。强烈推荐用于需要高度可靠性和安全性的场合。

VB 3.2/2/6参数

参数
变压器类型 -
匝数比 -
ET(伏特-时间) -
电感值 -
长*宽*高 41mm*30.8mm*35mm
安装方式 通孔安装

VB 3.2/2/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 3.2/2/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 3.2/2/6 VB 3.2/2/6数据手册

VB 3.2/2/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
