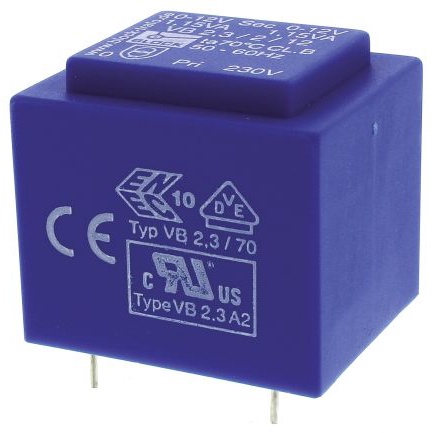

VB 2.3/2/12

产品分类: 其他变压器
产品描述: 230V(AC) 12V(AC) 2.3VA 通孔安装 32.3mm*29mm*27.3mm
供应商型号: 3473473
供应商: 欧时
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 2.3/2/12

VB 2.3/2/12概述

    短路保护印刷电路板变压器VB系列技术手册

    产品简介


    短路保护印刷电路板变压器VB系列是专为电源转换设计的电子元器件。该系列包含多种型号,主要应用于各种电源系统中,确保电力传输的安全性和高效性。这些变压器以其紧凑的尺寸、出色的电气特性和短路保护能力而闻名,在工业、家电和通讯设备等领域有着广泛的应用。

    技术参数


    | 参数 | 规格描述 |

    | 输入电压 | 230V (50 - 60 Hz) |
    | 输出电压 | 多种输出电压可选(例如:6V, 8V, 9V, 12V, 15V, 18V, 24V) |
    | 额定功率 | 范围从0.35VA到3.2VA |
    | 空载损耗 | 最低0.8W,最高1.6W |
    | 短路保护 | 固有的短路保护,无需外部保险丝 |
    | 工作温度范围 | -40°C至+70°C(部分型号最高可达50°C) |
    | 认证标志 | C-UL-US, ENEC 10 (VDE), UL 94 V-0 |
    | 效率 | 从30%到59% |
    | 绝缘等级 | VDE=B, UL=105 |

    产品特点和优势


    1. 最小体积,最大功率:VB系列变压器在极小的体积内实现了高功率密度,非常适合空间受限的设计。
    2. 真空环氧树脂灌封:采用真空环氧树脂灌封工艺,确保变压器具有良好的自熄灭特性,满足UL 94 V-0标准。
    3. 短路保护设计:固有的短路保护功能使得这些变压器在面对意外情况时更加安全可靠。
    4. 多样化的输出选项:提供多种输出电压选择,满足不同的电源需求。
    5. 认证齐全:通过了多项国际安全标准认证,如IEC 61558-2-6, DIN EN 61558-2-6, VDE 0570等,保证了产品在全球范围内的适用性。

    应用案例和使用建议


    VB系列变压器在多种应用场合中表现出色。例如,在家用电器、工业控制设备以及通信设备中均能发挥重要作用。这些变压器能够帮助设计师实现更紧凑的设计,同时提供高效的电源转换。在实际应用中,需要注意合理选择合适的型号,根据负载电流及环境条件进行匹配。

    兼容性和支持


    VB系列变压器与其他电子元件高度兼容,能够无缝集成到现有系统中。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 如何确定合适的输出电压?
    - 确定负载所需的电压等级,并参考产品规格书中的“输出电压”栏位。
    2. 遇到过热问题怎么办?
    - 检查负载是否超出了变压器的最大功率,考虑使用更大容量的型号。
    3. 变压器失效如何判断?
    - 通常情况下,如果输出电压明显偏离正常值,可能表明变压器出现了故障。

    总结和推荐


    总体而言,VB系列短路保护印刷电路板变压器凭借其小巧的体积、优秀的电气性能以及全面的安全认证,成为了电源系统设计中的理想选择。无论是用于家电还是工业应用,VB系列变压器都能提供可靠的电源解决方案。强烈推荐给那些寻求高效、紧凑且安全的电源转换解决方案的工程师和设计师们。

VB 2.3/2/12参数

参数
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
次级电压 12V(AC)
变压器类型 -
额定功率 2.3VA
长*宽*高 32.3mm*29mm*27.3mm
安装方式 通孔安装

VB 2.3/2/12厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 2.3/2/12数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 2.3/2/12 VB 2.3/2/12数据手册

VB 2.3/2/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.1123 ¥ 68.549
23+ $ 7.9323 ¥ 67.0281
46+ $ 7.7652 ¥ 65.6159
库存: 44
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.54
