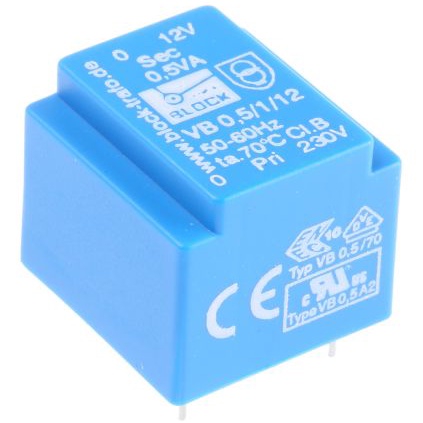

VB 0,5/1/12

产品分类: 其他变压器
产品描述: 230V(AC) 12V(AC) 0.5VA 通孔安装 22mm*22.7mm*19mm
供应商型号: 10B-4209713-4
供应商: 国内现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 0,5/1/12

VB 0,5/1/12概述

    短路保护型PCB变压器VB技术手册

    1. 产品简介


    短路保护型PCB变压器VB是专为电源转换和电气隔离设计的高性能产品。这些变压器具备最小尺寸、高输出能力、固有的短路保护特性以及适用于高温环境的设计。它们适用于多种电子设备,特别是需要调整电压和实现安全隔离的应用场合。

    2. 技术参数


    以下是各型号的主要技术参数:
    | 型号 | 输入电压(Vac) | 输出电压(Vac) | 额定功率(VA) | 工作频率(Hz) | 效率(%) | 无负载电压倍率(x) | 无负载损耗(W) | 最大工作温度(°C) |
    |
    | VB 0.35/1/.. | 230 | 6, 9, 12, 15, 18, 24 | 0.35 | 50-60 | 30 | 1.80 | 1.30 | 70 |
    | VB 0.35/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 0.35 | 50-60 | 30 | 1.80 | 1.30 | 70 |
    | VB 0.5/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 0.50 | 50-60 | 40 | 1.80 | 1.10 | 70 |
    | VB 0.5/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 0.50 | 50-60 | 40 | 1.80 | 1.10 | 70 |
    | VB 1.0/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 1.00 | 50-60 | 55 | 1.40 | 0.90 | 70 |
    | VB 1.0/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 1.00 | 50-60 | 55 | 1.40 | 0.90 | 70 |
    其他型号的参数如下:
    | 型号 | 输入电压(Vac) | 输出电压(Vac) | 额定功率(VA) | 工作频率(Hz) | 效率(%) | 无负载电压倍率(x) | 无负载损耗(W) | 最大工作温度(°C) |
    |
    | VB 1.2/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 1.20 | 50-60 | 57 | 1.35 | 1.00 | 70 |
    | VB 1.2/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 1.20 | 50-60 | 57 | 1.35 | 1.00 | 70 |
    | VB 1.5/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 1.50 | 50-60 | 57 | 1.45 | 1.00 | 70 |
    | VB 1.5/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 1.50 | 50-60 | 57 | 1.45 | 1.00 | 70 |
    | VB 2.0/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 2.00 | 50-60 | 43 | 1.60 | 1.95 | 70 |
    | VB 2.0/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 2.00 | 50-60 | 43 | 1.60 | 1.95 | 70 |
    | VB 2.3/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 2.30 | 50-60 | 52 | 1.60 | 1.20 | 70 |
    | VB 2.3/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 2.30 | 50-60 | 52 | 1.60 | 1.20 | 70 |
    | VB 2.8/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 2.80 | 50-60 | 57 | 1.80 | 0.90 | 70 |
    | VB 2.8/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 2.80 | 50-60 | 57 | 1.80 | 0.90 | 70 |
    | VB 3.2/1/.. | 230 | 6, 8, 9, 12, 15, 18, 24 | 3.20 | 50-60 | 53 | 1.70 | 0.80 | 50 |
    | VB 3.2/2/.. | 230 | 2x6, 2x8, 2x9, 2x12, 2x15, 2x18, 2x24 | 3.20 | 50-60 | 53 | 1.70 | 0.80 | 50 |

    3. 产品特点和优势


    - 固有短路保护:这些变压器设计固有的短路保护功能,有效避免过载造成的损坏。
    - 双重输出电压:提供单输出或双输出选择,满足不同电路需求,便于并联或串联使用。
    - 适应高温环境:额定最大工作温度高达70°C(部分型号除外),确保在高温环境下稳定运行。
    - 高可靠性:采用XtraDenseFill树脂封装,提供永久防锈蚀、高绝缘强度及最大电气可靠性。
    - 紧凑设计:最小尺寸设计,适合空间受限的电子设备。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制设备:用于需要进行电源调整和电气隔离的工业控制系统中。
    - 通信设备:适合作为电源适配器,用于通信设备内部供电系统。
    - 医疗设备:用于医疗设备中,以保证设备的安全运行和病人的安全。
    使用建议:
    - 合理选型:根据实际需求选择合适的额定功率和输出电压型号,以确保设备运行的稳定性和效率。
    - 正确安装:确保安装位置符合要求,避免高温区域,防止因温度过高导致性能下降。
    - 定期检查:在长期运行过程中,应定期检查其电气参数和机械状况,确保最佳性能和安全性。

    5. 兼容性和支持


    这些变压器兼容多种标准,如VDE、UL和CSA认证。

VB 0,5/1/12参数

参数
次级电压 12V(AC)
变压器类型 -
额定功率 0.5VA
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
长*宽*高 22mm*22.7mm*19mm
安装方式 通孔安装

VB 0,5/1/12厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 0,5/1/12数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 0,5/1/12 VB 0,5/1/12数据手册

VB 0,5/1/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
