VB 1.5/2/6

产品分类: 其他变压器
产品描述: 230V(AC) 6V(AC) 1.5VA 通孔安装 32.3mm*21.8mm*27.3mm
供应商型号: 3473388
供应商: 海外现货
标准整包数: 1

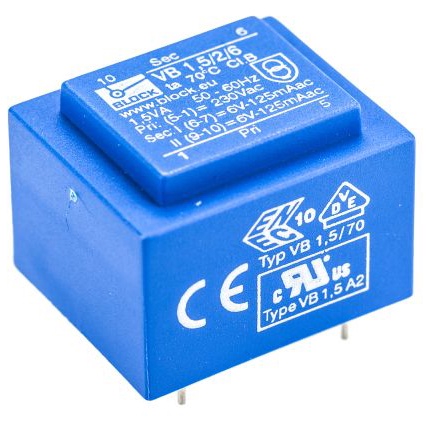

BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 1.5/2/6

VB 1.5/2/6概述

    短路保护型PCB变压器VB

    产品简介


    短路保护型PCB变压器VB(以下简称“变压器”)是一种集成在印刷电路板上的变压器,适用于多种电压转换和电气隔离需求。它具有出色的短路防护能力,广泛应用于工业控制、通信设备和消费电子产品等领域。变压器的主要功能是将交流电输入电压(230Vac)调整为所需的输出电压(6 - 2x24Vac),并提供简单且安全的电气隔离。

    技术参数


    以下是该变压器的关键技术规格:
    | 参数 | 规格 |

    | 输入电压 | 230 Vac |
    | 额定频率 | 50 - 60 Hz |
    | 输出电压 | 6 - 2x24 Vac |
    | 额定功率 | 0.35 - 3.2 VA |
    | 绝缘等级 | B类 |
    | 最高环境温度 | 70 °C |
    | 转换效率 | 最高59% |
    | 防护等级 | IP 00 |

    产品特点和优势


    1. 最小尺寸,高输出:紧凑设计,在保持高输出功率的同时,最大限度地减少了空间占用。
    2. 无条件短路防护:具备自恢复能力,即使发生短路,也能自动恢复正常运行。
    3. 双输出电压配置:可选双输出电压,便于系列或并联连接。
    4. 高温适应性:设计用于高环境温度,能够在最高70°C的环境中稳定工作。
    5. 永久防腐蚀:采用XtraDensiFill树脂封装技术,提供了卓越的防腐蚀能力和高电气可靠性。

    应用案例和使用建议


    - 应用场景:适用于各种需要电压转换和电气隔离的应用场景,如工业控制装置、通信设备、智能家居系统等。
    - 使用建议:在安装时,确保电源线连接正确,并注意变压器的工作温度不超过70°C。在进行并联或串联连接时,应确保输出电压设置合理,以避免过载风险。

    兼容性和支持


    - 兼容性:该变压器适用于大多数标准PCB板,并能与其他兼容电气设备无缝对接。
    - 支持和维护:制造商提供全面的技术支持和售后维护服务,确保用户能够高效地使用和维护该产品。

    常见问题与解决方案


    1. 问题:如何处理短路情况?
    - 解决方案:短路防护设计使变压器能够在发生短路时自动恢复,通常无需人工干预。
    2. 问题:如何正确选择合适的输出电压?
    - 解决方案:根据具体应用场景的电压需求选择合适的输出电压。在不确定的情况下,咨询专业技术人员或查阅相关文档。

    总结和推荐


    短路保护型PCB变压器VB凭借其紧凑设计、无条件短路防护和高效率等特点,成为市场上极具竞争力的产品。其在各种应用场合中的出色表现,使其成为理想的电压转换和电气隔离解决方案。我们强烈推荐此款变压器给需要高可靠性和高性能的产品开发工程师和技术人员。

VB 1.5/2/6参数

参数
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
次级电压 6V(AC)
变压器类型 -
额定功率 1.5VA
长*宽*高 32.3mm*21.8mm*27.3mm
安装方式 通孔安装

VB 1.5/2/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1.5/2/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1.5/2/6 VB 1.5/2/6数据手册

VB 1.5/2/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
