首页  >  产品百科  >  VB 0.35/2/6

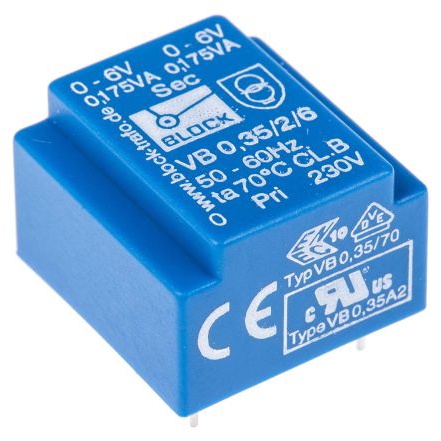

VB 0.35/2/6

产品分类: 脉冲变压器
产品描述: Block PCB变压器, 6V 交流次级电压, 0.35VA, 230V 交流初级电压, 2输出
供应商型号: 1707407
供应商: 海外现货
标准整包数: 160
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 VB 0.35/2/6

VB 0.35/2/6概述


    产品简介


    VB 系列短路保护 PCB 变压器
    VB 系列短路保护 PCB 变压器是一种专为电路板设计的高效率变压器,能够满足各种低压电器的需求。该系列产品具有高可靠性、高效能及紧凑设计的特点,适用于广泛的工业和消费电子产品中,如控制面板、仪表设备和通信系统等。

    技术参数


    | 参数 | 值 |

    | 输入电压 | 230 V |
    | 频率范围 | 50 - 60 Hz |
    | 空载损耗 (典型值) | 0.8 W - 1.6 W |
    | 输出电压/订单号 | 请参见输出电压表 |
    | 空载电压 (约 x 因子) | 1.31 - 1.80 |
    | 功率 | 0.35 VA - 3.20 VA |
    | 认证标志 | C-UL-US, ENEC 10 (VDE) |
    | 短路强度 | 内置短路保护 |
    | 保护等级 | IP 00 |
    | 安全等级 (预备) | II |
    | 最大环境温度 | 50 °C - 70 °C |
    | 绝缘系统类别 | VDE=B, UL=105 |
    | 测试电压 | 5000 V, 50 Hz |
    | 效率 | 30% - 59% |
    | 构造类型 | 浇注封装 |
    | 线圈类型 | EE 20/6,1; EE 20/10,5; EI 30/10,5; EI 30/12,5; EI 30/15,5; EI 30/18,0; EI 30/23,0; EI 38/16,5 |
    | 接线端子 | 贴片式引脚 (0.6 mm, 0.8 mm) |
    | 尺寸 (mm) | 请参见具体型号尺寸表 |
    | 重量 | 0.02 kg - 0.17 kg |

    产品特点和优势


    - 最小体积最大功率: VB 系列变压器以其紧凑的设计提供较高的功率密度,使得在有限空间内也能获得较大的输出。
    - 短路保护能力: 所有型号均内置短路保护,无需额外的外部保护装置。
    - 自熄灭材料: 采用真空环氧树脂浇注,材料具备自熄灭特性并符合 UL 94 V-0 标准。
    - 安全认证: 满足 IEC 61558-2-6 和 VDE 0570 的标准要求,部分型号也符合 IEC 61558-2-1 的标准。

    应用案例和使用建议


    应用案例
    VB 系列短路保护 PCB 变压器可应用于控制面板、仪表板和各类消费电子设备中。例如,在医疗设备中用于电源供应,确保设备稳定运行;在智能家庭设备中,提供低功耗但高效的能源转换。
    使用建议
    为了最大化效率和可靠性,建议在应用时尽量将变压器放置于通风良好的位置,并遵循制造商提供的连接指南进行接线。此外,定期检查连接点以确保接触良好,避免过热情况的发生。

    兼容性和支持


    VB 系列短路保护 PCB 变压器设计上考虑到了广泛的兼容性,可与其他电子元件和设备无缝集成。公司提供全面的技术支持和售后保障,帮助客户顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器温度过高 | 检查周围是否有足够的通风空间,并确保连接点良好接触。 |
    | 输出电压不稳定 | 请确认输入电压是否符合标准,并检查相关连接是否稳固。 |
    | 输出电流不足 | 确认变压器是否按要求进行了正确的负载匹配。 |

    总结和推荐


    总体而言,VB 系列短路保护 PCB 变压器凭借其出色的效率、紧凑的设计及内在的安全特性,非常适合需要高可靠性和紧凑设计的应用场合。其易于安装和使用的特性也使其成为许多应用场景下的理想选择。强烈推荐此产品给那些寻求高品质、高性能电源解决方案的工程师和设计师。

VB 0.35/2/6参数

参数
电感值 -
变压器类型 -
匝数比 -
ET(伏特-时间) -
长*宽*高 22mm*15mm*22.7mm
安装方式 通孔安装

VB 0.35/2/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 0.35/2/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 脉冲变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 0.35/2/6 VB 0.35/2/6数据手册

VB 0.35/2/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
160+ ¥ 67.8045
800+ ¥ 65.7704
库存: 0
起订量: 160 增量: 0
交货地:
最小起订量为:160
合计: ¥ 0
