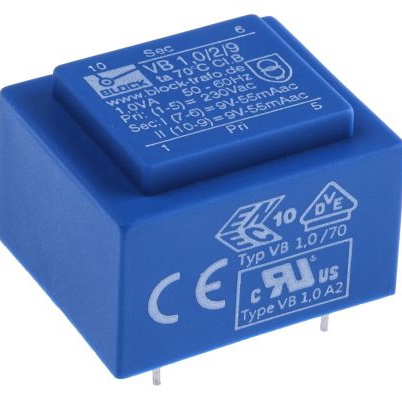

VB 1.0/2/9

产品分类: 其他变压器
产品描述: 230V(AC) 9V(AC) 1VA 通孔安装 32.3mm*21.8mm*27.3mm
供应商型号: 3101358
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 1.0/2/9

VB 1.0/2/9概述

    短路防护PCB变压器 VB系列技术手册

    1. 产品简介


    短路防护PCB变压器(VB系列)是专为印刷电路板设计的高品质变压器,能够在各种复杂环境中稳定运行。这些变压器提供了一系列输出电压和功率选择,广泛应用于家用电器、办公自动化设备和工业控制系统等领域。

    2. 技术参数


    以下是VB系列的主要技术参数:
    | 参数 | 值 |

    | 输入电压 | 230 V |
    | 频率范围 | 50 - 60 Hz |
    | 空载损耗(典型值) | 0.8 - 1.6 W |
    | 输出电压/订单编号 | 见具体型号规格 |
    | 功率 | 0.35 - 3.2 VA |
    | 认证 | C-UL-US, ENEC 10 (VDE) |
    | 短路防护 | 内置短路防护 |
    | 保护等级 | IP 00 |
    | 安全等级 | II |
    | 最大环境温度 | 50 - 70°C |
    | 测试电压 | 5000 V, 50 Hz |
    | 效率 | 30% - 59% |
    | 封装方式 | 真空环氧树脂浇注 |
    | 输出引脚直径 | 0.6 - 0.8 mm |
    | 尺寸(mm) | 见具体型号规格 |
    | 重量 | 0.02 - 0.17 kg |

    3. 产品特点和优势


    - 最小尺寸,最大功率:VB系列在最小的尺寸下提供了高功率输出,非常适合空间有限的应用场合。
    - 短路防护:内建的短路防护确保了产品的安全可靠运行,降低了故障率。
    - 真空浇注技术:采用真空环氧树脂浇注工艺,产品具有良好的耐热性和自熄灭性能,符合UL 94 V-0标准。
    - 多样化输出选择:提供多种输出电压和功率选择,满足不同应用场景需求。
    - 高效率:部分型号具有较高的效率,有助于减少能耗和发热。

    4. 应用案例和使用建议


    VB系列广泛应用于家用电器(如微波炉、电饭煲)、办公设备(如打印机、复印机)、工业控制系统等。例如,在微波炉中使用VB系列可以确保稳定的电源供应,提高设备的可靠性和耐用性。
    使用建议:
    - 在高湿度环境下使用时,考虑额外的防水措施。
    - 根据具体应用场景选择合适的功率和输出电压,以达到最佳效果。
    - 为了延长使用寿命,建议定期进行设备检查和维护。

    5. 兼容性和支持


    VB系列与大多数主流电子设备和系统兼容。厂商提供详尽的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。如果您有任何疑问或需要帮助,可以通过官方渠道联系技术支持团队。

    6. 常见问题与解决方案


    问题1:产品启动后发热严重。
    - 解决方案:检查输入电压是否正常,确保负载不超过额定功率。如有必要,可以增加散热措施。
    问题2:空载损耗较大。
    - 解决方案:确认连接线路是否正确,负载是否已经完全移除。如果负载正常,则检查是否有其他电气干扰。
    问题3:无法达到预期的输出电压。
    - 解决方案:首先检查输入电压是否符合要求。其次,检查连接线路和负载是否正确连接。最后,联系技术支持团队寻求进一步帮助。

    7. 总结和推荐


    VB系列短路防护PCB变压器以其紧凑的设计、卓越的性能和可靠的短路防护功能在众多应用中脱颖而出。无论是家用电器还是工业控制设备,VB系列都能提供稳定高效的电源解决方案。强烈推荐在需要高可靠性和高效率的项目中使用VB系列变压器。

VB 1.0/2/9参数

参数
电感值 -
次级电压 9V(AC)
变压器类型 -
额定功率 1VA
匝数比 -
频率范围 -
初级电压 230V(AC)
长*宽*高 32.3mm*21.8mm*27.3mm
安装方式 通孔安装

VB 1.0/2/9厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1.0/2/9数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1.0/2/9 VB 1.0/2/9数据手册

VB 1.0/2/9封装设计

查看详情并下载
Symbol
Footprint
3D Model
