首页  >  产品百科  >  VB 1.0/2/6

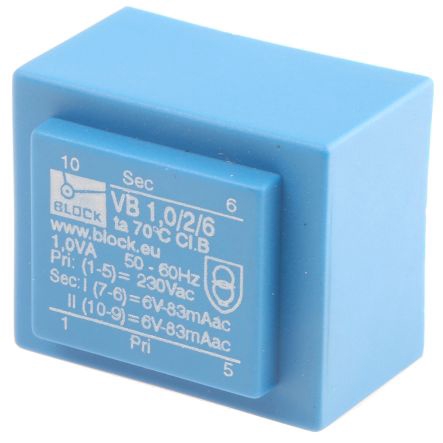

VB 1.0/2/6

产品分类: 其他变压器
产品描述: 230V(AC) 6V(AC) 1VA 通孔安装 32.3mm*21.8mm*27.3mm
供应商型号: 3101320
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 1.0/2/6

VB 1.0/2/6概述


    产品简介


    短路保护型印刷电路板变压器 VB 系列
    VB 系列短路保护型印刷电路板变压器是为高效能、高可靠性而设计的电源转换装置。该系列涵盖了多种型号和输出电压选择,能够适应不同的应用场景需求。VB 系列变压器通过严苛的国际标准认证,确保了其在各种复杂环境下的稳定运行,适用于工业控制、通信设备、医疗仪器等多个领域。

    技术参数


    - 输入电压: 230 V
    - 频率范围: 50 - 60 Hz
    - 输出电压及型号: 多种输出电压可选,如 6 V、8 V、9 V、12 V、15 V、18 V 和 24 V,部分型号提供双倍输出(2x)。
    - 输出功率: 范围从 0.35 VA 到 3.20 VA
    - 空载损耗 (典型值): 范围从 0.9 W 到 1.6 W
    - 工作效率: 30% 到 59%
    - 工作温度范围: 最大 70 °C
    - 短路保护: 固有短路保护
    - 防护等级: IP 00
    - 安全等级: 安全等级 II
    - 认证: C-UL-US, ENEC 10 (VDE)
    - 绝缘系统类别: VDE=B, UL=105
    - 测试电压: 5000 V, 50 Hz
    - 封装方式: 浇注封装

    产品特点和优势


    1. 最小体积,最大功率: VB 系列变压器设计紧凑,能在较小的尺寸下提供较高的功率输出。
    2. 固有短路保护: 无需额外保护电路即可防止短路故障,增加了系统的安全性。
    3. 高性能绝缘材料: 使用真空浇注环氧树脂封装,具有良好的自熄性能并符合 UL 94 V-0 标准。
    4. 广泛的应用认证: 通过 IEC、DIN、EN 和 VDE 等国际标准认证,确保了产品在全球市场的通用性和合规性。

    应用案例和使用建议


    应用案例: VB 系列变压器被广泛应用于需要稳定直流输出的场合,如工业控制系统中的传感器供电、电信基站中的电源模块、医疗设备中的辅助电源等。特别是在对空间有限但要求高效率和可靠性的应用中表现尤为出色。
    使用建议: 在安装时需注意保持适当的通风条件以避免过热。对于高频使用场景,建议定期进行电气性能检测,确保长期稳定运行。

    兼容性和支持


    - 兼容性: VB 系列变压器与主流印刷电路板设计兼容,可以直接焊接安装。
    - 厂商支持: 提供产品使用手册和技术支持服务,帮助客户更好地理解和利用该产品。

    常见问题与解决方案


    - 问题: 输出电压不稳定
    - 解决方案: 检查输入电源电压是否正常;确认负载变化是否过大导致电压波动;必要时增加滤波电容。
    - 问题: 过热现象
    - 解决方案: 确保良好通风,减少负载电流或改进散热设计。
    - 问题: 短路保护失效
    - 解决方案: 确认所有连接正确无误;检查是否有外部损坏导致内部电路受损;联系技术支持获取进一步帮助。

    总结和推荐


    VB 系列短路保护型印刷电路板变压器以其小巧紧凑的设计、出色的短路保护能力、广泛的认证和支持网络赢得了市场认可。适用于各种需要高可靠性、高效能电源转换的场景。强烈推荐在工业自动化、通信设施和医疗设备等高端应用中使用。

VB 1.0/2/6参数

参数
次级电压 6V(AC)
变压器类型 -
额定功率 1VA
匝数比 -
频率范围 -
初级电压 230V(AC)
电感值 -
长*宽*高 32.3mm*21.8mm*27.3mm
安装方式 通孔安装

VB 1.0/2/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 1.0/2/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 1.0/2/6 VB 1.0/2/6数据手册

VB 1.0/2/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.324
23+ ¥ 38.6948
46+ ¥ 37.8812
库存: 2155
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.32
