首页  >  产品百科  >  VB 0,5/1/6

VB 0,5/1/6

产品分类: 电源变压器
产品描述: 6V(AC) 0.5VA 230V(AC) 通孔安装 22mm*22.7mm*19mm
供应商型号: 7320516
供应商: 海外现货
标准整包数: 1

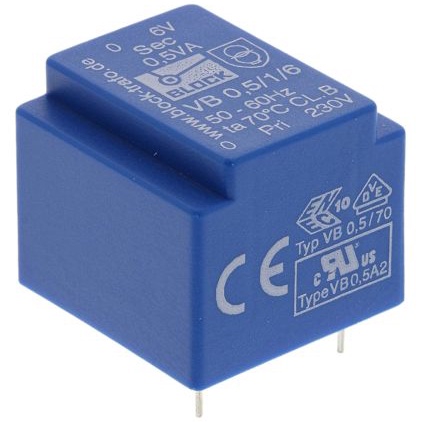

BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 VB 0,5/1/6

VB 0,5/1/6概述

    短路保护型PCB变压器 VB 技术手册

    1. 产品简介


    短路保护型PCB变压器VB是一款专为电路板设计的紧凑型变压器,广泛应用于需要电压调整和简单电气隔离的场合。该产品具有多种输出电压配置,可根据不同应用需求选择合适的型号。此外,它还具备良好的安全性和可靠性,适用于创建SELV(安全特低电压)和PELV(受控特低电压)电路。

    2. 技术参数


    - 输入电压: 230 Vac
    - 输出电压:
    - 单输出:6Vac, 8Vac, 9Vac, 12Vac, 15Vac, 18Vac, 24Vac
    - 双输出:2x6Vac, 2x8Vac, 2x9Vac, 2x12Vac, 2x15Vac, 2x18Vac, 2x24Vac
    - 额定功率: 0.35VA ~ 3.2VA
    - 绝缘等级: B级
    - 最大环境温度:
    - 70°C(部分型号为50°C)
    - 效率: 最高可达58%
    - 防护等级: IP00
    - 重量和尺寸: 见表格

    3. 产品特点和优势


    - 最小体积,高输出: 采用紧凑设计,能在有限的空间内提供较高功率。
    - 内置短路保护: 自动检测并阻止短路情况的发生。
    - 双输出电压选项: 可选择串联或并联连接方式,以适应不同的电路设计。
    - 高温适应性: 设计可在高达70°C的环境下稳定运行(部分型号为50°C)。
    - 永久防腐蚀: 使用XtraDenseFill树脂封装技术,确保长期使用的可靠性和电气性能。

    4. 应用案例和使用建议


    - 应用案例: 主要用于作为电源适配器,用于各类消费电子产品和工业控制设备中。
    - 使用建议: 在使用过程中,建议将变压器放置在通风良好且远离发热源的位置,以确保其散热效果。同时,在接线时应注意不要发生短路现象,以避免损坏设备。

    5. 兼容性和支持


    - 兼容性: 可与其他标准电气接口设备兼容使用。
    - 支持: 该产品通过了多项国际认证(如UL 5085-1/-2, CSA 22.2 No.66),确保其在全球范围内的广泛应用。制造商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决方法: 检查输入电压是否正常,确认负载是否超过额定值,必要时更换变压器。
    - 问题2: 短路保护失效
    - 解决方法: 确认连接正确无误,检查是否有外部短路点,并按需维修或更换。
    - 问题3: 效率低下
    - 解决方法: 确认负载与额定值匹配,同时检查是否有多余的热量积聚导致过热。

    7. 总结和推荐


    综上所述,短路保护型PCB变压器VB以其小巧的体积、高效能及高安全性等优点,在各类电气设备中具有显著的应用价值。对于需要高效率、安全可靠的电压调整和电气隔离的应用场合,我们强烈推荐选用这款产品。

VB 0,5/1/6参数

参数
次级绕组 -
中心抽头 -
额定功率 0.5VA
输出电压 -
初级电压 230V(AC)
次级电流 -
次级电压 6V(AC)
初级绕组 -
长*宽*高 22mm*22.7mm*19mm
安装方式 通孔安装

VB 0,5/1/6厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 0,5/1/6数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 0,5/1/6 VB 0,5/1/6数据手册

VB 0,5/1/6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.5651
10+ ¥ 85.428
25+ ¥ 80.5891
50+ ¥ 78.879
100+ ¥ 77.1476
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
