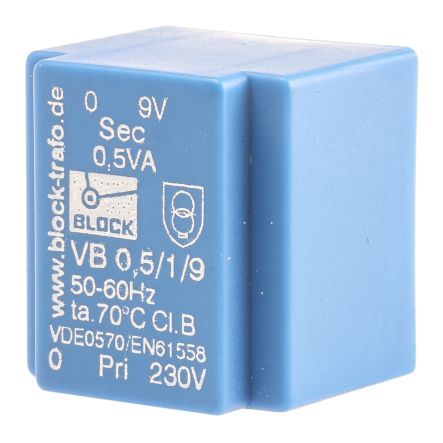

VB 0,5/1/9

产品分类: 其他变压器
产品描述: 230V(AC) 9V(AC) 0.5VA 通孔安装 22mm*22.7mm*19mm
供应商型号: 4209716
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 VB 0,5/1/9

VB 0,5/1/9概述

    短路保护PCB变压器(VB系列)技术手册

    产品简介


    短路保护PCB变压器(VB系列)是一款专为各种电气应用设计的小型变压器。这些变压器主要用于输入电压的调整以及简单的电气隔离,尤其适合用于安全隔离,以创建SELV和PELV电路。该系列包括多种型号,每种型号都具备独特的额定输出电压和功率等级,以适应不同的应用场景需求。

    技术参数


    以下是不同型号的主要技术参数概览:
    | 型号 | 输入电压 | 输出电压 | 额定功率 | 效率 |

    | VB 0,35/1/.. | 230 Vac | 6 - 24 Vac | 0.35 VA | 30% |
    | VB 0,35/2/.. | 230 Vac | 6 - 24 Vac | 0.35 VA | 30% |
    | VB 0,5/1/.. | 230 Vac | 6 - 24 Vac | 0.50 VA | 40% |
    | VB 0,5/2/.. | 230 Vac | 6 - 24 Vac | 0.50 VA | 40% |
    | VB 1,0/1/.. | 230 Vac | 6 - 24 Vac | 1.00 VA | 55% |
    | VB 1,0/2/.. | 230 Vac | 6 - 24 Vac | 1.00 VA | 55% |
    | VB 1,2/1/.. | 230 Vac | 6 - 24 Vac | 1.20 VA | 57% |
    | VB 1,2/2/.. | 230 Vac | 6 - 24 Vac | 1.20 VA | 57% |
    | VB 1,5/1/.. | 230 Vac | 6 - 24 Vac | 1.50 VA | 57% |
    | VB 1,5/2/.. | 230 Vac | 6 - 24 Vac | 1.50 VA | 57% |
    | VB 2,0/1/.. | 230 Vac | 6 - 24 Vac | 2.00 VA | 43% |
    | VB 2,0/2/.. | 230 Vac | 6 - 24 Vac | 2.00 VA | 43% |
    | VB 2,3/1/.. | 230 Vac | 6 - 24 Vac | 2.30 VA | 52% |
    | VB 2,3/2/.. | 230 Vac | 6 - 24 Vac | 2.30 VA | 52% |
    | VB 2,8/1/.. | 230 Vac | 6 - 24 Vac | 2.80 VA | 57% |
    | VB 2,8/2/.. | 230 Vac | 6 - 24 Vac | 2.80 VA | 57% |
    | VB 3,2/1/.. | 230 Vac | 6 - 24 Vac | 3.20 VA | 53% |
    | VB 3,2/2/.. | 230 Vac | 6 - 24 Vac | 3.20 VA | 53% |

    产品特点和优势


    1. 最小尺寸,高输出:该系列变压器在提供高效能的同时保持了紧凑的尺寸。
    2. 内置短路保护:确保使用过程中安全可靠。
    3. 双输出电压选择:适用于需要并联或串联连接的应用。
    4. 高温环境下适用:最高工作温度可达70°C,部分型号在特定条件下可达50°C。
    5. 出色的耐腐蚀性和电气可靠性:采用XtraDenseFill树脂封装技术,提供永久性防腐蚀保护。
    6. 环保材料:自熄灭填充材料,提高防火安全性。

    应用案例和使用建议


    1. 工业控制:在工业自动化控制系统中,这类变压器常用于各类传感器和执行器的电源转换。
    2. 安防系统:由于具备安全隔离特性,适合用于摄像头、报警器等安防设备的电源供应。
    3. 家用电器:在一些小家电中,这类变压器可以用来调整输入电压,保证设备的安全运行。
    使用建议:
    - 在进行电气连接时,确保接线准确无误,避免短路现象的发生。
    - 定期检查变压器的绝缘状态,确保长期安全使用。

    兼容性和支持


    该系列变压器符合多项国际标准,如VDE 0570 Teil 2-1, DIN EN 61558-2-1等,并获得了UL和CSA等多项认证。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:设备启动时出现异常噪音。
    - 解决方案:检查设备是否正确接地,确认所有接线是否紧固。

    2. 问题:设备发热严重。
    - 解决方案:检查设备周围通风情况,确认散热孔是否堵塞。

    总结和推荐


    综上所述,短路保护PCB变压器(VB系列)凭借其小巧轻便、高效安全的特点,在众多应用场合中表现出色。其独特的技术优势使其成为市场上同类产品中的佼佼者。强烈推荐在各种工业控制、安防系统及家用电器等领域使用。

VB 0,5/1/9参数

参数
初级电压 230V(AC)
电感值 -
次级电压 9V(AC)
变压器类型 -
额定功率 0.5VA
匝数比 -
频率范围 -
长*宽*高 22mm*22.7mm*19mm
安装方式 通孔安装

VB 0,5/1/9厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VB 0,5/1/9数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VB 0,5/1/9 VB 0,5/1/9数据手册

VB 0,5/1/9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.7801
5+ ¥ 67.7801
10+ ¥ 60.731
20+ ¥ 59.6465
50+ ¥ 59.6465
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67.78
