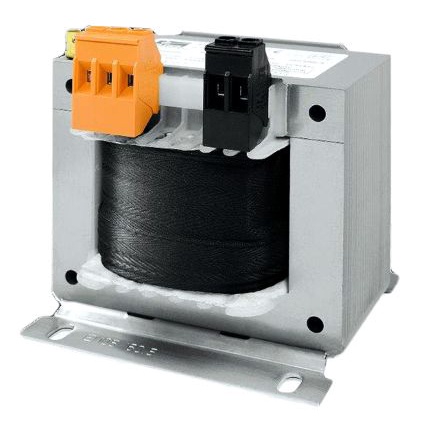

FST 250/23

产品分类: 其他工具
产品描述: Block 隔离变压器, 250 (Cosφ=1) VA, 490 (Cosφ=0.5) VA, 230/400V输入, 230V 交流输出
供应商型号: 9039915
供应商: 海外现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他工具 FST 250/23

FST 250/23概述

    电子元器件产品技术手册:FAIL-SAFE变压器

    产品简介


    FAIL-SAFE变压器是一种控制变压器,主要用于电气隔离输入侧和输出侧。这款变压器符合EN 60204标准,能够提供可靠的电气隔离,适用于工业控制系统和安全应用。FAIL-SAFE变压器具有集成的安全保护功能,通过限制输出电压,适合构建SELV(安全低压)和PELV(保护低压)电路。它广泛应用于自动化设备、机器制造、建筑电气系统等领域。

    技术参数


    - 额定输入电压:230 V / 400 V AC
    - 额定输出电压:24 V / 230 V AC
    - 额定功率:100 VA / 160 VA / 250 VA
    - 绝缘等级:B级
    - 最大环境温度:40 °C
    - 防护等级:IP 00
    - 功率损耗:
    - 100 VA 版本:14.0 W
    - 160 VA 版本:20.8 W
    - 250 VA 版本:27.0 W / 25.5 W
    - 额定输入电流:
    - 100 VA 版本:0.49 A / 0.28 A ac
    - 160 VA 版本:0.77 A / 0.45 A ac
    - 250 VA 版本:1.14 A / 0.65 A ac
    - 额定输出电流:
    - 100 VA 版本:0.43 A ac / 4.17 A ac
    - 160 VA 版本:0.695 A ac / 6.67 A ac
    - 250 VA 版本:1.09 A ac / 10.41 A ac
    - 开关时间:100%
    - 频率范围:50-60 Hz
    - 矢量组:Ii0
    - 安装方式:DIN导轨安装(100 VA和160 VA版本)

    产品特点和优势


    - 集成安全保护:内置FAIL-SAFE保护机制,确保系统的可靠性和安全性。
    - 高性价比:紧凑设计使得体积小、效率高。
    - 快速启动响应:减少启动电流,提高开关响应速度。
    - 低噪音:BLOCKIMPEX材料减少了噪声干扰。
    - 适用于50-60 Hz:适应不同频率的应用需求。
    - 防腐蚀:优秀的抗腐蚀能力,延长使用寿命。

    应用案例和使用建议


    FAIL-SAFE变压器广泛应用于工业控制系统,如PLC控制、电机驱动和电源管理。例如,在自动化生产线中,它可以用于提供稳定可靠的电源供应,确保生产过程的连续性和安全性。在使用时,建议:
    - 确保变压器工作环境温度不超过40°C。
    - 选择合适的型号以满足实际应用的功率需求。
    - 按照制造商的指南进行正确安装和接线。

    兼容性和支持


    FAIL-SAFE变压器支持DIN导轨安装,兼容多种控制系统和设备。制造商提供了详细的技术文档和安装指南,确保用户能够轻松进行安装和调试。此外,厂家还提供长期的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:变压器无法正常启动。
    - 解决方案:检查输入电压是否在规定范围内,确认接线是否正确。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载是否过大,必要时更换更大功率的型号。
    3. 问题:变压器发热严重。
    - 解决方案:确保工作环境温度不超过40°C,检查通风情况。

    总结和推荐


    FAIL-SAFE变压器是一款高性能、高可靠性的控制变压器,具备多种优点,特别是在电气隔离方面表现卓越。其紧凑的设计和优良的性能使其在各种工业应用中都能发挥出色的作用。强烈推荐此款产品给需要可靠电源供应的工业用户。

FST 250/23参数

参数
长*宽*高 105mm*112mm*106mm
安装方式 螺纹安装

FST 250/23厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FST 250/23数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 其他工具 BLOCK TRANSFORMATOREN-ELEKTRONIK FST 250/23 FST 250/23数据手册

FST 250/23封装设计

查看详情并下载
Symbol
Footprint
3D Model
