UHF3-0.250-N-67

产品分类: 发光二极管
厂牌: BIVAR
产品描述: 圆形,带圆顶 透明 压入式,板安装,面板安装
供应商型号: ET-4409883
供应商: 海外现货
标准整包数: 1
BIVAR 发光二极管 UHF3-0.250-N-67

UHF3-0.250-N-67概述

    电子元器件产品技术手册解析

    1. 产品简介

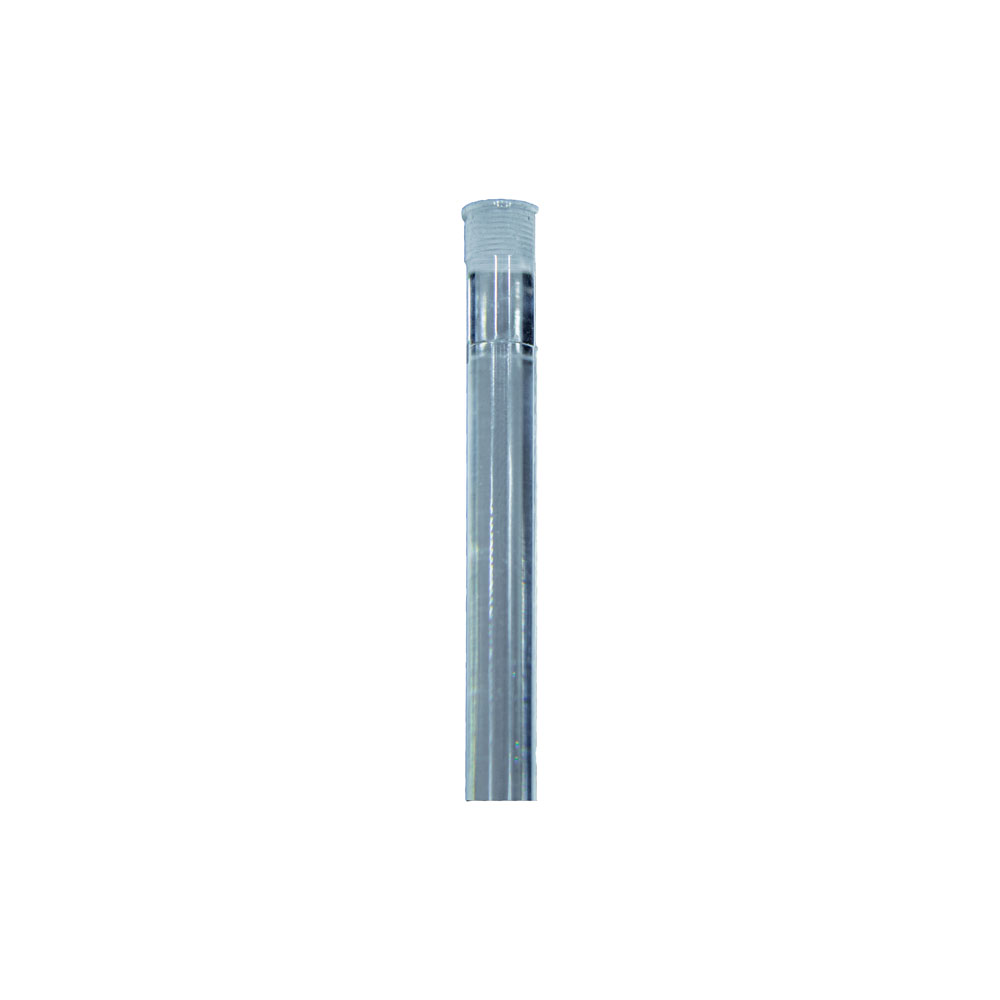

    本产品为UHF3-X.XXX-X-67硅胶光导管(Silicone Light Pipe),适用于LED指示灯的信号传输及视觉指示。它由硅胶制成,具有较高的防护等级(IP67),确保在各种恶劣环境中可靠工作。该光导管主要应用于工业自动化、医疗设备、通信系统等领域,能够有效提升设备的可视性和可靠性。

    2. 技术参数


    - 长度(L):0.250英寸至6.000英寸(6.4mm至152.4mm),步长为0.250英寸。
    - 公差范围:长度公差±0.005英寸至±0.100英寸不等。
    - 直径:多种规格可选,具体见表格。
    - 材料:光导管采用硅胶制成,适应温度变化能力强;适配器采用尼龙6/6,防火等级达到94V-0,黑色。
    - 安装孔:光导管安装孔推荐尺寸为0.112英寸(2.8mm),配适器安装孔为0.140英寸(3.6mm)。
    - 防护等级:IP67,可在一定程度上防尘防水。

    3. 产品特点和优势


    - 高防护等级:IP67的防护等级,确保光导管能在极端环境下正常工作。
    - 材料优势:采用硅胶和尼龙6/6材料,提高了耐热性和抗老化能力。
    - 灵活定制:提供多种长度选项,可根据客户需求定制长度,适用范围广泛。
    - 易于装配:光导管和适配器分装设计,方便用户根据需要进行组装。
    - 兼容性强:适用于多种LED灯具的安装,便于设备升级和替换。

    4. 应用案例和使用建议


    应用案例:在一个工业控制面板的设计中,客户需要在狭小空间内安装多个指示灯。通过使用UHF3-X.XXX-X-67硅胶光导管,客户成功将LED指示灯分散布置,通过光导管集中到一个显示区域,从而提升了控制面板的美观性和易读性。
    使用建议:
    - 确保LED和光导管之间有足够的空间以避免干扰。
    - 在安装过程中保持光导管与适配器之间的紧密连接,以确保信号传输无损。
    - 定期检查安装孔位,确保安装孔清洁且无损坏,以维持光导管的最佳性能。

    5. 兼容性和支持


    该产品设计时考虑了广泛的兼容性,适用于不同型号的LED灯具安装。厂商提供详细的安装指导和技术支持,帮助用户快速上手并确保设备长期稳定运行。

    6. 常见问题与解决方案


    问题1:光导管安装后出现信号传输不佳。
    解决方案:检查安装孔是否清洁,确认光导管与适配器的连接是否紧密。
    问题2:光导管材质选择不当导致弯曲性能不足。
    解决方案:选择合适的硅胶材质,确保最小弯曲半径满足要求。

    7. 总结和推荐


    综上所述,UHF3-X.XXX-X-67硅胶光导管以其高度防护、灵活定制、易于安装等特点,在多种应用场景中表现出色。它不仅提升了LED指示灯的信号传输效率和视觉效果,还显著增强了设备的可靠性和耐用性。鉴于其优越的性能和广泛的应用范围,我们强烈推荐此产品给追求高效、稳定工作的项目团队和企业。

UHF3-0.250-N-67参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 透明
视角 -
透镜类型 -
Vf-正向电压 -
安装方式 压入式,板安装,面板安装
包装方式 袋装

UHF3-0.250-N-67厂商介绍

BIVAR是一家专注于LED照明解决方案的公司,其产品广泛应用于商业、工业和基础设施领域。BIVAR的产品线涵盖了室内照明、景观照明、交通照明等多个分类,包括但不限于:

1. 室内照明:如筒灯、面板灯、洗墙灯等,适用于办公室、商场、学校等场所。
2. 景观照明:包括地埋灯、水下灯、景观柱等,用于公园、广场、建筑外观等环境的美化。
3. 交通照明:如路灯、隧道灯等,为道路、隧道等交通设施提供照明。

BIVAR的优势在于其产品的高质量、创新设计和能效。公司注重研发,不断推出符合市场需求的新产品,同时保证产品的耐用性和可靠性。BIVAR的LED照明产品以其长寿命、高光效和节能特性而受到市场的青睐。此外,BIVAR还提供定制化服务,以满足特定项目和客户的特殊需求。通过这些优势,BIVAR在全球照明市场中占据了一席之地,并持续为客户提供优质的照明解决方案。

UHF3-0.250-N-67数据手册

厂牌 PDF简要描述 下载
BIVAR 发光二极管 BIVAR UHF3-0.250-N-67 UHF3-0.250-N-67数据手册

UHF3-0.250-N-67封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0192 ¥ 42.4125
10+ $ 3.2631 ¥ 27.573
25+ $ 2.7713 ¥ 23.4173
50+ $ 2.4956 ¥ 21.0877
100+ $ 2.1803 ¥ 18.4232
500+ $ 1.9024 ¥ 16.0756
库存: 96
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.41
