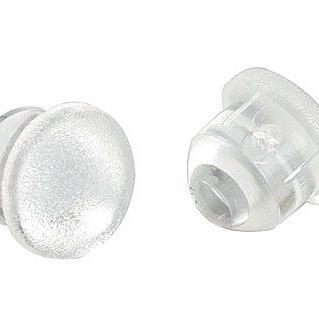

PLW5-9MM

产品分类: LED数码管
厂牌: BIVAR
产品描述: Bivar 直向导光柱, 刚性, 面板安装, 5 (Dia.) x 9mm
供应商型号: 9168798
供应商: 海外现货
标准整包数: 5
BIVAR LED数码管 PLW5-9MM

PLW5-9MM概述

    高质量文章:PLW5-XXX系列轻薄型圆顶光管

    产品简介


    PLW5-XXX系列是一种由Bivar公司设计并制造的轻薄型圆顶光管(Light Pipe)。这一系列产品主要应用于需要高效传递光信号的电子设备中,例如液晶显示器(LCD)背光源、指示灯以及各种消费类电子产品。其独特的设计使得光信号能够通过一个低矮的圆顶结构进行高效的传输,具有广泛的适用性和高可靠性。

    技术参数


    - 材质: 聚碳酸酯,94V-0等级,透明材料。
    - 颜色选择: 提供蓝色、黑色、绿色、灰色、红色和黄色,可按需求定制其他颜色。
    - 尺寸范围:
    - 长度:0.125英寸至10英寸(3.2mm至254mm)。
    - 直径:0.197英寸(5.0mm),公差±0.001英寸(±0.025mm);0.158英寸(4.0mm),公差±0.001英寸(±0.025mm)。
    - 厚度: 最小厚度0.030英寸(0.8mm)。
    - 安装孔推荐直径: 0.156+0.001/-0.002英寸(4.0mm +0.025/-0.025mm)。
    - 安装面板厚度: 0.047英寸至0.093英寸(1.2mm至2.4mm)。
    - 允许角度: ±1°。

    产品特点和优势


    PLW5-XXX系列光管具备以下独特优势:
    - 高性能传输: 采用透明聚碳酸酯材质,具有出色的光学性能,确保高效、准确的光信号传输。
    - 多样化的颜色选择: 丰富的颜色选项可以满足不同应用场景的需求,提升产品的美观性和功能性。
    - 超薄设计: 具有较低的外形高度(0.125英寸至10英寸),适用于空间受限的应用环境。
    - 坚固耐用: 94V-0等级的聚碳酸酯材料不仅提供出色的耐热性能,还具有良好的机械强度,适用于多种工作环境。

    应用案例和使用建议


    - 液晶显示器(LCD): 用于将背光源发出的光线均匀传输到显示屏上,提高显示效果。
    - 仪表盘指示灯: 在汽车、工业控制等领域中,用作各种状态指示灯,提升用户的视觉体验。
    - 手持设备: 如智能手机和平板电脑的LED指示灯,可以实现更细长的设计,增加设备美感。
    - 装配与维护: 安装时,务必参考推荐的安装孔尺寸,以确保光管与设备面板紧密贴合,避免不必要的光泄漏。

    兼容性和支持


    PLW5-XXX系列光管与市面上大多数标准电子设备接口兼容,如各类控制器和传感器。此外,Bivar公司提供详尽的技术支持文档和售后服务,确保用户在使用过程中遇到的问题能得到及时有效的解决。

    常见问题与解决方案


    - Q1: 如何确保光管正确安装?
    - A1: 严格按照推荐的安装孔尺寸进行打孔,使用合适的紧固件固定,避免过紧或过松。
    - Q2: 光管颜色选择不当怎么办?
    - A2: 重新订购所需颜色的产品,并根据新的颜色调整设备的指示逻辑。
    - Q3: 如何清洁光管?
    - A3: 使用软布轻轻擦拭表面,避免使用含有研磨剂的清洁剂,以防损伤表面。

    总结和推荐


    综上所述,PLW5-XXX系列轻薄型圆顶光管以其卓越的性能、多样的颜色选择和广泛的应用范围,在电子设备中表现出色。无论是在消费电子还是工业控制领域,这些光管都值得考虑。强烈推荐给需要高效光信号传输解决方案的工程师和设计师。

PLW5-9MM参数

参数
波长 -
显示颜色 透明
字符宽度 -
字符高度 -
发光强度 -
字符数量 1*1
长*宽*高 9mm*9mm*5mm
安装方式 压入式,面板安装
零件状态 在售

PLW5-9MM厂商介绍

BIVAR是一家专注于LED照明解决方案的公司,其产品广泛应用于商业、工业和基础设施领域。BIVAR的产品线涵盖了室内照明、景观照明、交通照明等多个分类,包括但不限于:

1. 室内照明:如筒灯、面板灯、洗墙灯等,适用于办公室、商场、学校等场所。
2. 景观照明:包括地埋灯、水下灯、景观柱等,用于公园、广场、建筑外观等环境的美化。
3. 交通照明:如路灯、隧道灯等,为道路、隧道等交通设施提供照明。

BIVAR的优势在于其产品的高质量、创新设计和能效。公司注重研发,不断推出符合市场需求的新产品,同时保证产品的耐用性和可靠性。BIVAR的LED照明产品以其长寿命、高光效和节能特性而受到市场的青睐。此外,BIVAR还提供定制化服务,以满足特定项目和客户的特殊需求。通过这些优势,BIVAR在全球照明市场中占据了一席之地,并持续为客户提供优质的照明解决方案。

PLW5-9MM数据手册

厂牌 PDF简要描述 下载
BIVAR LED数码管 BIVAR PLW5-9MM PLW5-9MM数据手册

PLW5-9MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
