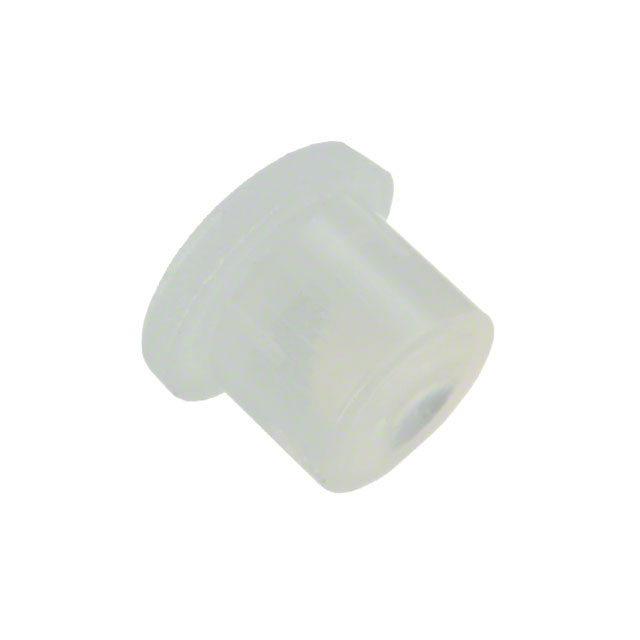

PLP2-2.5MM-D

产品分类: LED数码管
厂牌: BIVAR
产品描述: Bivar 直向导光柱, 刚性, 面板安装, 3.3 (Dia.) x 2.5mm
供应商型号: 749-PLP22.5MMD
供应商: Mouser
标准整包数: 1
BIVAR LED数码管 PLP2-2.5MM-D

PLP2-2.5MM-D概述

    电子元器件产品技术手册解析

    产品简介


    本产品为一款前装式透光管(Light Pipe),适用于面板安装(Panel Mount)。其主要由聚碳酸酯材料制成,阻燃等级为94V-0,颜色为白色扩散。这款透光管的主要功能是将光源的光线从前部传递到需要的地方,适用于各种照明设备和指示系统中。由于其出色的机械强度和光学性能,它广泛应用于工业控制面板、医疗设备及消费电子产品中。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 材料: 聚碳酸酯 (Polycarbonate)
    - 阻燃等级: 94V-0
    - 颜色: 白色扩散 (White Diffused)
    - 公差标准:
    - 小数点后一位:±0.1
    - 小数点后两位:±0.01
    - 小数点后三位:±0.005
    - 角度:±1°
    - 产品尺寸:
    - PLP2-125-D: 长度0.125英寸(3.2毫米)
    - PLP2-3MM-D: 长度3毫米(0.118英寸)
    - PLP2-100-D: 长度0.100英寸(2.5毫米)
    - PLP2-2.5MM-D: 长度2.5毫米(0.100英寸)
    - 孔径尺寸:
    - 法兰直径:0.130英寸(3.3毫米)
    - 安装孔直径:0.115英寸+0.003/-0.002英寸
    - 建议安装孔厚度: 0.047英寸至0.093英寸

    产品特点和优势


    该透光管具备以下特点和优势:
    - 高机械强度: 聚碳酸酯材料使其具有较高的抗冲击和耐热性,确保长期稳定运行。
    - 优异的光学性能: 扩散设计使光线均匀分布,避免光斑,提高显示效果。
    - 易于安装: 专用法兰设计便于固定,同时允许一定范围内的公差补偿。
    - 广泛的适用性: 适用于多种不同的安装要求和环境条件,适应性强。

    应用案例和使用建议


    - 工业控制面板: 在这类面板中,该透光管可以作为LED状态指示灯的导光部件,显著提升可见度和美观度。
    - 医疗设备: 用于关键的报警和状态指示,确保清晰的视觉反馈,特别是在昏暗环境下。
    - 消费电子产品: 可用于高端音响设备和智能家居产品的状态指示,增强用户体验。
    使用建议:
    - 确保安装孔符合推荐尺寸以获得最佳效果。
    - 考虑到散热和光线传播,建议选择适当长度的透光管,以确保光线的有效传输。
    - 对于高震动或高温环境,考虑使用加强型聚碳酸酯材料以提高耐用性。

    兼容性和支持


    根据手册,此透光管可以与其他同类的前装式面板安装部件兼容。制造商提供了详细的技术支持,包括设计指导和安装说明,以便用户顺利完成安装。

    常见问题与解决方案


    - 问题: 安装孔直径不符合要求。
    - 解决方案: 检查并修正安装孔的尺寸,确保符合手册中的推荐尺寸。
    - 问题: 光线不均匀。
    - 解决方案: 检查是否有适当的扩散设计,必要时调整透光管的位置或更换不同型号的产品。
    - 问题: 耐用性不足。
    - 解决方案: 根据使用环境选择适合的材料,如加强型聚碳酸酯。

    总结和推荐


    总体来看,这款前装式透光管在材料选择、设计和制造工艺方面都表现出色,具有很高的性价比和广泛的适用范围。它的高机械强度和良好的光学性能使其成为众多工业和消费电子应用的理想选择。我们强烈推荐在相关项目中采用该产品。

PLP2-2.5MM-D参数

参数
发光强度 -
字符数量 1*1
波长 -
显示颜色 白色
字符宽度 -
字符高度 -
长*宽*高 3mm*3mm*3mm
安装方式 压入式,面板安装
零件状态 在售
包装方式 袋装

PLP2-2.5MM-D厂商介绍

BIVAR是一家专注于LED照明解决方案的公司,其产品广泛应用于商业、工业和基础设施领域。BIVAR的产品线涵盖了室内照明、景观照明、交通照明等多个分类,包括但不限于:

1. 室内照明:如筒灯、面板灯、洗墙灯等,适用于办公室、商场、学校等场所。
2. 景观照明:包括地埋灯、水下灯、景观柱等,用于公园、广场、建筑外观等环境的美化。
3. 交通照明:如路灯、隧道灯等,为道路、隧道等交通设施提供照明。

BIVAR的优势在于其产品的高质量、创新设计和能效。公司注重研发,不断推出符合市场需求的新产品,同时保证产品的耐用性和可靠性。BIVAR的LED照明产品以其长寿命、高光效和节能特性而受到市场的青睐。此外,BIVAR还提供定制化服务,以满足特定项目和客户的特殊需求。通过这些优势,BIVAR在全球照明市场中占据了一席之地,并持续为客户提供优质的照明解决方案。

PLP2-2.5MM-D数据手册

厂牌 PDF简要描述 下载
BIVAR LED数码管 BIVAR PLP2-2.5MM-D PLP2-2.5MM-D数据手册

PLP2-2.5MM-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.82 ¥ 6.9286
100+ $ 0.5126 ¥ 4.3315
500+ $ 0.4774 ¥ 4.0337
1000+ $ 0.3974 ¥ 3.3584
2500+ $ 0.3704 ¥ 3.1302
10000+ $ 0.3423 ¥ 2.8924
25000+ $ 0.3339 ¥ 2.8215
库存: 4339
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
