PLTR5-16MM-PR1

产品分类: 发光二极管
厂牌: BIVAR
产品描述: 圆形,带圆顶 透明 面板安装 5mm*5mm*5mm
供应商型号: 749-PLTR516MMPR1
供应商: Mouser
标准整包数: 1
BIVAR 发光二极管 PLTR5-16MM-PR1

PLTR5-16MM-PR1概述


    产品简介

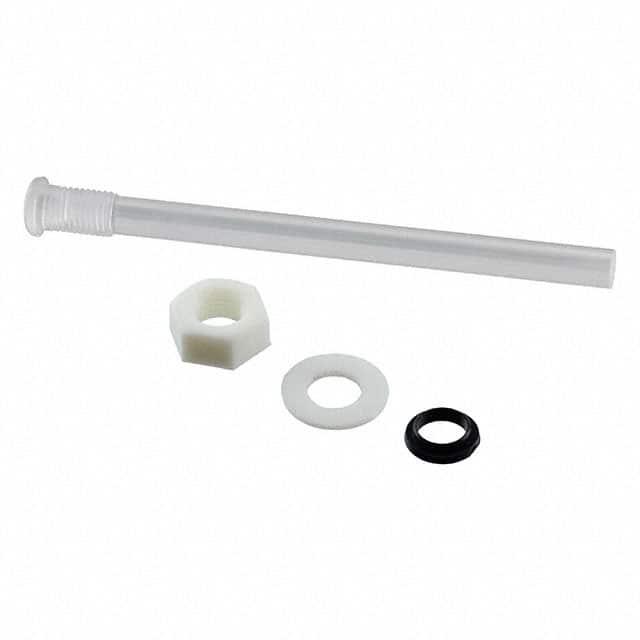

    电子元器件产品:光管密封透镜(Light Pipe Sealed Lens)
    本产品是一种光管密封透镜,主要用于电子设备中的光线传输与密封保护。它通过IP67等级认证,能够在恶劣环境中稳定工作。适用于各种电子设备,如医疗设备、通信设备、工业控制系统等,为这些设备提供可靠的光线信号传输及密封保护。

    技术参数


    - 型号配置: PLTR5-XXX-PRX
    - 规格长度:
    - PLTR5-250-PRX:0.250英寸 (6.4毫米)
    - PLTR5-500-PRX:0.500英寸 (12.7毫米)
    - PLTR5-1000-PRX:1.000英寸 (25.4毫米)
    - PLTR5-1500-PRX:1.500英寸 (38.1毫米)
    - PLTR5-2000-PRX:2.000英寸 (50.8毫米)
    - PLTR5-2500-PRX:2.500英寸 (63.5毫米)
    - PLTR5-3000-PRX:3.000英寸 (76.2毫米)
    - PLTR5-8MM-PRX:8毫米 (0.315英寸)
    - PLTR5-16MM-PRX:16毫米 (0.630英寸)
    - PLTR5-24MM-PRX:24毫米 (0.945英寸)
    - PLTR5-32MM-PRX:32毫米 (1.260英寸)
    - PLTR5-40MM-PRX:40毫米 (1.575英寸)
    - PLTR5-48MM-PRX:48毫米 (1.890英寸)
    - PLTR5-56MM-PRX:56毫米 (2.205英寸)
    - PLTR5-64MM-PRX:64毫米 (2.520英寸)
    - PLTR5-72MM-PRX:72毫米 (2.835英寸)
    - 安装孔尺寸: 面板厚度:0.047英寸 - 0.093英寸
    - 推荐安装孔直径: 0.315英寸 (8.0毫米)
    - 密封材料: 聚氨酯 (UL94 V-0)
    - 光管道颜色:
    - 黑色 (BK)
    - 蓝色 (BE)
    - 绿色 (GN)
    - 灰色 (GY)
    - 红色 (RD)
    - 黄色 (YW)
    - 无色 (BLANK)
    - 防扭矩值: 10-11 in-oz
    - 主体材料: 透明PC材料 (UL94 V-0)
    - 配件: 白色尼龙垫圈,M4 × 0.50螺母

    产品特点和优势


    1. 高防护等级:达到IP67防护等级,能够防止灰尘和水浸入,适合恶劣工作环境。
    2. 多色选择:提供多种颜色选项,满足不同设计需求。
    3. 坚固耐用:采用高强度材料,具有良好的机械强度和耐久性。
    4. 易于安装:安装简单方便,适用范围广。

    应用案例和使用建议


    该光管密封透镜广泛应用于医疗设备、通信设备、工业控制系统等领域,特别是在需要高防护等级和可靠光线传输的场合。例如,在医疗设备中,它可以用于仪器面板的指示灯;在通信设备中,可用于设备状态指示。
    使用建议:
    - 在安装过程中,确保使用正确的密封材料,以确保防护等级。
    - 安装时需注意面板厚度,避免安装孔尺寸不当导致密封不严。
    - 在需要多种颜色的情况下,可以根据具体需求选择相应的光管道颜色。

    兼容性和支持


    该产品可以与其他标准电气连接器和电子设备兼容。厂商提供了全面的技术支持,包括安装指南和故障排查指南,以便用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封不严 | 检查并更换正确的密封材料,确保安装紧固。 |
    | 安装孔尺寸不符 | 使用正确的安装孔尺寸,避免过大或过小。 |
    | 颜色选择不合适 | 根据实际需求重新选择合适颜色。 |

    总结和推荐


    该光管密封透镜具备优良的防护能力和多样的颜色选择,适用于多种复杂环境下的应用。它在安装便捷性和机械强度方面表现出色,是一款值得信赖的产品。对于需要高性能光线传输和防护的应用场合,我们强烈推荐使用此产品。

PLTR5-16MM-PR1参数

参数
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 透明
视角 -
透镜类型 -
长*宽*高 5mm*5mm*5mm
安装方式 面板安装
零件状态 在售
包装方式 袋装
