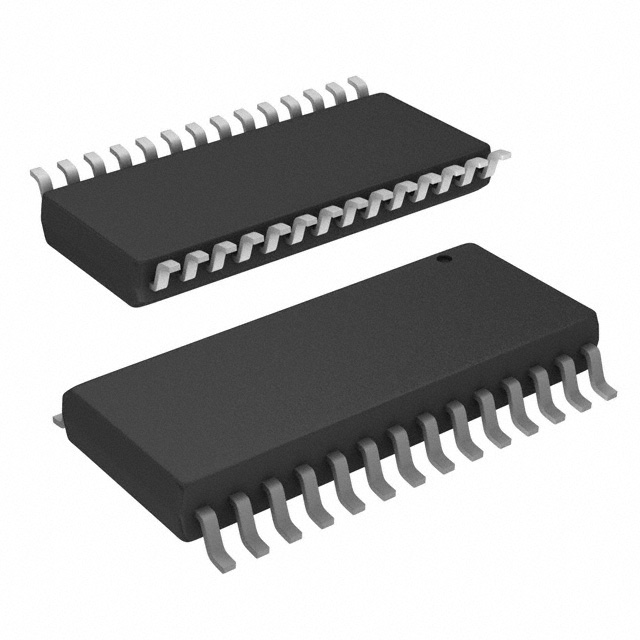

Z86E3016SSG

产品分类: 微控制器(MCU)
厂牌: ZILOG
产品描述: Zilog Z8系列单片机, Z8内核, 28针, SOIC封装, 0CAN通道
供应商型号: 1658930
供应商: 海外现货
标准整包数: 15
ZILOG 微控制器(MCU) Z86E3016SSG

Z86E3016SSG概述

    Z86E30/E31/E40 4K OTP Microcontroller 技术手册

    1. 产品简介


    产品类型:
    Z86E30/E31/E40 是一款由 Zilog 公司生产的单芯片 8 位一次性可编程(OTP)微控制器。这些微控制器属于 Zilog 单片 Z8® MCU 家族的一部分。
    主要功能:
    - 支持标准温度范围(VCC = 3.5V 至 5.5V)
    - 支持扩展温度范围(VCC = 4.5V 至 5.5V)
    - 集成软件启用的看门狗定时器(WDT)
    - 可配置为推挽式或开漏式输出的端口0、端口1和端口2
    - 拥有24/32条输入/输出线
    - 支持自动上电复位(POR)
    - 支持多种OTP选项,如RC振荡器、EPROM保护等
    - 具备低功耗特性,最高功耗为60毫瓦
    应用领域:
    广泛应用于工业控制、通信系统、消费电子等领域,特别适合需要强大I/O能力和低功耗的应用。

    2. 技术参数


    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 电压范围 | 3.5 | 5.5 | V |
    | 输入高电平电压 | 0.7 | VCC | V |
    | 输入低电平电压 | GND | 0.2 | V |
    | 输出高电平电压 | VCC-0.4 | 3.3 | V |
    | 输出低电平电压 | 0.4 | 0.2 | V |
    | 时钟频率 | 16 | MHz
    | 电源电流 | 20 | 25 | mA |
    | 备用模式电流 | 8 | 3.7 | mA |

    3. 产品特点和优势


    - 多功能端口配置:支持多种端口配置,具有24/32个输入/输出线,可以灵活地满足各种I/O需求。
    - 低功耗设计:采用低功耗设计,最高功耗仅为60毫瓦,适合便携式和电池供电设备。
    - 强大的硬件功能:集成软件启用的看门狗定时器、多个比较器以及两个可编程计数器/定时器,提供全面的硬件支持。
    - 简易硬件/软件系统扩展能力:通过三个附加的控制寄存器,易于访问映射到外设和I/O电路的寄存器。

    4. 应用案例和使用建议


    应用案例:
    在工业控制系统中,Z86E30/E31/E40 可以用于监控和控制电机、传感器和其他外围设备。例如,在一个简单的电机控制系统中,Z86E30/E31/E40 可以用来接收来自传感器的信号,并控制电机的速度和方向。
    使用建议:
    - 在选择使用 Z86E30/E31/E40 之前,确保了解其温度范围和电源电压要求,避免使用超出规定范围的电源。
    - 利用其丰富的端口资源,合理分配各个端口的功能,以实现最优的系统性能。
    - 考虑到其强大的I/O能力,可以考虑通过外部存储器扩展增加系统的内存容量,以满足更多应用场景的需求。

    5. 兼容性和支持


    Z86E30/E31/E40 与多种封装形式兼容,包括28-Pin DIP/SOIC/PLCC OTP、40-Pin DIP OTP 和 44-Pin PLCC/QFP OTP。此外,Zilog 提供详尽的技术文档和支持服务,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统无法正常启动 | 检查电源电压是否符合要求 |
    | 数据读取错误 | 确认数据总线连接正确 |
    | 看门狗定时器失效 | 检查看门狗定时器设置 |
    | 端口配置错误 | 重新配置端口设置 |

    7. 总结和推荐


    Z86E30/E31/E40 作为一款高性能、低功耗的8位OTP微控制器,非常适合于各种需要强大I/O能力和可靠性较高的应用场合。其多样的封装选项和易于使用的特性使得它成为众多设计师的理想选择。如果你需要一款具备强大功能且易于开发的微控制器,Z86E30/E31/E40 是值得推荐的产品。

Z86E3016SSG参数

参数
电压-电源(Vcc/Vdd) 3.5V~5.5V
外设 POR,WDT
速度 16MHz
最小工作供电电压 3.5V
数据转换器 -
程序存储器类型 OTP
最大时钟频率 16MHz
内核数 -
RAM大小 1.8515625KB
EEPROM大小 -
核心处理器 Z8
振荡器类型 内部
程序存储器大小 4KB
接口类型 -
I/O数量 24
最大工作供电电压 5.5V
数据总线宽度 8bit
长*宽*高 18mm*7.6mm*2.44mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

Z86E3016SSG厂商介绍

Zilog公司是一家全球领先的微处理器和微控制器制造商,专注于为嵌入式系统市场提供高性能、低功耗的解决方案。公司的产品线涵盖了多种微处理器和微控制器,包括Z8系列、Z180系列和eZ80系列等。

Zilog的产品主要分为以下几类:
1. 微处理器:包括Z8系列和Z180系列,广泛应用于工业控制、通信设备、医疗设备等领域。
2. 微控制器:eZ80系列,以其高性能和低功耗特点,被广泛应用于消费电子、汽车电子、智能家居等领域。

Zilog的优势在于:
1. 技术领先:Zilog拥有强大的研发实力,不断推出性能更优、功耗更低的新产品。
2. 产品丰富:Zilog提供多种型号的产品,满足不同客户的需求。
3. 服务支持:Zilog提供全方位的技术支持和售后服务,帮助客户快速解决问题。
4. 品牌信誉:Zilog作为微处理器和微控制器领域的知名品牌,以其稳定的性能和可靠的品质赢得了客户的信赖。
