Z86E6116PSG

产品分类: 微控制器(MCU)
厂牌: ZILOG
产品描述: 4.5V~5.5V 16MHz 1.84375KB OTP 16KB 内部 32 4.5V 5.5V 16MHz UART,USART 8bit Z8 DIP 通孔安装 52.58mm*14.22mm*3.94mm
供应商型号: 11MZ-Z86E6116PSG
供应商: 云汉优选
标准整包数: 1

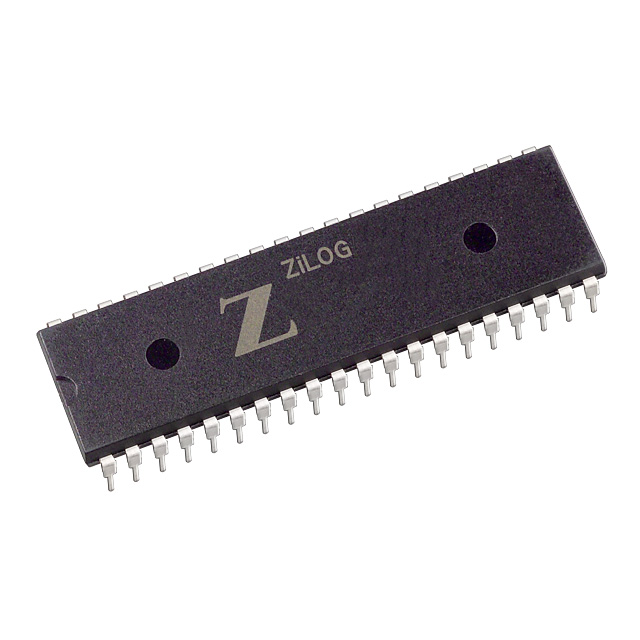

ZILOG 微控制器(MCU) Z86E6116PSG

Z86E6116PSG概述


    产品简介


    产品名称: Z86E61/Z86E63微控制器
    产品类型: CMOS单芯片微控制器,具有16KB/32KB的EPROM(可编程只读存储器)
    主要功能: 高效利用内存,具备复杂的中断处理能力,支持输入输出位操作,以及简单的硬件/软件系统扩展。
    应用领域: 广泛应用于高容量应用及代码灵活性需求较高的场景,适用于需要强大I/O能力的应用,如串行数据通信、计数/定时等任务。

    技术参数


    封装形式:
    - 40-pin DIP(双列直插封装)
    - 44-pin PLCC(塑料扁平封装)
    - 44-pin LQFP(方形扁平无引线封装)
    电气特性:
    - 工作电压范围:4.5V到5.5V
    - 主频:16MHz和20MHz
    - 最大功耗:275mW
    - 可选模式:两种待机模式(STOP和HALT)
    存储器:
    - 程序存储器:16KB(Z86E61),32KB(Z86E63)
    - 数据存储器:236字节通用RAM
    - 控制寄存器和状态寄存器:16字节
    - 端口寄存器:4字节
    I/O接口:
    - I/O引脚:32条,分成四组端口,每组8个引脚
    - 通用寄存器:236字节
    时钟源:
    - 内置振荡器,可接受晶体振荡器、陶瓷谐振器、LC网络或外部时钟驱动

    产品特点和优势


    独特功能:
    - 灵活的I/O配置:每个端口有8个引脚,可以配置为提供多种功能,如定时信号、状态信号、串行或并行I/O等。
    - 丰富的中断处理能力:支持6个优先级中断,最多来自8个不同的中断源。
    - 高可靠性设计:具有自动锁存、高电压保护、RAM和EPROM保护等功能。
    优势:
    - 高性能:通过内置计数器/定时器、高速运行和高效的内存使用提高系统性能。
    - 易用性:简单直观的编程和配置方法,方便开发人员快速上手。
    - 适用性广:适合广泛的应用场景,包括高容量生产环境和代码灵活性要求高的应用。

    应用案例和使用建议


    应用案例:
    - 工业自动化:Z86E61/Z86E63可用于工业控制系统中,进行精确的计数和定时操作。
    - 通信设备:该微控制器支持全双工UART,适用于需要可靠数据传输的通信设备。
    - 嵌入式系统:其丰富的I/O配置使其成为许多嵌入式系统的理想选择。
    使用建议:
    - 在选择电源时,确保电压在4.5V到5.5V之间,以保证正常工作。
    - 针对特定应用,可以通过软件配置各端口的不同功能,以满足具体需求。
    - 注意在高负载下可能会影响性能,建议在设计时考虑散热措施。

    兼容性和支持


    兼容性:
    - Z86E61/Z86E63微控制器提供了多种封装选项,支持PLCC和LQFP封装形式,便于在不同电路板上集成。
    - 其他组件的兼容性需根据具体应用而定。
    厂商支持:
    - Zilog公司提供详细的技术文档和支持服务,帮助开发者解决各种问题。
    - 厂商还提供了在线论坛和客户支持服务,以便用户能够获得及时的帮助和指导。

    常见问题与解决方案


    问题1:电源电压超出范围导致系统不稳定
    解决方案: 检查电源电压,确保在4.5V到5.5V之间。
    问题2:无法正确读取EPROM
    解决方案: 检查EPROM编程状态,确保编程正确完成。
    问题3:系统复位后程序不正常运行
    解决方案: 重新检查系统复位逻辑,确保复位信号正确发出。

    总结和推荐


    综合评估:
    - 优点:
    - 灵活的I/O配置
    - 高性能的计数器/定时器
    - 丰富的中断处理能力
    - 广泛的应用范围
    - 缺点:
    - 功耗相对较高
    - 仅适用于4.5V到5.5V的供电范围
    推荐:
    综上所述,Z86E61/Z86E63微控制器是一款强大的嵌入式处理器,特别适合于需要强大I/O能力和可靠中断处理的应用。对于需要在较宽电压范围内工作的场景,可能需要考虑其他替代方案。总体来说,我们强烈推荐这款微控制器用于需要高可靠性和丰富功能的应用中。

Z86E6116PSG参数

参数
外设 -
接口类型 UART,USART
最大工作供电电压 5.5V
最大时钟频率 16MHz
速度 16MHz
程序存储器大小 16KB
电压-电源(Vcc/Vdd) 4.5V~5.5V
RAM大小 1.84375KB
振荡器类型 内部
I/O数量 32
数据总线宽度 8bit
数据转换器 -
核心处理器 Z8
程序存储器类型 OTP
内核数 -
EEPROM大小 -
最小工作供电电压 4.5V
长*宽*高 52.58mm*14.22mm*3.94mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

Z86E6116PSG厂商介绍

Zilog公司是一家全球领先的微处理器和微控制器制造商,专注于为嵌入式系统市场提供高性能、低功耗的解决方案。公司的产品线涵盖了多种微处理器和微控制器,包括Z8系列、Z180系列和eZ80系列等。

Zilog的产品主要分为以下几类:
1. 微处理器:包括Z8系列和Z180系列,广泛应用于工业控制、通信设备、医疗设备等领域。
2. 微控制器:eZ80系列,以其高性能和低功耗特点,被广泛应用于消费电子、汽车电子、智能家居等领域。

Zilog的优势在于:
1. 技术领先:Zilog拥有强大的研发实力,不断推出性能更优、功耗更低的新产品。
2. 产品丰富:Zilog提供多种型号的产品,满足不同客户的需求。
3. 服务支持:Zilog提供全方位的技术支持和售后服务,帮助客户快速解决问题。
4. 品牌信誉:Zilog作为微处理器和微控制器领域的知名品牌,以其稳定的性能和可靠的品质赢得了客户的信赖。

Z86E6116PSG数据手册

厂牌 PDF简要描述 下载
ZILOG 微控制器(MCU) ZILOG Z86E6116PSG Z86E6116PSG数据手册

Z86E6116PSG封装设计

查看详情并下载
Symbol
Footprint
3D Model
