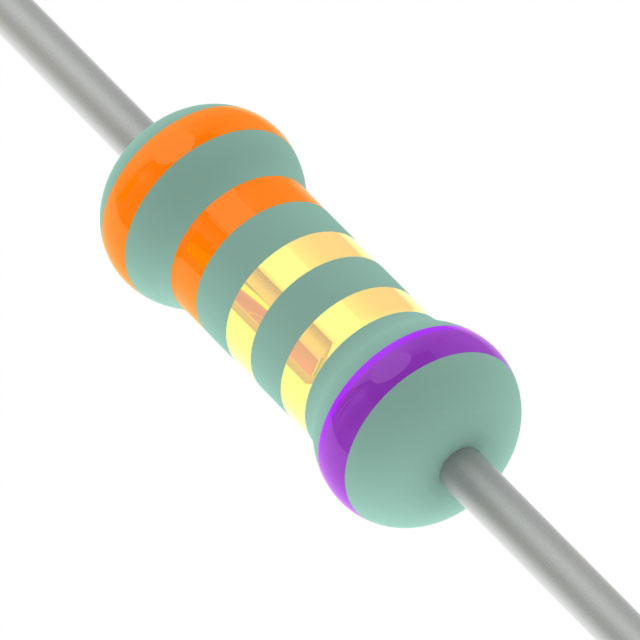

PNP3WVJT-73-3R3

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.3Ω ±5% 3W ±300ppm/℃ 导线安装 13mm(长度)
供应商型号: AL-PNP3WVJT-73-3R3
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 PNP3WVJT-73-3R3

PNP3WVJT-73-3R3概述

    通过孔电阻器(Thru-Hole Resistors)技术手册

    1. 产品简介


    通过孔电阻器是一种常见的电子元器件,主要用于电路中的电流限制、分压、偏置等功能。这些电阻器通常采用金属丝绕制在陶瓷芯上,并由焊锡铜线连接到端盖上,再通过多层绿色阻燃漆涂层进行保护。它们在高功率应用中表现出色,特别是在小型封装中提供高功率密度,广泛应用于工业控制、通信设备、电源管理等领域。

    2. 技术参数


    - 型号:PNP100, PNP200, PNP300, PNP400, PNP1WV, PNP3WV, PNP4WV, PNP5WV, PNP7WV
    - 尺寸(以PNP100为例):
    - 直径 (D): 6.3 ± 0.5 mm
    - 高度 (H): 2.5 ± 0.3 mm
    - 长度 (L): 28 ± 2.0 mm
    - 引脚直径 (ø): 0.55 ± 0.05 mm
    - 额定功率:
    - PNP100, PNP200, PNP300, PNP400: 1W, 2W, 3W, 4W
    - PNP1WV, PNP3WV, PNP4WV, PNP5WV, PNP7WV: 1W, 3W, 4W, 5W, 7W
    - 最大工作电压:300V
    - 阻值范围:
    - ±1%: 0.22Ω - 130Ω (PNP100), 0.1Ω - 130Ω (PNP1WV)
    - ±5%: 0.1Ω - 130Ω (PNP100), 0.047Ω - 130Ω (PNP1WV)
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 工作温度范围:-40°C 至 +200°C

    3. 产品特点和优势


    1. 高功率密度:PNP系列能够在小体积内提供大功率输出,非常适合空间受限的应用场景。
    2. 阻燃涂层:采用多层绿色阻燃漆涂层,符合UL-94V-0标准,确保使用安全。
    3. 高耐热性:能够承受高达200°C的工作温度,适用于高温环境下的应用。
    4. 高可靠性:通过了多项国际标准测试,如IEC 60115-1等,保证长期稳定运行。

    4. 应用案例和使用建议


    - 工业自动化:用于电机驱动器、传感器接口等需要高功率密度和高可靠性的场合。
    - 通信设备:用于信号处理模块,尤其是在高温环境中。
    - 电源管理:用于电源转换器和稳压器中,确保电流稳定。
    使用建议:
    - 在高温环境下使用时,注意根据工作温度调整额定功率,以避免过载。
    - 确保安装过程中焊接质量,以保证良好的电连接和机械稳定性。

    5. 兼容性和支持


    这些电阻器可以与其他标准的电路板组件兼容,广泛应用于各种电路设计中。厂商提供了详尽的技术文档和支持服务,帮助客户解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - 问题1:电阻器过热
    - 解决方案:检查工作环境温度是否超过额定温度,必要时降低负载功率。
    - 问题2:焊接后电阻值偏差大
    - 解决方案:确保焊接工艺符合标准,使用合适的焊料和焊接温度。
    - 问题3:外观损坏
    - 解决方案:检查运输和存储过程中是否有不当处理,使用防静电包装材料。

    7. 总结和推荐


    通过对上述技术手册内容的分析,我们可以得出以下结论:
    - 优点:高功率密度、阻燃涂层、高耐热性、高可靠性。
    - 推荐:该系列电阻器适用于各种高功率密度要求的场合,特别是在高温和恶劣环境中。其卓越的性能和广泛的适用性使其成为许多应用场景的理想选择。
    综上所述,我们强烈推荐这些通过孔电阻器应用于需要高可靠性和高功率密度的项目中。

PNP3WVJT-73-3R3参数

参数
电阻值 3.3Ω
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 13mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

PNP3WVJT-73-3R3数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP3WVJT-73-3R3 PNP3WVJT-73-3R3数据手册

PNP3WVJT-73-3R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1058 ¥ 0.8963
库存: 5000
起订量: 4686 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 896.3
直接购买
加入购物车
