首页  >  产品百科  >  PT1206JR-070R47L

PT1206JR-070R47L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 470mΩ ±5% 250mW ±75ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 11M-PT1206JR-070R47L
供应商: 云汉优选
标准整包数: 100

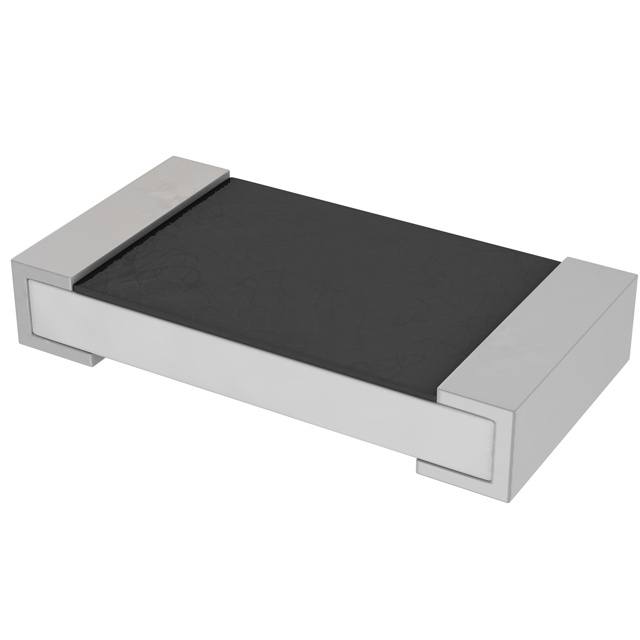

YAGEO/台湾国巨 贴片电阻 PT1206JR-070R47L

PT1206JR-070R47L概述

    电流传感器 - 低TCR

    产品简介


    PT系列是雅格欧公司推出的一款适用于各种应用场景的电流传感器。该系列产品采用厚膜工艺制造,具有低温度系数电阻(TCR)和高功率的特点,并且完全符合无铅要求。PT系列电流传感器适用于多种电子设备,包括转换器、打印机、服务器板、电信设备、消费电子产品和汽车电子产品。此系列产品通过AEC-Q200认证,确保了高可靠性和环保特性。

    技术参数


    PT系列电流传感器的技术参数如下:
    | 类型 | 尺寸 | 功率 | 工作温度范围 | 最大工作电压 | 电阻值 | 温度系数 |
    ||
    | PT0402 | 1.00x0.50 mm | 1/16W | -55°C至+155°C | (PxR)^1/2 | 25mΩ 至 910mΩ | ±2%, ±5% |
    | PT0603 | 1.60x0.80 mm | 1/10W | -55°C至+155°C | 1/5W | 25mΩ 至 910mΩ | ±200ppm/°C |
    | PT0805 | 2.00x1.25 mm | 1/8W | -55°C至+155°C | 1/4W | 25mΩ 至 910mΩ | ±100ppm/°C |
    | PT1206 | 3.10x1.60 mm | 1/4W | -55°C至+155°C | 1/2W | 25mΩ 至 910mΩ | ±75ppm/°C |
    | PT2010 | 5.00x2.50 mm | 3/4W | -55°C至+155°C | 1W | 25mΩ 至 910mΩ | ±75ppm/°C |
    | PT2512 | 6.35x3.20 mm | 1W | -55°C至+155°C | 2W | 25mΩ 至 910mΩ | ±75ppm/°C |

    产品特点和优势


    1. AEC-Q200认证:确保了高可靠性,满足汽车电子标准。
    2. 环保特性:符合RoHS和无卤素标准,减少环境影响。
    3. 高精度:低TCR保证了电阻值的稳定性。
    4. 适应性强:宽广的工作温度范围和高功率密度使其适用于多种恶劣环境。
    5. 简化制造流程:减少生产过程中对环境的影响,提高生产效率。

    应用案例和使用建议


    PT系列电流传感器广泛应用于各种高可靠性需求的场合,如电源转换器、通信设备、汽车电子系统等。例如,在电源转换器中,电流传感器可以实时监测电流变化,确保系统的稳定运行。对于具体使用建议,建议用户根据实际工作环境选择合适尺寸的传感器,以获得最佳性能。

    兼容性和支持


    PT系列电流传感器与其他电子元器件具有良好的兼容性,适合在各种电路设计中使用。制造商提供全面的技术支持,包括详细的安装指南、测试报告和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:如何判断产品型号?
    - 解决方案:根据产品型号的命名规则(如PT0603FR-7W0R56L),可以快速识别出尺寸、电阻值、包装类型等关键参数。
    2. 问题:如何进行耐久性测试?
    - 解决方案:按照MIL-STD-202方法进行1000小时的高温老化测试,确保产品在极端环境下仍能正常工作。
    3. 问题:如何进行焊接操作?
    - 解决方案:参考J-STD-002标准,进行适当的预热和浸锡处理,确保焊接质量。

    总结和推荐


    综上所述,PT系列电流传感器凭借其低TCR、高功率和高可靠性等显著优势,成为市场上一款极具竞争力的产品。其广泛的应用范围和可靠的性能使其成为许多高要求电子设备的理想选择。因此,我们强烈推荐使用PT系列电流传感器。

PT1206JR-070R47L参数

参数
电阻值 470mΩ
精度 ±5%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT1206JR-070R47L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT1206JR-070R47L PT1206JR-070R47L数据手册

PT1206JR-070R47L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0117
1000+ ¥ 0.01
3000+ ¥ 0.0088
10000+ ¥ 0.0074
50000+ ¥ 0.007
库存: 4795
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 1.17
直接购买
加入购物车
