首页  >  产品百科  >  KNP100JR-73-120R

KNP100JR-73-120R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 120Ω ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 13-KNP100JR-73-120RTR-ND
供应商: Digi-Key
标准整包数: 2000

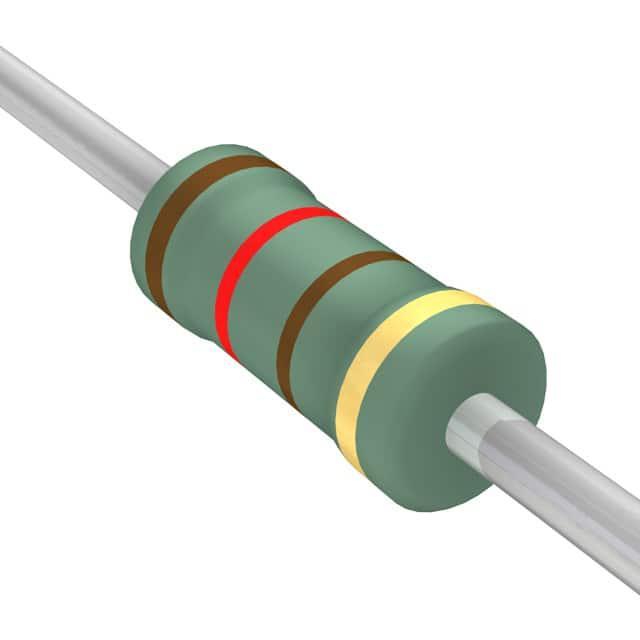

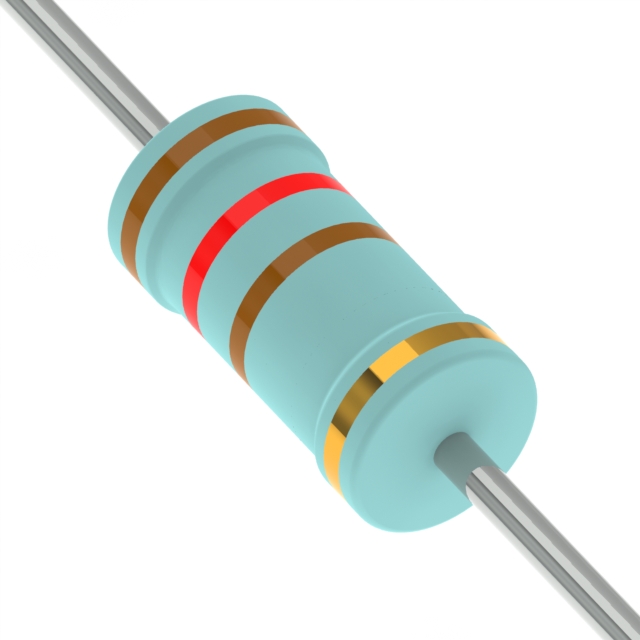

YAGEO/台湾国巨 通孔电阻 KNP100JR-73-120R

KNP100JR-73-120R概述

    文章:通孔电阻器——技术手册解读

    1. 产品简介


    通孔电阻器是一种常见的电子元器件,主要用于电路中的阻值调节和信号控制。该系列电阻器包括KNP-25、KNP-50、KNP100、KNP200、KNP300、KNP400、KNP500、KNP600和KNP700等多种型号。这些电阻器具有不同的功率等级、尺寸和电阻范围,广泛应用于消费电子、工业自动化、通讯设备等领域。

    2. 技术参数


    - 尺寸和结构
    - KNP-25:直径6.3±0.5 mm,长度28±2.0 mm,引脚间距0.55±0.05 mm
    - KNP-50:直径9.0±0.5 mm,长度26±2.0 mm,引脚间距0.55±0.05 mm
    - KNP100:直径11.5±1.0 mm,长度35±2.0 mm,引脚间距0.8±0.05 mm
    - KNP200:直径15.5±1.0 mm,长度33±2.0 mm,引脚间距0.8±0.05 mm
    - KNP300及以上型号:直径17.5±1.0 mm至24.5±1.0 mm,长度32±2.0 mm至38±2.0 mm,引脚间距0.8±0.05 mm
    - 功率等级
    - 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 电阻范围
    - ±1%:0.1Ω - 150Ω(KNP-25)
    - ±5%:0.1Ω - 200Ω(KNP-25)
    - 耐温范围
    - -40°C至+200°C
    - 温度系数
    - ±300ppm/°C

    3. 产品特点和优势


    - 高可靠性:采用多层阻燃涂层,符合UL-94V-0标准,确保在过载情况下也不会燃烧。
    - 宽工作温度范围:能够在极端温度条件下稳定工作,适合恶劣环境的应用。
    - 多种阻值选择:提供从0.1Ω到6.8KΩ的不同阻值选择,满足不同应用需求。
    - 高功率等级:最高可达7W,适用于大功率负载的应用场合。

    4. 应用案例和使用建议


    - 消费电子产品:例如电视机、音响设备中的阻值调节。
    - 工业自动化设备:用于传感器信号调理电路中的阻值调整。
    - 通讯设备:如路由器、交换机中的阻值匹配。
    使用建议:
    - 在高温环境下使用时,需要根据实际环境温度降低功率等级,避免因过热导致损坏。
    - 确保良好的焊接工艺,以提高长期可靠性和耐久性。

    5. 兼容性和支持


    该系列产品与其他标准的通孔电阻器兼容,可方便地替换现有设计中的其他型号。制造商提供全面的技术支持,包括产品选型指南、安装指导和售后服务等。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的功率等级?
    - 解决方案:根据实际应用中的最大工作电流和电压来计算所需功率等级,确保在额定条件下工作,避免过热。
    - 问题2:如何确定正确的电阻值?
    - 解决方案:根据电路需求,通过电路仿真软件或测量工具来精确选择所需的阻值。
    - 问题3:焊接过程中如何保证焊点质量?
    - 解决方案:遵循推荐的焊接温度和时间,确保焊点光滑且无虚焊现象。

    7. 总结和推荐


    该通孔电阻器凭借其高可靠性、宽工作温度范围和丰富的阻值选择,在众多应用领域表现出色。无论是消费电子产品还是工业自动化设备,都能找到合适的产品型号。我们强烈推荐这款通孔电阻器,特别适用于要求较高可靠性的应用场景。

KNP100JR-73-120R参数

参数
电阻值 120Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-73-120R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-73-120R KNP100JR-73-120R数据手册

KNP100JR-73-120R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0773 ¥ 0.6472
4000+ $ 0.0709 ¥ 0.5932
6000+ $ 0.0676 ¥ 0.5656
10000+ $ 0.0638 ¥ 0.5342
14000+ $ 0.0616 ¥ 0.5155
20000+ $ 0.0594 ¥ 0.4972
50000+ $ 0.0546 ¥ 0.4568
100000+ $ 0.0516 ¥ 0.4315
200000+ $ 0.0503 ¥ 0.4209
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1294.4
直接购买
加入购物车
