RT0603CRE071K07L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.07KΩ ±0.25% 100mW ±50ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: ZT-RT0603CRE071K07L
供应商: 海外现货
标准整包数: 1

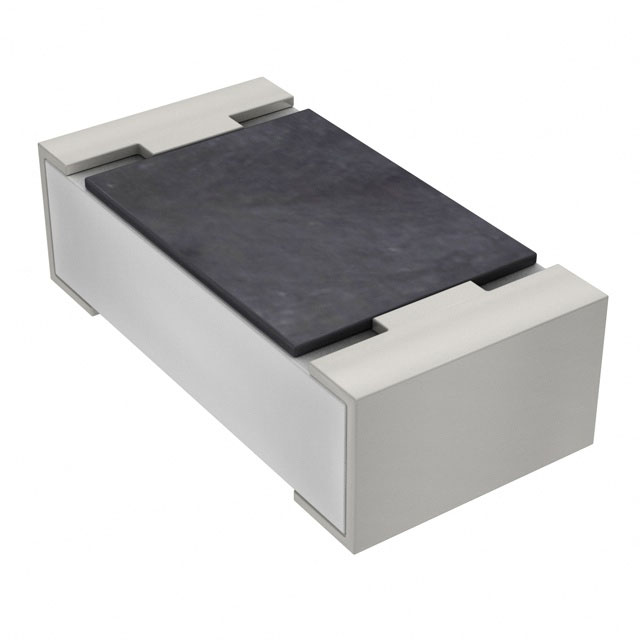

YAGEO/台湾国巨 贴片电阻 RT0603CRE071K07L

RT0603CRE071K07L概述


    产品简介


    THIN FILM CHIP RESISTORS(THIN FILM电阻器)是一系列高精度、高稳定性的表面贴装片式电阻器。这些电阻器采用薄膜工艺制造,具有极高的可靠性和广泛的应用领域,适用于各种电子设备中的精密电路。

    技术参数


    - 尺寸:0201/0402/0603/0805/1206/1210/2010/2512
    - 精度范围:0.01% 到 1%
    - 温度系数:5 ppm/°C 至 50 ppm/°C
    - 最大功率:1/20W 至 1W
    - 工作电压:最高 400V
    - 最大过载电压:50V 至 400V
    - 额定电压:按功率计算(公式:\( V = \sqrt{P \times R} \))
    - 温度范围:–55°C 至 +155°C
    - 符合标准:RoHS 兼容,无卤素

    产品特点和优势


    1. 高精度和高稳定性:提供高达0.01%的精度,确保在各种环境下的稳定表现。
    2. 环保材料:采用无卤素环氧树脂,符合RoHS标准,减少环境危害。
    3. 高可靠性:内部电极和电阻层设计提高整体可靠性。
    4. 节省空间:紧凑的设计有助于减少PCB占用空间。
    5. 多种尺寸选择:从0201到2512,满足不同应用需求。

    应用案例和使用建议


    这些电阻器广泛应用于各种设备和系统,例如:
    - 转换器:用于电力转换系统中,保证电流平稳传输。
    - 打印机:用于控制打印头的电流,保证打印质量。
    - 服务器主板:用于电源管理模块,保障服务器的高效运行。
    - 电信设备:用于信号调节和传输。
    - 消费电子产品:如智能手机、平板电脑等。
    使用建议:
    - 确保在选择电阻时考虑其额定功率和电压,以避免因过载而损坏。
    - 根据具体应用场景选择合适的尺寸和精度等级,以达到最佳效果。
    - 在焊接过程中,使用适合的焊锡条件(如245°C的无铅焊锡浴),以确保良好的焊锡效果。

    兼容性和支持


    - 兼容性:可与多种电子元器件和设备兼容,具体参见手册中的详细信息。
    - 支持:厂商提供全面的技术支持,包括产品维修和更换服务。建议定期检查和维护,确保长期稳定运行。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊现象。
    - 解决方案:确认焊接条件正确,建议使用无铅焊锡,并确保焊接时间适当。
    2. 问题:长时间使用后,电阻值变化。
    - 解决方案:检查环境条件,确保不超出额定温度范围,并定期校准以确保精度。
    3. 问题:电阻器损坏。
    - 解决方案:确认是否过载或电压波动过大导致损坏,及时更换。

    总结和推荐


    THIN FILM CHIP RESISTORS 是一款高性能、高可靠的片式电阻器,适用于各种精密电子设备。其高精度、高稳定性、环保材料及多样化的尺寸选择使其成为市场的佼佼者。强烈推荐在需要高精度和高稳定性的应用中使用。
    总之,这些电阻器在多个方面表现出色,无论是从技术参数还是实际应用来看,都非常值得信赖。

RT0603CRE071K07L参数

参数
电阻值 1.07KΩ
精度 ±0.25%
额定功率 100mW
温度系数 ±50ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT0603CRE071K07L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RT0603CRE071K07L RT0603CRE071K07L数据手册

RT0603CRE071K07L封装设计

查看详情并下载
Symbol
Footprint
3D Model
