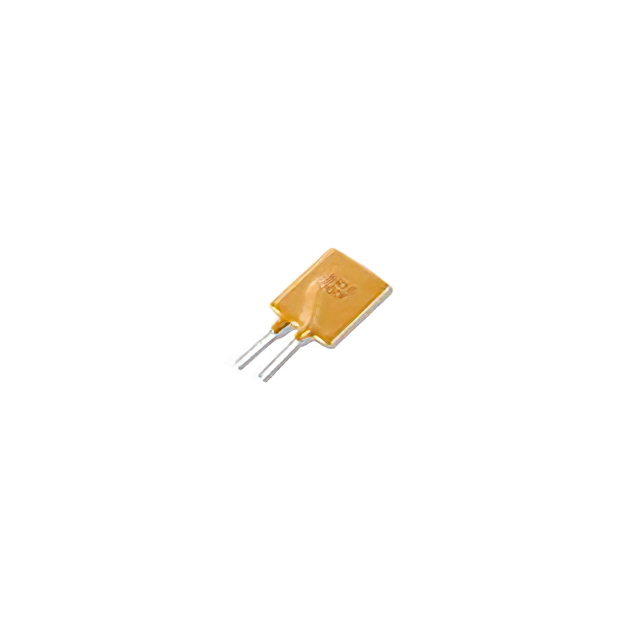

BK30-400-SZ

产品分类: PTC可复位保险丝
厂牌: YAGEO/台湾国巨
产品描述: 12.7s 8A 10mΩ 30V 60mΩ 4A 通孔安装 14mm*3.1mm*23.6mm
供应商型号: REB-FUSE11259
供应商: 海外现货
标准整包数: 500
YAGEO/台湾国巨 PTC可复位保险丝 BK30-400-SZ

BK30-400-SZ概述

    BK30系列正温度系数(PTC)电路保护器件技术手册

    产品简介


    BK30系列正温度系数(PTC)电路保护器件是一种径向引线的过电流保护装置。该产品具有出色的阻燃特性,采用符合UL94 V-0要求的环氧聚合物绝缘材料制造。BK30系列产品广泛应用于AC/DC电源供应系统,提供稳定可靠的过电流保护。

    技术参数


    - 电气特性
    | 零件编号 | IH (A) | IT (A) | VMAX (VDC) | IMAX (A) | RMAX (Ω) | RMIN (Ω) | Pd typ. (W) |

    | BK30-090 | 0.90 | 1.80 | 30 | 40 | 0.220 | 0.090 | 0.60 |
    | BK30-110 | 1.10 | 2.20 | 30 | 40 | 0.200 | 0.070 | 0.70 |
    | BK30-135 | 1.35 | 2.70 | 30 | 40 | 0.160 | 0.055 | 0.80 |
    | BK30-160 | 1.60 | 3.20 | 30 | 40 | 0.140 | 0.045 | 0.90 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    - 热降额曲线
    以下表格展示了在不同环境温度下,各型号BK30产品的最大保持电流(IH)的降额情况。
    | 零件编号 | -20℃ | 0℃ | 25℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 85℃ |
    ||
    | BK30-090 | 1.17 | 1.04| 0.90 | 0.82 | 0.75 | 0.69 | 0.61 | 0.55 | 0.47 |
    | BK30-110 | 1.43 | 1.27| 1.10 | 1.00 | 0.91 | 0.85 | 0.75 | 0.67 | 0.57 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 高可靠性:采用符合UL94 V-0要求的阻燃材料,确保在极端环境下的安全运行。
    - 过电流保护:具备快速响应的过电流保护功能,能够有效防止设备损坏。
    - 温度稳定性:在各种温度环境下均能稳定工作,适应性强。
    - 易于安装:径向引线设计,方便在电路板上的安装。

    应用案例和使用建议


    BK30系列产品广泛应用于多种电子设备中,例如AC/DC电源、工业控制设备等。具体使用场景如下:
    - 交流电源:BK30可用于家庭和商业用途的AC电源保护,确保用电安全。
    - 直流电源:适用于需要稳压输出的DC电源系统,如电信设备和医疗设备。
    - 工业设备:在自动化生产线和工业控制系统中提供有效的过电流保护。
    使用建议:
    - 确保焊接温度不超过280℃,焊接时间不超过3秒,以避免绝缘层破裂。
    - 焊接时要保持足够的距离,以避免对PTC器件造成物理损伤。

    兼容性和支持


    BK30系列产品与各种标准的焊接工艺兼容。制造商提供了详细的焊接参数和测试条件,以确保最佳的焊接效果和可靠性。此外,制造商还提供相应的技术支持和服务,以帮助客户更好地利用和维护这些产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现绝缘层破裂。
    - 解决方案:降低焊接温度和缩短焊接时间,确保焊接点与PTC器件之间的距离至少为4mm。

    2. 问题:设备在高温环境下性能下降。
    - 解决方案:根据热降额曲线调整设备的工作电流,避免在过高温度环境中使用。

    总结和推荐


    BK30系列正温度系数(PTC)电路保护器件在电气特性和可靠性方面表现出色,适合于各种应用场景,尤其是对过电流保护有较高要求的场合。考虑到其优异的温度稳定性和可靠的焊接性能,强烈推荐在多种电子产品中使用BK30系列产品。

BK30-400-SZ参数

参数
冷电阻 -
最大额定电流 -
最小初始态电阻值 10mΩ
最大跳断后电阻值 60mΩ
跳闸时间 12.7s
最大电压 30V
保持电流 4A
跳闸电流 8A
长*宽*高 14mm*3.1mm*23.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

BK30-400-SZ数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 PTC可复位保险丝 YAGEO/台湾国巨 BK30-400-SZ BK30-400-SZ数据手册

BK30-400-SZ封装设计
