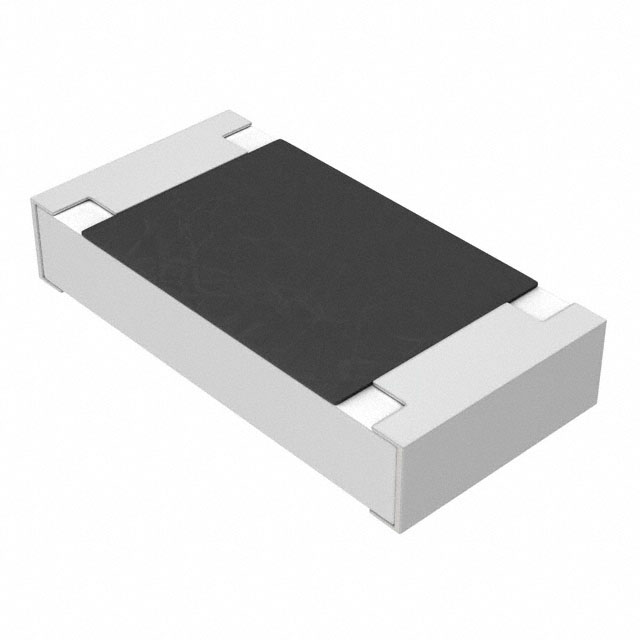

PE1206DRM470R022L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 22mΩ ±0.5% 1W ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: ZT-PE1206DRM470R022L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 PE1206DRM470R022L

PE1206DRM470R022L概述

    # PEL 系列电流传感器技术手册

    产品简介


    基本信息
    PEL 系列电流传感器是专为汽车应用设计的低TCR(温度系数电阻)芯片电阻器。这款产品广泛应用于消费电子产品、计算机、电信/数据通信、工业电源供应、汽车及替代能源等领域。
    主要功能
    这些电流传感器主要用于精确测量电流值,并能适应各种不同的环境条件。由于其具有高可靠性及低TCR特性,使其非常适合于要求精度高且对环境温度变化敏感的应用场合。

    技术参数


    规格尺寸
    PEL系列提供多种尺寸选择,包括0201、0402、0603、0805、1206、2010 和 2512,以满足不同应用需求。
    容差
    容差范围包括:± 0.1%(仅适用于0805,> 50mΩ),± 0.5%(≥ 10mΩ),± 1%,以及± 5%。
    温度系数
    电阻温度系数为± 350 ppm/°C、± 75 ppm/°C、± 100 ppm/°C和± 50 ppm/°C。
    额定功率
    额定功率根据型号和尺寸有所不同,详细情况参见表格2。
    工作电压
    连续工作电压由公式\(V = \sqrt{P \times R}\)确定,其中V表示连续额定直流或交流有效工作电压(单位:伏特),P表示额定功率(单位:瓦特),R表示电阻值(单位:欧姆)。

    产品特点和优势


    独特功能
    1. AEC-Q200 认证:符合严格的汽车电子标准,确保高度可靠性。
    2. 环保材料:采用无卤素环氧树脂和不含禁用物质,符合RoHS标准,有助于减少环境污染。
    3. 低电阻值:通过应用低电阻值来实现精确的电流传感,适用于电池充电器电路和DC-DC转换器等应用。
    4. 高可靠性:高可靠性的设计,可以保证长期稳定的运行。

    应用案例和使用建议


    应用案例
    PEL 系列电流传感器广泛应用于消费电子产品、汽车领域及电信设备中,例如:
    - 在汽车仪表盘中用于精确测量电流。
    - 在电池充电器电路中用于监测充电状态。
    使用建议
    - 对于高温应用场合,建议选择TCR较低的型号以减少温度变化带来的影响。
    - 在选择具体型号时,应考虑所需电阻值和容差范围,以确保最佳性能。

    兼容性和支持


    兼容性
    该系列产品与同品牌的其他电子元件和设备具有良好的兼容性,可方便地集成到现有的系统中。
    支持与维护
    如有任何技术支持需求,可通过联系销售办公室、分销商或地区代表获得帮助。确保产品质量及售后支持是厂商的重点关注领域。

    常见问题与解决方案


    常见问题
    1. 温漂问题如何解决?
    - 解决方案:使用低TCR型号的传感器,并适当降低工作环境温度。
    2. 负载脉冲行为不佳如何处理?
    - 解决方案:检查电路设计,确保合适的负载分布,避免过载现象。
    3. 焊接问题如何解决?
    - 解决方案:按照焊接规范进行操作,使用适合的焊锡材料和技术,避免焊接过程中损坏元器件。

    总结和推荐


    综合评估
    PEL 系列电流传感器以其优异的性能和广泛的适用性,在众多应用领域表现出色。它不仅能够满足高标准的汽车电子需求,还具有良好的通用性和易用性,适用于各类电子设备。
    推荐使用
    我们强烈推荐此系列产品用于需要精确电流测量的各种应用场合。无论是消费电子、汽车还是工业领域,PEL系列都是一个值得信赖的选择。

PE1206DRM470R022L参数

参数
电阻值 22mΩ
精度 ±0.5%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE1206DRM470R022L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE1206DRM470R022L PE1206DRM470R022L数据手册

PE1206DRM470R022L封装设计

查看详情并下载
Symbol
Footprint
3D Model
