RC1218FK-07200RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 200Ω ±1% 1W 1218 贴片安装 3.1mm*4.6mm*650μm
供应商型号: 603-RC1218FK-07200RL
供应商: Mouser
标准整包数: 1

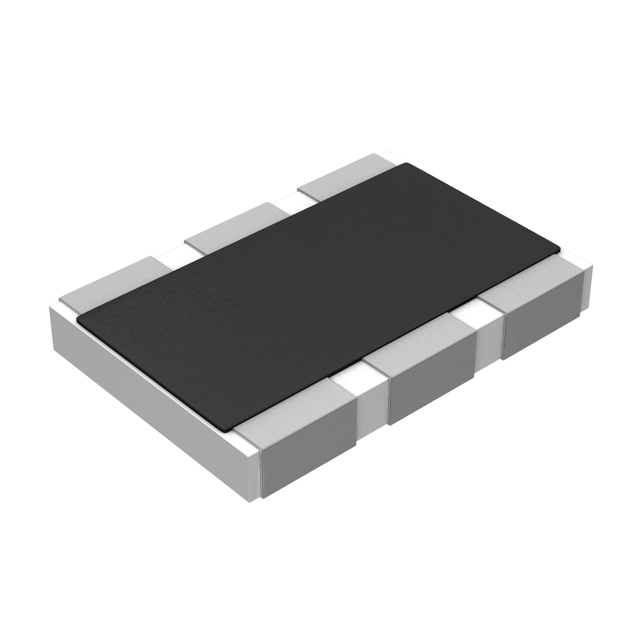

YAGEO/台湾国巨 贴片电阻 RC1218FK-07200RL

RC1218FK-07200RL概述


    产品简介


    Yageo General Purpose Chip Resistors (RCL系列)
    Yageo General Purpose Chip Resistors (RCL系列) 是一款适用于广泛用途的表面贴装电阻器。这些电阻器采用厚膜工艺制造,并且提供精密等级和常规等级两种选择。其主要功能是通过电阻调节电路中的电流和电压。这些电阻器特别适合于各种电子设备中的普通应用场景,例如消费电子产品、工业控制、通讯设备及汽车电子等。

    技术参数


    以下是Yageo General Purpose Chip Resistors (RCL系列) 的技术规格:
    - 尺寸:0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 容差:
    - B = ±0.1%
    - D = ±0.5%
    - F = ±1.0%
    - J = ±5.0% (用于跳线电阻时)
    - 工作温度范围:-55℃至+155℃
    - 最大工作电压:不同型号的电阻器有不同的最大工作电压,例如RC0075的最大工作电压为10V,而RC2512则高达200V。
    - 额定功率:根据型号的不同,功率等级也有所不同,例如RC0075为1/50W,RC2512为1W。
    - 过载电压:额定工作电压的两倍,具体数值因型号而异。
    - 绝缘耐压:一般情况下为25V至500V不等。
    - 电阻值范围:涵盖从1Ω到100MΩ的宽广范围。
    - 温度系数:±200ppm/℃(具体数值取决于型号和阻值)。

    产品特点和优势


    Yageo General Purpose Chip Resistors (RCL系列) 的主要特点和优势包括:
    - 环保材料:使用无卤素环氧树脂,完全符合RoHS标准,不含铅,有助于减少环境危害。
    - 高可靠性:高可靠性的元件设计,可以保证长时间的稳定运行。
    - 节省空间:小体积设计可节省PCB上的空间,适应现代电子产品的紧凑要求。
    - 定制化标记:可通过内部2D标签实现特定标记,以满足客户的个性化需求。

    应用案例和使用建议


    这些电阻器非常适合用于消费电子、工业自动化、通信设备和汽车电子等领域。例如,在直流-直流转换器(DC-DC converter)和电池充电器中作为电流感应电阻器使用。使用时应注意不要超过其额定工作电压和功率,以确保长期稳定的运行。
    使用建议:
    - 在高温环境中使用时,需注意电阻器的工作温度范围,避免超出额定范围导致损坏。
    - 对于需要精确电流控制的应用,建议使用容差较小的型号,如±0.1%的精度等级。
    - 为了提高可靠性,可以在关键位置使用ESD安全包装的电阻器。

    兼容性和支持


    这些电阻器具有良好的通用性,可以与其他电子元件轻松兼容。Yageo公司提供全方位的技术支持和服务,包括详细的安装指南、测试报告和技术文档。此外,还可以根据客户需求进行定制化服务。

    常见问题与解决方案


    问题1:如何识别不同型号的电阻器?
    解决方法:不同型号的电阻器可以通过其标记方式来区分。例如,对于RC0402型,如果标识为1% ±50mΩ,那么其实际电阻值为1Ω左右,容差为±1%。
    问题2:如何避免焊接过程中的损伤?
    解决方法:在焊接过程中,确保使用适当的焊接温度和时间,遵循J-STD-002标准,以防止过度加热导致电阻器损坏。

    总结和推荐


    综合评估:
    Yageo General Purpose Chip Resistors (RCL系列) 以其高精度、环保特性以及广泛的应用范围,成为市场上的一颗新星。特别是其适用于各种温度环境和高负载条件下的可靠性表现,使其在多种应用场景中表现出色。
    推荐结论:
    鉴于上述的优点和特性,Yageo General Purpose Chip Resistors (RCL系列) 非常适合需要高性能和稳定性的电子设备制造商。强烈推荐使用这些电阻器,特别是在需要小尺寸、高精度和良好环境适应性的应用场合。

RC1218FK-07200RL参数

参数
电阻值 200Ω
精度 ±1%
额定功率 1W
温度系数 -
长*宽*高 3.1mm*4.6mm*650μm
通用封装 1218
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC1218FK-07200RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC1218FK-07200RL RC1218FK-07200RL数据手册

RC1218FK-07200RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4255 ¥ 3.5955
10+ $ 0.2611 ¥ 2.2059
50+ $ 0.2277 ¥ 1.9241
100+ $ 0.1978 ¥ 1.6714
500+ $ 0.1474 ¥ 1.2455
1000+ $ 0.1274 ¥ 1.0769
2000+ $ 0.1048 ¥ 0.8852
4000+ $ 0.0842 ¥ 0.7118
8000+ $ 0.0778 ¥ 0.6571
库存: 7576
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.59
