首页  >  产品百科  >  FCR-50JR-52-110K

FCR-50JR-52-110K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 110KΩ ±5% 500mW -700ppm/℃~0ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-FCR-50JR-52-110K
供应商: 海外现货
标准整包数: 1

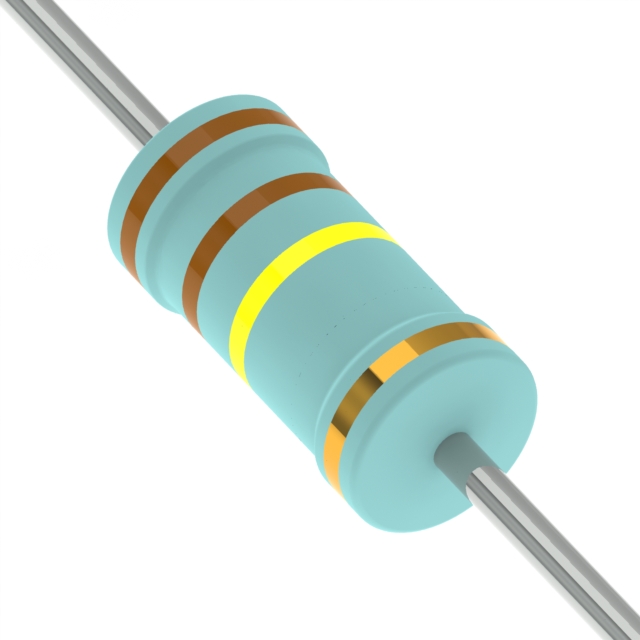

YAGEO/台湾国巨 通孔电阻 FCR-50JR-52-110K

FCR-50JR-52-110K概述

    FCR系列碳膜电阻产品技术手册

    1. 产品简介


    产品类型:FCR系列碳膜电阻
    主要功能:通过提供稳定的电阻值来满足各种通用和功率应用的需求。
    应用领域:适用于所有通用应用及功率应用,如电源电路、照明设备和其他需要高稳定性的电子系统。

    2. 技术参数


    - 功率范围:1/4W到3W
    - 精度:±2%,±5%
    - 阻值范围:1Ω到10MΩ(E24系列)
    - 最大工作电压:250V(1/4W),300V(1/2W),350V(1/2W),400V(1W),500V(2W及以上)
    - 最大过载电压:500V(1/4W),600V(1/2W),700V(1/2W),800V(1W),1000V(2W及以上)
    - 绝缘电压证明:400V(1/4W,1/2W),500V(1W及以上)
    - 工作温度范围:-55°C至+155°C
    - 耐久测试:经过一系列严格的测试,包括温度循环测试、湿度测试和短期过载测试等
    - 兼容标准:符合RoHS规范且无卤素
    - 包装形式:卷带包装、箱装和散装
    - 安装形式:轴向安装
    - 引脚尺寸:φd = 0.5±0.02mm

    3. 产品特点和优势


    - 宽阻值范围:能够满足不同应用场景对阻值的需求。
    - 高稳定性:适用于要求高精度的应用场景。
    - 防火涂层:具有UL-94V-0等级的防火涂层,能够在极端条件下保证安全。
    - 兼容标准:符合RoHS规范且无卤素,适合环保要求严格的应用场合。

    4. 应用案例和使用建议


    应用场景:
    - 电源电路:用于各种电源模块中,确保电流的稳定流动。
    - LED驱动器:用于调节LED灯的亮度和电流。
    使用建议:
    - 在高功率应用中,建议选择大功率型号(如2W或3W)以确保稳定性和安全性。
    - 在低功耗应用中,可以考虑选择小功率型号以节省成本。

    5. 兼容性和支持


    - 兼容性:适用于多种电路设计和不同的电气连接方式。
    - 支持和服务:Yageo提供全方位的技术支持和售后服务,确保客户能顺利进行安装和调试。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值不稳定 | 检查焊接质量,并重新焊接 |
    | 热稳定性差 | 选择更高功率型号以提高热稳定性 |
    | 表面标记模糊 | 确保储存环境干燥,避免长时间暴露在高温或潮湿环境中 |

    7. 总结和推荐


    FCR系列碳膜电阻凭借其广泛的阻值范围、高稳定性和良好的防火特性,在各类电子设备中表现出色。对于需要高精度和高稳定性的应用,尤其是电源和照明领域,是非常理想的选择。强烈推荐在高可靠性和高性能要求的应用中使用。

FCR-50JR-52-110K参数

参数
电阻值 110KΩ
精度 ±5%
额定功率 500mW
温度系数 -700ppm/℃~0ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FCR-50JR-52-110K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FCR-50JR-52-110K FCR-50JR-52-110K数据手册

FCR-50JR-52-110K封装设计

查看详情并下载
Symbol
Footprint
3D Model
