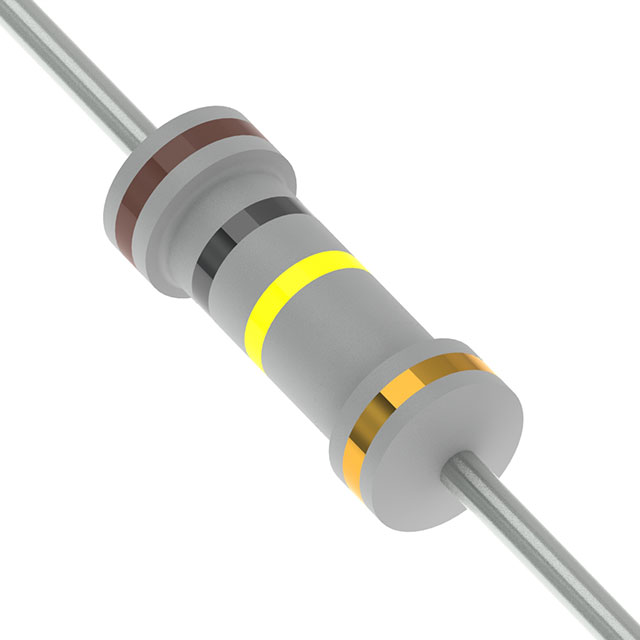

RSF3WSJT-73-100K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100KΩ ±5% 3W ±300ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: 603-RSF3WSJT-73-100K
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 RSF3WSJT-73-100K

RSF3WSJT-73-100K概述

    金属氧化膜火焰保护型电阻技术手册

    产品简介


    金属氧化膜火焰保护型电阻(RSF系列)是一种具有出色稳定性和均匀性的高性能电阻器,适用于各种苛刻的应用环境。该系列产品分为正常型(例如RSF-25, RSF-50等)和迷你型(例如RSF50S, RSF1WS等)。这些电阻器采用了多层灰漆涂层(正常型)或粉红漆涂层(迷你型),确保在过载情况下具备良好的防火性能。它们广泛应用于工业控制、通信设备、汽车电子和医疗设备等领域。

    技术参数


    | 类型 | RSF-25 | RSF-50 | RSF100 | RSF200 | RSF3WM | RSF300 | RSF500 |

    | 直径(DH) | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 | 17.5±1.0 | 24.5±1.0 | 24.5±1.0 |
    | 长度(L) | 2.4±0.2 | 3.3±0.3 | 4.5±0.5 | 5.0±0.5 | 6.5±1.0 | 8.5±1.0 | 8.5±1.0 |
    | 电阻值范围 | 1Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 1MΩ | 1Ω - 1MΩ |
    | 阻值公差 | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% | ±2%, ±5% |
    | 温度系数 | ±300ppm/°C | ±300ppm/°C | ±300ppm/°C | ±300ppm/°C | ±300ppm/°C | ±300ppm/°C | ±300ppm/°C |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 5W |

    | 最大工作电压 | 200V, 250V, 350V, 450V, 500V, 750V |
    | 最大过载电压 | 300V, 400V, 600V, 700V, 800V, 1,000V |
    | 绝缘耐压测试 | 250V, 350V, 500V |

    产品特点和优势


    - 高可靠性:通过UL-94V-0认证,满足过载测试标准UL-1412。
    - 宽温域操作:可在-55°C到+155°C的温度范围内稳定工作。
    - 快速响应:采用多层涂层技术,提高了散热效率。
    - 高精度:阻值公差低至±2%,保证高精度应用需求。

    应用案例和使用建议


    该产品适用于多种电路设计,如电源电路中的限流电阻,或者传感器电路中的匹配电阻。为了确保最佳性能,建议在使用过程中注意以下几点:
    - 确保在高温环境下进行功率降额,避免过热损坏。
    - 定期检查电阻器的温度系数和绝缘性能,以防止因环境变化引起的性能下降。
    - 在使用高功率等级的电阻器时,确保适当的散热措施,以延长使用寿命。

    兼容性和支持


    - 兼容性:RSF系列电阻器可与市面上常见的电路板和电子设备兼容,提供广泛的适用性。
    - 支持服务:制造商提供全面的技术支持和售后服务,包括技术咨询、故障诊断和维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻器过热 | 降低功率负荷或改善散热条件 |
    | 阻值不稳定 | 检查并调整工作环境的温度和湿度 |
    | 电阻器寿命短 | 检查是否有过载现象,并采取相应的降额措施 |

    总结和推荐


    综上所述,RSF系列金属氧化膜火焰保护型电阻器凭借其出色的稳定性和可靠性,在各种苛刻的应用环境中表现出色。尽管价格可能略高于普通电阻器,但其卓越的性能和长期稳定性使其成为许多高要求应用的理想选择。因此,强烈推荐在关键电路设计中使用这一系列的电阻器。

RSF3WSJT-73-100K参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 3W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RSF3WSJT-73-100K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF3WSJT-73-100K RSF3WSJT-73-100K数据手册

RSF3WSJT-73-100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.276 ¥ 2.3322
10+ $ 0.2024 ¥ 1.7103
50+ $ 0.1587 ¥ 1.341
100+ $ 0.1415 ¥ 1.1953
500+ $ 0.1067 ¥ 0.9016
1000+ $ 0.1026 ¥ 0.867
2000+ $ 0.0896 ¥ 0.7575
5000+ $ 0.067 ¥ 0.5658
库存: 4939
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.33
直接购买
加入购物车
