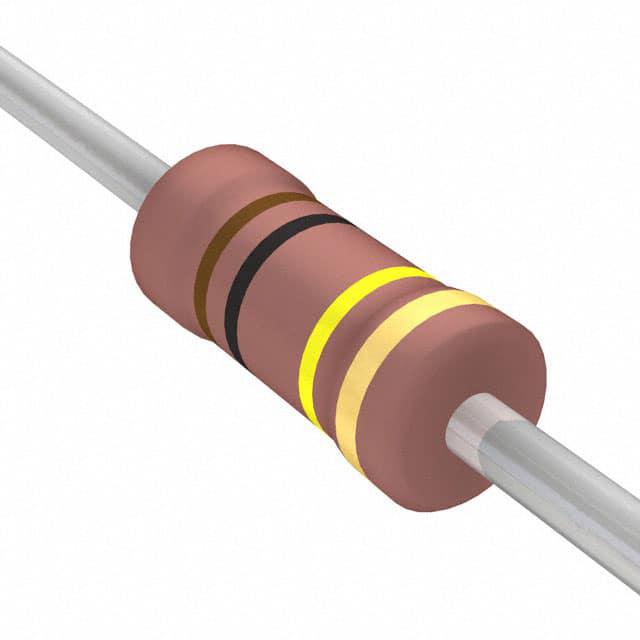

FMP300JR-73-100K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100KΩ ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: 13-FMP300JR-73-100KCT-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP300JR-73-100K

FMP300JR-73-100K概述


    产品简介


    FMP系列金属膜高功率电阻是通过真空溅射系统制造的,该系统将多层混合金属合金和防护材料沉积到经过精心处理的高级陶瓷基板上。在阻性层切割出螺旋槽后,电解铜焊接的引脚连接至端盖。这些电阻器涂覆了一层粉红色色漆。这些高功率电阻器适用于需要高可靠性和稳定性的工作环境,广泛应用于电力、工业控制、通信等领域。

    技术参数


    | 型号 | 长度 (mm) | 直径 (mm) | 高度 (mm) | 阻值范围 (Ω) | 功率 (W) | 最大工作电压 (V) | 最大过载电压 (V) | 绝缘耐压 (V) |
    |
    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 28±2.0 | 1Ω - 4M7Ω | 1/2 | 200 | 400 | 300 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 28±2.0 | 1Ω - 4M7Ω | 1 | 350 | 600 | 500 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 26±2.0 | 1Ω - 4M7Ω | 2 | 500 | 700 | 500 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 1Ω - 4M7Ω | 3 | 750 | 1,000 | 500 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 33±2.0 | 1Ω - 4M7Ω | 3 | 750 | 1,000 | 500 |

    产品特点和优势


    1. 高可靠性:采用多层金属合金和防护材料,保证长期稳定工作。
    2. 高功率密度:适用于高功率应用场景,如工业控制和通信设备。
    3. 宽工作温度范围:-55°C 到 +155°C,适合极端环境下的应用。
    4. 高绝缘耐压:可承受高达500V的绝缘电压测试。
    5. 耐高温设计:在超过70°C的环境中需降额使用,确保长期稳定性。

    应用案例和使用建议


    应用案例
    1. 电力系统:用于电流检测和分压电路,如电表和开关电源。
    2. 工业控制:用于电机控制和电源逆变器,确保稳定的电流输出。
    3. 通信设备:用于信号调节和滤波电路,提高信号传输的稳定性。
    使用建议
    1. 温度管理:在高环境温度下使用时,应考虑功率降额,确保电阻器的使用寿命。
    2. 热设计:在散热不佳的环境中使用时,建议增加散热片或其他冷却措施。
    3. 接线方式:确保引脚焊接牢固,避免因接触不良导致的故障。

    兼容性和支持


    FMP系列电阻器设计时充分考虑了与其他电子元件的兼容性。在正常工作条件下,可以与大多数标准电路设计无缝集成。制造商提供全面的技术支持,包括安装指导、应用支持和故障排除服务。

    常见问题与解决方案


    1. 温度过高导致失效:
    - 解决方法:确认工作环境温度不超过限制,并在必要时进行降额操作。

    2. 接触不良导致故障:
    - 解决方法:检查焊点是否牢固,确保引脚连接无误。

    3. 信号干扰:
    - 解决方法:合理布局电路板,避免其他组件对信号的干扰。

    总结和推荐


    FMP系列金属膜高功率电阻凭借其卓越的稳定性和高可靠性,在电力、工业控制和通信领域表现出色。适用于各种严苛环境下的应用。建议在需要高功率和高可靠性的场合优先选用。

FMP300JR-73-100K参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300JR-73-100K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-100K FMP300JR-73-100K数据手册

FMP300JR-73-100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
