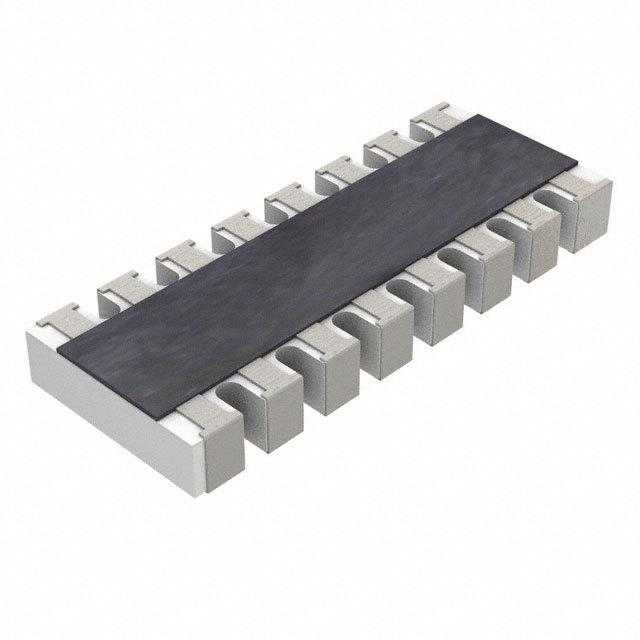

YC248-FR-071KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 1KΩ ±1% ±200ppm/℃ 62.5mW 1606 贴片安装 4mm*1.6mm*550μm
供应商型号: M-YC248-FR-071KL
供应商: Future
标准整包数: 5000
YAGEO/台湾国巨 网络阵列电阻 YC248-FR-071KL

YC248-FR-071KL概述

    文章:电子元器件技术手册 - ARRAY CHIP RESISTORS YC/TC 系列

    1. 产品简介


    ARRAY CHIP RESISTORS YC/TC 系列是一种采用厚膜工艺制造的无铅端接表面贴装电阻器。该系列包括两种型号:YC(凸型和平坦型)和TC(凹型)。这些电阻器广泛应用于SDRAM、DDRAM终端、计算机应用(如笔记本电脑和台式机)、消费电子产品(如PDA、PND)及移动电话和电信设备等领域。

    2. 技术参数


    以下是ARRAY CHIP RESISTORS YC/TC系列的主要技术规格和技术参数:
    | 类型 | 功率 (W) | 工作温度范围 (°C) | 最大连续电压 (V) | 电阻范围 (Ω) | 容差 (%) |
    |
    | YC102 | 1/32 | -55至+125 | 15 | 10Ω至1MΩ | ±5/±1 |
    | YC104 | 1/32 | -55至+125 | 12.5 | 10Ω至1MΩ | ±5/±1 |
    | YC122 | 1/16 | -55至+155 | 50 | 1Ω至1MΩ | ±5/±1 |
    | YC124 | 1/16 | -55至+155 | 25 | 1Ω至1MΩ | ±5/±1 |
    | YC162 | 1/16 | -55至+155 | 50 | 1Ω至1MΩ | ±5/±1 |
    | YC164 | 1/16 | -55至+155 | 50 | 1Ω至1MΩ | ±5/±1 |
    | YC248 | 1/16 | -55至+155 | 50 | 10Ω至1MΩ | ±5/±1 |
    | YC324 | 1/8 | -55至+155 | 200 | 10Ω至1MΩ | ±5/±1 |
    | TC122 | 1/16 | -55至+125 | 50 | 10Ω至1MΩ | ±5/±1 |
    | TC124 | 1/16 | -55至+125 | 50 | 10Ω至1MΩ | ±5/±1 |
    | TC164 | 1/16 | -55至+155 | 50 | 10Ω至1MΩ | ±5/±1 |

    3. 产品特点和优势


    ARRAY CHIP RESISTORS YC/TC系列具有以下显著特点和优势:
    - AEC-Q200认证:确保产品在汽车电子领域的高可靠性。
    - 高效拾放:适合于高效的贴装过程,减少组装成本。
    - 低装配成本:通过优化设计降低了装配复杂度。
    - 符合RoHS标准:无铅端接,绿色环保。
    - 高组件和设备可靠性:通过多项严格测试验证。
    - 节省PCB空间:小型化设计节省宝贵的电路板空间。

    4. 应用案例和使用建议


    根据手册中提供的应用场景,这些电阻器常用于:
    - SDRAM和DDRAM终端,适用于各种计算机系统。
    - 消费电子产品,如PDA、PND等。
    - 移动电话和电信设备。
    使用建议:
    - 在选择电阻器时,需注意功率和温度范围以避免过载损坏。
    - 针对高湿度或高温环境,应采取额外的保护措施以防止短路或损坏。
    - 建议在电路设计中合理布局,避免散热问题。

    5. 兼容性和支持


    这些电阻器具有良好的通用性,能够与其他标准封装和接口的元器件兼容。厂商提供全面的技术支持和维护服务,以确保用户获得最佳的应用体验。

    6. 常见问题与解决方案


    - 问题1:如何确认电阻值?
    解决方案:参考电阻代码规则表进行识别。
    - 问题2:如何提高抗湿性?
    解决方案:使用防潮包装和密封环境。
    - 问题3:如何避免过热?
    解决方案:保证合理的电流和散热设计。

    7. 总结和推荐


    ARRAY CHIP RESISTORS YC/TC系列是面向多种应用的理想选择,尤其在计算机、消费电子和通信设备中表现出色。凭借其优异的性能、可靠性以及环保特性,推荐在各类高要求的电子设备中使用。
    总结来说,ARRAY CHIP RESISTORS YC/TC系列不仅在技术规格上满足需求,而且在应用中的稳定性和环保性也得到了保障。因此,它是一款值得信赖的产品。

YC248-FR-071KL参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 4mm*1.6mm*550μm
通用封装 1606
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC248-FR-071KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC248-FR-071KL YC248-FR-071KL数据手册

YC248-FR-071KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0156 ¥ 0.1316
15000+ $ 0.0149 ¥ 0.1255
25000+ $ 0.0147 ¥ 0.1246
50000+ $ 0.0145 ¥ 0.1227
100000+ $ 0.0142 ¥ 0.1199
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 658
