PNP1WVJR-52-47R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47Ω ±5% 1W 通孔安装 10mm(长度)
供应商型号: ZT-PNP1WVJR-52-47R
供应商: 海外现货
标准整包数: 1

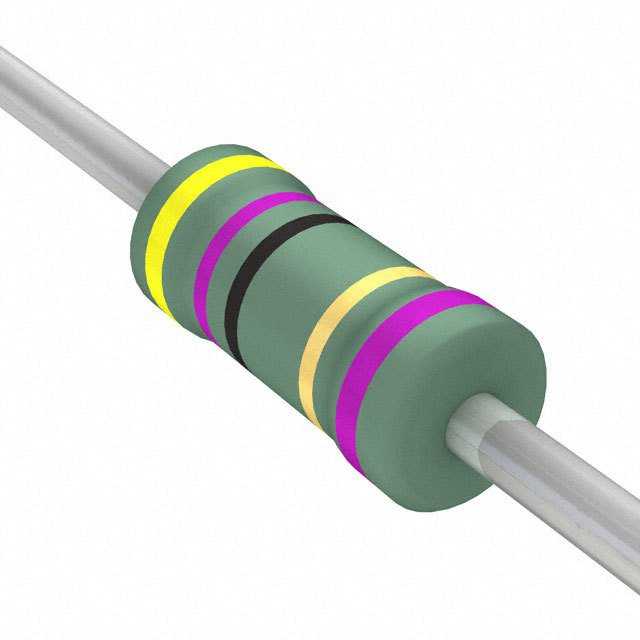

YAGEO/台湾国巨 通孔电阻 PNP1WVJR-52-47R

PNP1WVJR-52-47R概述

    通过孔电阻器(Through-Hole Resistor)技术手册

    产品简介


    通过孔电阻器是一种常见的电子元器件,广泛应用于各种电路设计中。它主要由一个绕制在陶瓷棒上的电阻丝构成,两端连接有焊接到端帽上的电解铜导线。这些电阻器的特点是体积小巧,功率大,而且具备高可靠性。它们主要应用于家电、汽车电子、通信设备和工业控制系统等领域。

    技术参数


    - 尺寸:
    - ULTRA MINIATURE SERIES: ø 6.3mm ± 0.5mm, H 2.5mm ± 0.3mm, D 28mm ± 2.0mm, øD 0.55mm ± 0.05mm
    - NORMAL SERIES: ø 10mm ± 1.0mm, H 4.3mm ± 0.5mm, D 26mm ± 2.0mm, øD 0.8mm ± 0.05mm
    - 额定功率:1W, 2W, 3W, 4W
    - 阻值范围:
    - ±1% 精度:
    - Ultra Miniature Series: 0.22Ω - 130Ω, 0.1Ω - 820Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.8KΩ
    - Normal Series: 0.1Ω - 1KΩ, 0.1Ω - 2.8KΩ, 0.1Ω - 4.3KΩ, 0.1Ω - 8.2KΩ, 0.1Ω - 10KΩ
    - ±5% 精度:
    - Ultra Miniature Series: 0.1Ω - 130Ω, 0.1Ω - 820Ω, 0.1Ω - 2.2KΩ, 0.1Ω - 2.8KΩ
    - Normal Series: 0.047Ω - 1KΩ, 0.047Ω - 2.8KΩ, 0.047Ω - 4.3KΩ, 0.047Ω - 8.2KΩ, 0.1Ω - 10KΩ
    - 工作温度范围:-40°C 至 +200°C
    - 温度系数:±100ppm/°C, ±300ppm/°C
    - 额定电压:300V
    - 绝缘电压测试:符合IEC 60115-1标准
    - 短期过载能力:10倍额定功率持续5秒

    产品特点和优势


    1. 高功率密度:能够在小体积内实现高功率输出。
    2. 耐高温:可在高达200°C的环境下稳定工作。
    3. 耐久性强:通过了一系列严格的环境测试,包括耐湿热、温度循环、耐焊接热等。
    4. 多层防火涂层:达到UL-94V-0标准,具备防火特性。
    5. 高可靠性:经过多次超载测试,确保在意外情况下不会产生火焰或电弧。

    应用案例和使用建议


    这些电阻器常用于需要大功率输出的场合,例如电源转换电路、电动机控制电路和高电流驱动电路。使用时应注意以下几点:
    - 功率降额:当工作温度超过特定阈值时(如70°C),需根据曲线图降额使用。
    - 选择合适的阻值范围:根据具体电路需求选择合适的精度(±1% 或 ±5%)和阻值范围。
    - 安装注意事项:考虑到高温和机械应力,安装时需确保良好的散热和稳固性。

    兼容性和支持


    该系列产品与大部分标准电路板兼容。厂商提供了全面的技术支持,包括安装指南、故障排除手册和在线技术支持服务。

    常见问题与解决方案


    1. 过热现象:检查是否需要根据工作温度进行功率降额。
    2. 阻值不稳定:确认是否选择正确的阻值范围,并检查是否存在接触不良问题。
    3. 绝缘问题:确保所有接线良好,无短路情况发生。
    4. 耐湿热性能差:确保安装在干燥环境中,避免长时间暴露在高湿度环境中。

    总结和推荐


    总体而言,这款通过孔电阻器以其高功率密度、耐高温、高可靠性和多层防火涂层等优点,在众多应用场景中表现出色。我们强烈推荐在需要高性能电阻器的项目中使用这一系列电阻器。无论是家电、汽车还是工业应用,它们都能提供出色的性能和长期的稳定性。

PNP1WVJR-52-47R参数

参数
电阻值 47Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售

PNP1WVJR-52-47R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 PNP1WVJR-52-47R PNP1WVJR-52-47R数据手册

PNP1WVJR-52-47R封装设计

查看详情并下载
Symbol
Footprint
3D Model
