首页  >  产品百科  >  PE2512FKM070R039L

PE2512FKM070R039L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 39mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: ZT-PE2512FKM070R039L
供应商: 海外现货
标准整包数: 1

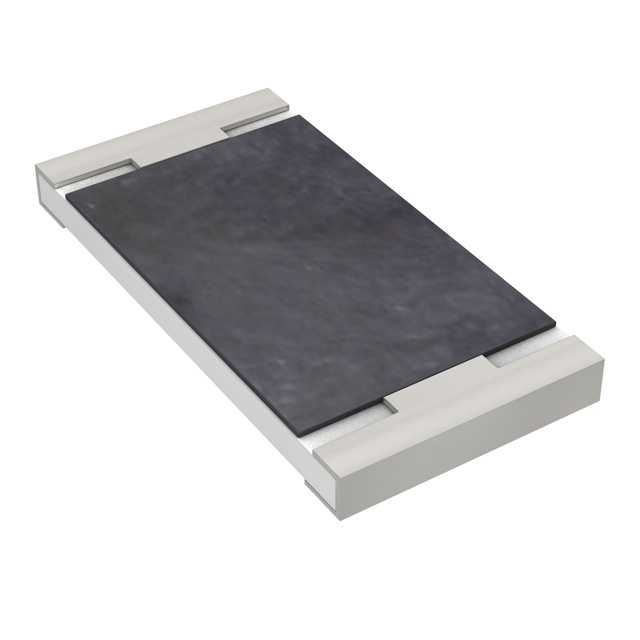

YAGEO/台湾国巨 贴片电阻 PE2512FKM070R039L

PE2512FKM070R039L概述


    产品简介


    PEL系列电流传感器是一款专为汽车应用设计的低TCR(温度系数电阻)金属膜陶瓷基板电阻。其主要用途涵盖消费类电子产品、计算机、电信/数据通信、工业电源、汽车行业及可再生能源等领域。这些电阻具有高精度、低电阻值等特点,特别适用于电流检测应用,如电池充电电路和DC-DC转换器。

    技术参数


    - 尺寸:0201、0402、0603、0805、1206、2010、2512
    - 容差:±0.1%(仅限于0805,大于50mΩ);±0.5%(大于等于10mΩ);±1%;±5%
    - 包装类型:纸带卷盘(R)、压纹带卷盘(K)
    - 电阻温度系数:±50 ppm/°C;±75 ppm/°C;±100 ppm/°C;±350 ppm/°C
    - 电阻范围:5 mΩ至910 mΩ
    - 功率额定值:见下表
    - 工作温度范围:PE0201至PE0402:-55°C至+125°C;PE0603至PE2512:-55°C至+170°C
    功率额定值
    | 型号 | 尺寸 | 标准功率 (70°C) |
    |
    | PE0201 | 0201 | 1/20W |
    | PE0402 | 0402 | 1/16W |
    | PE0603 | 0603 | 1/10W |
    | PE0805 | 0805 | 1/8W |
    | PE1206 | 1206 | 1/4W |
    | PE2010 | 2010 | 1/2W |
    | PE2512 | 2512 | 1W |

    产品特点和优势


    - AEC-Q200认证:适用于汽车电子应用。
    - 环保材料:无卤素环氧树脂,符合RoHS标准,减少环境危害废物。
    - 高可靠性和稳定性:无禁用材料,高组件和设备可靠性。
    - 低电阻:适用于电流检测应用,确保高精度。
    - 温度范围宽广:能够在极端环境中稳定工作,适应各种应用需求。

    应用案例和使用建议


    - 消费类电子产品:适合于智能手表、手机等小型便携设备中的电流检测。
    - 计算机:用于笔记本电脑和台式机电源管理电路。
    - 工业电源:应用于大功率设备的电流监控系统。
    - 可再生能源:太阳能逆变器和风力发电系统的电流检测。
    使用建议:
    - 在选择尺寸时,考虑应用的实际空间限制。
    - 高精度要求的应用场景中优先选用容差更小的型号。
    - 确保工作环境温度在规定的范围内,以保证稳定运行。

    兼容性和支持


    - 兼容性:与其他标准尺寸的表面贴装元器件兼容。
    - 技术支持:提供详细的安装指南和测试方法,如安装和焊接指南,以及常见问题解答。

    常见问题与解决方案


    1. 问题:如何确保良好的焊接效果?
    - 解决方案:使用标准的SMT焊接工艺,确保焊锡温度和时间的控制,避免过热损坏。
    2. 问题:长时间使用后出现误差增大怎么办?
    - 解决方案:定期进行校准和检查,以确保准确性。如果需要,可以更换新的电阻。
    3. 问题:在极端环境下运行是否会降低寿命?
    - 解决方案:严格遵守规定的温度范围,必要时可以采取散热措施。

    总结和推荐


    总结:PEL系列电流传感器是一款高度可靠的汽车级电流检测器件,具有广泛的适用性和出色的性能指标。它的高精度和低电阻使其成为电池充电电路和DC-DC转换器的理想选择。此外,其在极端环境下的稳定性和耐久性也为其增加了不少竞争优势。
    推荐:鉴于其卓越的技术特性和广泛的应用场景,强烈推荐在需要高精度电流检测的各类电子设备中使用PEL系列电流传感器。

PE2512FKM070R039L参数

参数
电阻值 39mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE2512FKM070R039L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE2512FKM070R039L PE2512FKM070R039L数据手册

PE2512FKM070R039L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1862 ¥ 1.5606
库存: 0
起订量: 353 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
