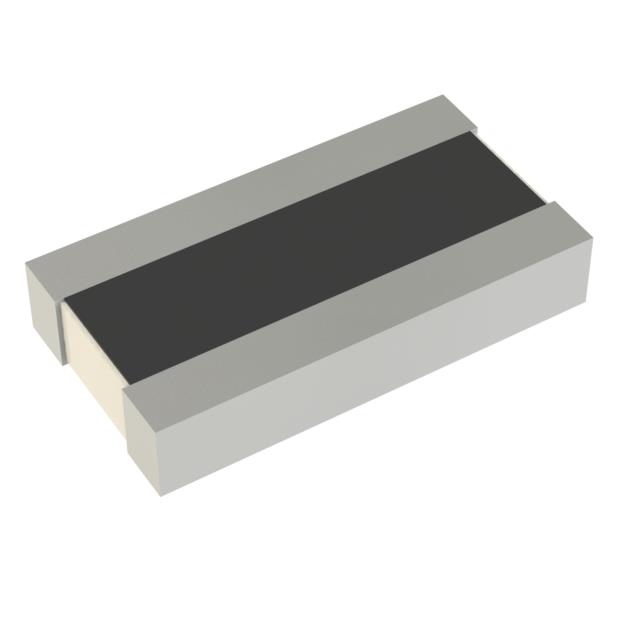

PE0612FKF070R02L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 20mΩ ±1% 1W ±100ppm/℃ 0612 贴片安装
供应商型号: A-PE0612FKF070R02L
供应商: 云汉优选
标准整包数: 5000
YAGEO/台湾国巨 贴片电阻 PE0612FKF070R02L

PE0612FKF070R02L概述

    Yageo PE Series Low TCR Current Sensors: Comprehensive Technical Guide

    1. 产品简介


    Yageo PE系列宽端口低TCR(温度系数电阻)电流传感器是专为电池包、逆变器/转换器(DC-DC/AC-DC/DC-AC)、消费电子、笔记本电脑、汽车以及替代能源领域设计的高品质电流检测电阻。这些电阻采用金属合金工艺制造,具有出色的温度系数电阻性能和卓越的可靠性。

    2. 技术参数


    - 型号: PE0508, PE0612, PE0815, PE1225
    - 尺寸: 0508/0612/0815/1225
    - 功率等级: 1W (PE0508, PE0612, PE0815),2W (PE0612),1/2W (PE0815),3/2W (PE1225),3W (PE1225)
    - 电阻范围:
    - PE0508: 5 mΩ 至 1Ω
    - PE0612: 1 mΩ 至 1Ω
    - PE0815: 1 mΩ 至 20 mΩ
    - PE1225: 6 mΩ 至 150 mΩ
    - 容差: ±0.5%, ±1%, ±5%
    - 温度系数: ±50 ppm/°C, ±75 ppm/°C, ±100 ppm/°C, ±150 ppm/°C
    - 工作温度范围: PE0508/PE0612/PE0815: -55°C 至 +155°C, PE1225: -55°C 至 +170°C

    3. 产品特点和优势


    - 认证: AEC-Q200认证,确保高可靠性
    - 环保: 符合RoHS标准,无卤素,不含铅
    - 精度高: 超低电阻和窄容差,适合电流检测
    - 耐用性: 高组件和设备可靠性,适用于苛刻的应用环境

    4. 应用案例和使用建议


    - 应用场景:
    - 电池包: 在需要精确电流检测的系统中,如电动汽车电池管理系统
    - 逆变器/转换器: DC-DC, AC-DC, DC-AC逆变器和转换器需要精准的电流检测
    - 消费电子: 笔记本电脑、平板电脑等移动设备中的电源管理
    - 使用建议:
    - 散热: 确保良好的散热,以避免过热导致损坏
    - 匹配电压: 使用时需确保电阻值对应的工作电压在安全范围内
    - 安装位置: 尽量安装在易散热的位置,避免高温环境

    5. 兼容性和支持


    - 兼容性: 可与其他主流电子元器件兼容,适用于多种应用环境
    - 支持和服务: Yageo提供技术支持和售后服务,用户可通过官方网站联系当地销售办事处、分销商和代理商

    6. 常见问题与解决方案


    - 问题1: 电阻器出现发热问题
    - 解决方案: 检查安装位置是否有良好散热条件,调整负载电流或增加散热片
    - 问题2: 测量误差大
    - 解决方案: 确认安装正确,检查周围环境温度是否在正常工作范围内,重新校准测量设备

    7. 总结和推荐


    Yageo PE系列低TCR电流传感器以其高精度、高可靠性和广泛应用性脱颖而出。其出色的性能使其成为电池包、逆变器、消费电子等领域理想的电流检测解决方案。强烈推荐使用此系列产品以提升系统的稳定性和可靠性。
    以上是对Yageo PE系列低TCR电流传感器的技术手册内容进行的详细解读,希望能帮助用户更好地了解和应用这一系列电阻器。

PE0612FKF070R02L参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

PE0612FKF070R02L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0612FKF070R02L PE0612FKF070R02L数据手册

PE0612FKF070R02L封装设计

查看详情并下载
Symbol
Footprint
3D Model
