首页  >  产品百科  >  RL2010FK-070R14L

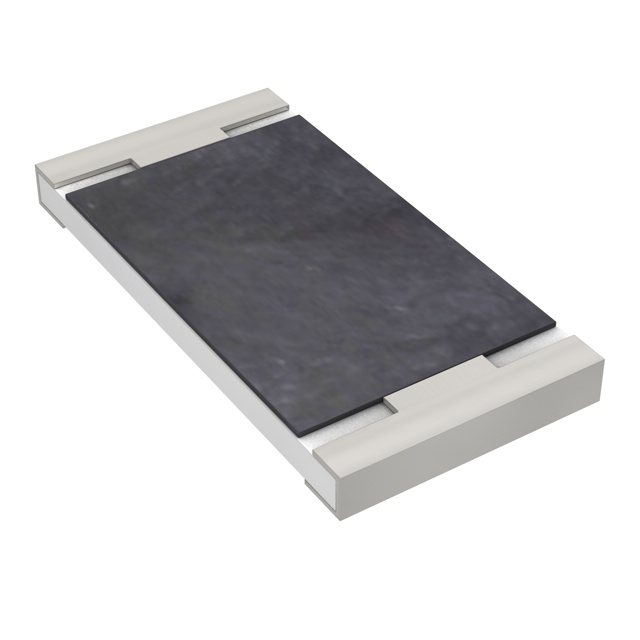

RL2010FK-070R14L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 140mΩ ±1% 750mW 2010 贴片安装
供应商型号: ZT-RL2010FK-070R14L
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 RL2010FK-070R14L

RL2010FK-070R14L概述

    LOW OHMIC CHIP RESISTORS RL SERIES

    产品简介


    基本介绍:
    RL系列低阻值贴片电阻适用于多种应用场合,具有高精度、高可靠性等特点。这些电阻由厚膜工艺制成,且具有无铅端头。产品尺寸从0402到2512,涵盖广泛的应用需求。它们可用于转换器、打印机设备、服务器板、电信设备、消费电子产品以及汽车电子等领域。

    技术参数


    | 尺寸 | 额定功率 | 工作温度范围 | 电阻范围与容差 | 温度系数(ppm/°C) | 最大额定电压 | 最大电流 |
    ||
    | 0402 | 1/16W | -55°C至+155°C | 50mΩ至1Ω | 1000 | 见下文 | 1.5A |
    | 0603 | 1/10W | -55°C至+155°C | 10mΩ至1Ω | 1500 | 见下文 | 2A |
    | 0805 | 1/8W,1/4W | -55°C至+125°C | 10mΩ至1Ω | 见下文 | 见下文 | 2.5A |
    | 1206 | 1/4W,1/2W | -55°C至+155°C | 10mΩ至1Ω | 见下文 | 见下文 | 3.5A |
    | 1210 | 1/2W | -55°C至+155°C | 10mΩ至1Ω | 见下文 | 见下文 | - |
    | 1218 | 1W | -55°C至+155°C | 10mΩ至1Ω | 见下文 | 见下文 | - |
    | 2010 | 3/4W | -55°C至+155°C | 10mΩ至1Ω | 见下文 | 见下文 | - |
    | 2512 | 1W | -55°C至+155°C | 10mΩ至1Ω | 见下文 | 见下文 | - |

    产品特点和优势


    1. AEC-Q200认证: 这些电阻通过了严格的汽车电子标准认证,确保了其高可靠性。
    2. 环保材料: 采用卤素自由环氧树脂,符合RoHS标准,不含有害物质。
    3. 高可靠性: 在各种工作条件下都能保持稳定的性能,确保设备的长期运行。
    4. 节省空间: 低阻值设计可以有效节省PCB空间。
    5. 低电阻: 用于电流检测,能够准确测量电流。

    应用案例和使用建议


    应用案例:
    - 转换器: 适用于需要精确控制电流的应用场景,如电源供应。
    - 汽车电子: 在车辆中用作电路保护和信号传输的关键部件。
    - 服务器板: 用于提高系统的稳定性和安全性。
    使用建议:
    - 安装位置选择: 应避免直接暴露在强电磁场和高温环境中。
    - 散热处理: 在高功耗情况下,需注意合理的散热设计以防止过热。
    - 连接方式: 确保良好的焊接质量,避免接触不良导致的故障。

    兼容性和支持


    - 兼容性: 这些电阻与其他电子元器件具有良好的兼容性,适用于大多数标准PCB设计。
    - 支持服务: 提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:电阻的标记不清晰。
    - 解决方案: 检查是否有灰尘或其他污染物遮挡标记,如有必要,使用适当的清洁剂进行清洁。
    2. 问题:焊接过程中出现虚焊现象。
    - 解决方案: 确保焊接温度和时间设置正确,适当延长焊接时间并增加助焊剂的用量。
    3. 问题:电阻值变化较大。
    - 解决方案: 确认工作环境温度是否超出额定范围,或者检查是否存在其他外部干扰因素。

    总结和推荐


    RL系列低阻值贴片电阻是一款高性能的产品,具有高可靠性、高精度以及良好的环境适应性。在各种应用场景中表现出色,特别是在需要精准电流检测的场合。强烈推荐使用这款产品,尤其是在工业自动化、汽车电子和通信设备领域。

RL2010FK-070R14L参数

参数
电阻值 140mΩ
精度 ±1%
额定功率 750mW
温度系数 -
通用封装 2010
安装方式 贴片安装
包装方式 卷带包装

RL2010FK-070R14L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RL2010FK-070R14L RL2010FK-070R14L数据手册

RL2010FK-070R14L封装设计

查看详情并下载
Symbol
Footprint
3D Model
