首页  >  产品百科  >  YC124-FR-074K75L

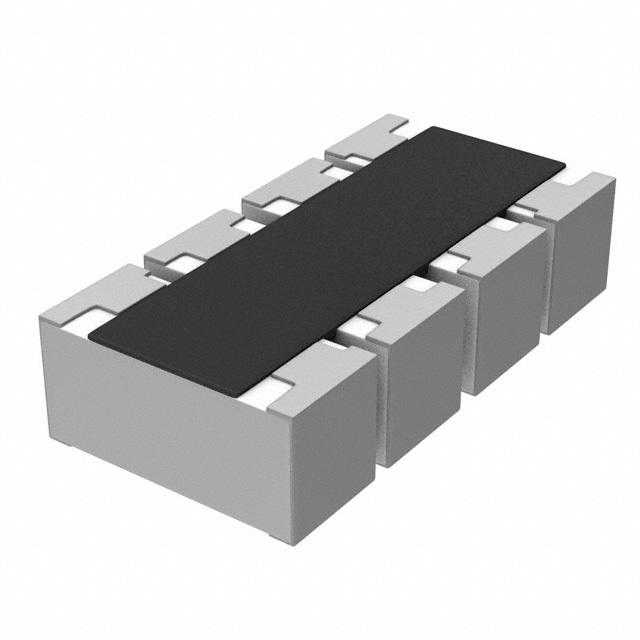

YC124-FR-074K75L

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.75KΩ ±1% ±200ppm/℃ 62.5mW 0804 贴片安装 2mm*1mm*550μm
供应商型号: REB-WWN5239
供应商: 海外现货
标准整包数: 10000
YAGEO/台湾国巨 网络阵列电阻 YC124-FR-074K75L

YC124-FR-074K75L概述


    产品简介


    ARRAY CHIP RESISTORS (型号为 YC/TC) 是一款表面贴装型芯片电阻器,广泛应用于终端设备、计算机应用(如笔记本电脑和台式机)、消费电子产品(如个人数字助理(PDA)和导航设备(PND)),以及移动电话和电信等领域。这些电阻器通过厚膜工艺制造,具有凸面(YC)和平面(YC102/104)两种形式,适用于不同的安装需求。产品提供 5% 和 1% 的容差选项,均符合RoHS标准,确保环保和安全。

    技术参数


    以下是 ARRAY CHIP RESISTORS 的技术规格和性能参数:
    | 类型 | 功率 (W) | 工作温度范围 (°C) | 额定电压 (V) | 电阻值范围 (Ω) | 容差 (%) |
    |
    | YC102 | 1/32 | -55 至 +125 | 15 | 10Ω 至 1MΩ | ±5 或 ±1 |
    | YC104 | 1/32 | -55 至 +125 | 12.5 | 10Ω 至 1MΩ | ±5 或 ±1 |
    | YC122 | 1/16 | -55 至 +155 | 50 | 1Ω 至 1MΩ | ±5 或 ±1 |
    | YC124 | 1/16 | -55 至 +155 | 25 | 1Ω 至 1MΩ | ±5 或 ±1 |
    | YC162 | 1/16 | -55 至 +155 | 50 | 1Ω 至 1MΩ | ±5 或 ±1 |
    | YC164 | 1/16 | -55 至 +155 | 50 | 1Ω 至 1MΩ | ±5 或 ±1 |
    | YC248 | 1/16 | -55 至 +155 | 50 | 10Ω 至 1MΩ | ±5 或 ±1 |
    | YC324 | 1/8 | -55 至 +155 | 200 | 10Ω 至 1MΩ | ±5 或 ±1 |
    | TC122 | 1/16 | -55 至 +125 | 50 | 10Ω 至 1MΩ | ±5 或 ±1 |
    | TC124 | 1/16 | -55 至 +125 | 50 | 10Ω 至 1MΩ | ±5 或 ±1 |
    | TC164 | 1/16 | -55 至 +155 | 50 | 10Ω 至 1MΩ | ±5 或 ±1 |

    产品特点和优势


    - 高效:适用于快速的拣放应用。
    - 成本效益高:降低组装成本。
    - RoHS合规:所有产品均符合RoHS要求。
    - 无铅:产品采用无铅端子,不含铅玻璃。
    - 环境友好:减少环境有害废物。
    - 高可靠性:具备高组件和设备可靠性。
    - 节省空间:有效节省PCB空间。
    - 免受限制材料:生产过程不使用受限材料。
    - 无卤素:采用无卤素环氧树脂。

    应用案例和使用建议


    - 终端设备:适用于SDRAM和DDRAM终端。
    - 计算机应用:笔记本电脑和台式电脑的理想选择。
    - 消费电子产品:PDA、PND等便携设备。
    - 通信设备:手机和电信设备。
    建议使用时确保环境温度在规定的范围内,并且在装配过程中遵循制造商的指南以确保最佳效果。

    兼容性和支持


    - 兼容性:产品可与其他电子元件和设备兼容,无需额外适配。
    - 支持:供应商提供全面的技术支持和维护服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题:如何识别特定阻值的电阻器?
    - 解决方案:根据全球零件编号规则,通过最后一位表示倍数,以确定具体阻值。
    2. 问题:如何检查焊接质量?
    - 解决方案:使用放大镜检查焊点,确保其表面光滑无损伤。
    3. 问题:在高湿度环境下如何保证稳定性?
    - 解决方案:选择适合高湿度环境的型号,并确保正确的测试方法和参数设置。

    总结和推荐


    ARRAY CHIP RESISTORS (型号为 YC/TC) 具有出色的性能、高可靠性和环保特性,特别适用于多种终端设备和消费电子产品。其高效的应用和低成本优势使其在市场上具备较强的竞争力。强烈推荐使用此产品,特别是对于需要高性能和环保要求的应用场合。

YC124-FR-074K75L参数

参数
电阻值 4.75KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 2mm*1mm*550μm
通用封装 0804
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC124-FR-074K75L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC124-FR-074K75L YC124-FR-074K75L数据手册

YC124-FR-074K75L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0064 ¥ 0.0565
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 565
直接购买
加入购物车
