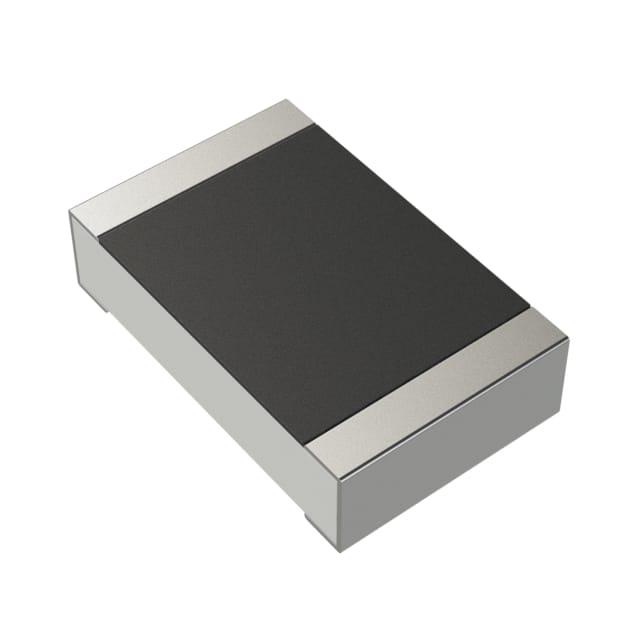

AA0805FR-07698KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 698KΩ ±1% 125mW ±150ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: Q-ZT-AA0805FR-07698KL
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA0805FR-07698KL

AA0805FR-07698KL概述

    抗硫化片式电阻技术手册

    产品简介


    Yageo推出的AA系列抗硫化片式电阻是专为汽车电子设计的产品,适用于诸如发动机控制单元、车身控制系统及安全设备等场合。该系列电阻具有广泛的阻值范围(1Ω至10MΩ),并且通过了AEC-Q200认证,具备优良的电气特性和高可靠性。AA系列电阻的尺寸包括0201到2512,能够满足不同应用需求。

    技术参数


    | 规格 | 值 |

    | 尺寸 | 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 |
    | 容差 | ±5%, ±1%, ±0.5% |
    | 最大工作电压 | AA0201:50V
    AA0402:100V
    AA0603:150V
    AA0805:300V
    AA1206:400V
    AA1210:500V
    AA1218:500V
    AA2010:500V
    AA2512:500V |
    | 最大过载电压 | 50V |
    | 绝缘耐压 | AA0201:50V
    AA0402:100V
    AA0603:150V
    AA0805:300V
    AA1206:500V
    AA1210:500V
    AA1218:500V
    AA2010:500V
    AA2512:500V |
    | 温度系数 | ±300 ppm/°C |
    | 功率等级 | AA0201:0.05W
    AA0402:0.0625W
    AA0603:0.1W
    AA0805:0.125W
    AA1206:0.25W
    AA1210:0.5W
    AA1218:1W
    AA2010:0.75W
    AA2512:1W |
    | 阻值范围 | 1Ω至10MΩ |

    产品特点和优势


    - 抗硫化性能:Yageo的AA系列电阻能够在含有硫元素的大气环境中表现出色,避免因硫化反应导致的失效。
    - 高可靠性:AA系列通过了AEC-Q200认证,保证了产品的稳定性和可靠性。
    - 环保特性:符合RoHS标准,不含卤素,符合当前环保趋势。
    - 高精度:精度可达到±0.5%,±1%,±5%。
    - 高温适应性:可在-55°C至+155°C范围内正常工作。
    - 优越的电流承受能力:最高可达10A的电流承载能力。

    应用案例和使用建议


    AA系列抗硫化片式电阻广泛应用于汽车电子领域,如发动机控制单元、车身控制系统、安全设备等。在选择电阻时,需注意以下几点:
    - 确认阻值范围和容差以匹配具体电路需求。
    - 考虑工作温度和最大工作电压以确保在极端条件下的稳定运行。
    - 使用符合要求的焊锡工艺和封装方式以提高产品寿命和可靠性。

    兼容性和支持


    - 与其他Yageo产品高度兼容,便于集成和组装。
    - 厂商提供详细的测试报告和技术文档支持,同时提供了全面的技术咨询和服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品表面出现腐蚀现象 | 确保安装环境清洁无硫化气体,使用适当的防腐蚀措施。 |
    | 温度过高导致故障 | 确保产品处于规定的温度范围内,采取散热措施。 |
    | 电流过大导致损坏 | 降低电流负载,或者选择更高功率等级的电阻。 |

    总结和推荐


    综上所述,Yageo的AA系列抗硫化片式电阻以其出色的抗硫化性能、高可靠性、精确的容差和广泛的适用温度范围,在汽车电子领域拥有显著的优势。该系列产品不仅满足严格的行业标准,而且提供了良好的成本效益比。因此,我们强烈推荐将此产品应用于需要高性能、高可靠性的汽车电子系统中。

AA0805FR-07698KL参数

参数
电阻值 698KΩ
精度 ±1%
额定功率 125mW
温度系数 ±150ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0805FR-07698KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0805FR-07698KL AA0805FR-07698KL数据手册

AA0805FR-07698KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
