PT0805JR-070R16L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 160mΩ ±5% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: ZT-PT0805JR-070R16L
供应商: 海外现货
标准整包数: 1

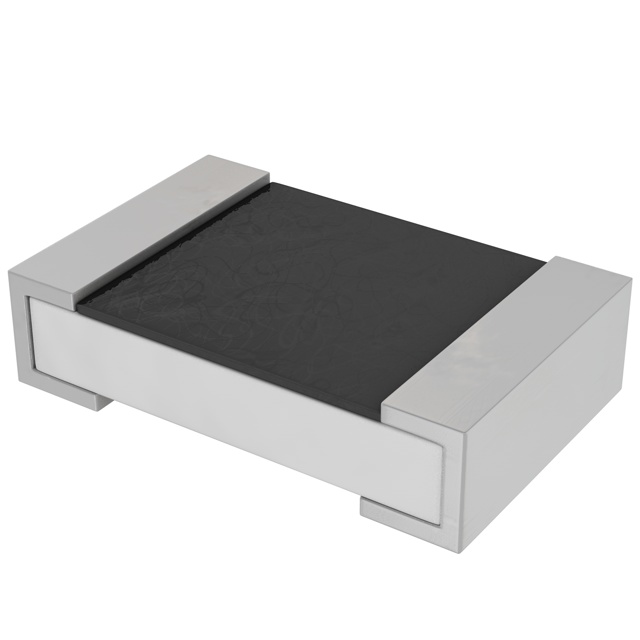

YAGEO/台湾国巨 贴片电阻 PT0805JR-070R16L

PT0805JR-070R16L概述


    产品简介


    产品名称:PT系列电流传感器
    产品类型:低TCR电阻器

    主要功能:
    PT系列电流传感器是专为高精度电流测量设计的厚膜工艺制造的产品,具有低温度系数(TCR)和高功率处理能力。该系列产品适合在多种应用场景中使用,如电源转换器、打印机设备、服务器主板、电信设备、消费电子产品以及汽车电子系统等。

    技术参数


    产品尺寸: 0402, 0603, 0805, 1206, 2010, 2512
    包装方式: 纸带卷盘(R)、凸版纸带卷盘(K)
    额定功率:
    - PT0402: 1/16W, 1/8W
    - PT0603: 1/10W, 1/5W, 1/3W
    - PT0805: 1/8W, 1/4W
    - PT1206: 1/4W, 1/2W
    - PT2010: 3/4W, 1W
    - PT2512: 1W, 2W
    最大工作电压: 随着电阻值不同而变化,具体见表格。
    工作温度范围: -55°C 至 +155°C
    额定电压: 使用以下公式确定:
    \[ V = \sqrt{P \times R} \]
    其中:
    - \( V \) 是连续额定直流或交流有效值工作电压(V)
    - \( P \) 是额定功率(W)
    - \( R \) 是电阻值(Ω)

    产品特点和优势


    1. AEC-Q200认证: 符合严格的车规级标准。
    2. 环保材料: 无卤素环氧树脂。
    3. RoHS合规: 满足国际环保要求。
    4. 高可靠性: 可减少对环境的影响,提高组件及设备的可靠性。
    5. 低电阻设计: 适用于电流感应,精度高。

    应用案例和使用建议


    应用场景:
    - 电源转换器: 在需要高精度测量的开关电源中提供精确的电流监测。
    - 打印机设备: 精确控制打印头的电流以保证稳定打印效果。
    - 服务器主板: 监测电路板上的电流,保障系统的稳定性。
    使用建议:
    - 在高湿度环境中使用时,应注意防水防潮措施。
    - 在高温环境下长时间运行时,建议监控设备温度,避免因过热导致故障。
    - 安装过程中,确保引脚焊接质量,以防止虚焊和短路现象。

    兼容性和支持


    兼容性: PT系列电流传感器适用于大多数标准SMT贴片机,可与广泛使用的电路板进行组装。此外,其低TCR特性使得该产品能够与多种常见的电子元件兼容。
    支持: 作为知名品牌Yageo的产品,PT系列电流传感器享有全面的技术支持和售后保障。若客户在使用过程中遇到任何问题,可联系Yageo的技术支持团队寻求帮助。

    常见问题与解决方案


    1. Q: 如何判断电流传感器是否损坏?
    - A: 可通过检测其电阻值和温度系数来进行诊断。若电阻值异常波动或温度系数超出正常范围,则可能是损坏的迹象。
    2. Q: 如何安装电流传感器以避免短路?
    - A: 确保正确接地,避免焊点间直接接触。同时,建议在贴片前仔细检查电路板布局,防止线路短路风险。
    3. Q: 在低温环境下电流传感器是否能正常工作?
    - A: PT系列电流传感器的工作温度范围为-55°C至+155°C,在极端低温条件下仍能保持良好的工作状态。

    总结和推荐


    综上所述,PT系列电流传感器以其出色的可靠性和广泛的适用性成为市场上备受推崇的产品。其精准度高、响应速度快且适应多种复杂工作环境的特点使其在多个领域内发挥重要作用。因此,强烈推荐在各类高精度电流测量需求的应用场合中选用此款电流传感器。

PT0805JR-070R16L参数

参数
电阻值 160mΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT0805JR-070R16L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT0805JR-070R16L PT0805JR-070R16L数据手册

PT0805JR-070R16L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0709 ¥ 0.5944
库存: 0
起订量: 926 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
