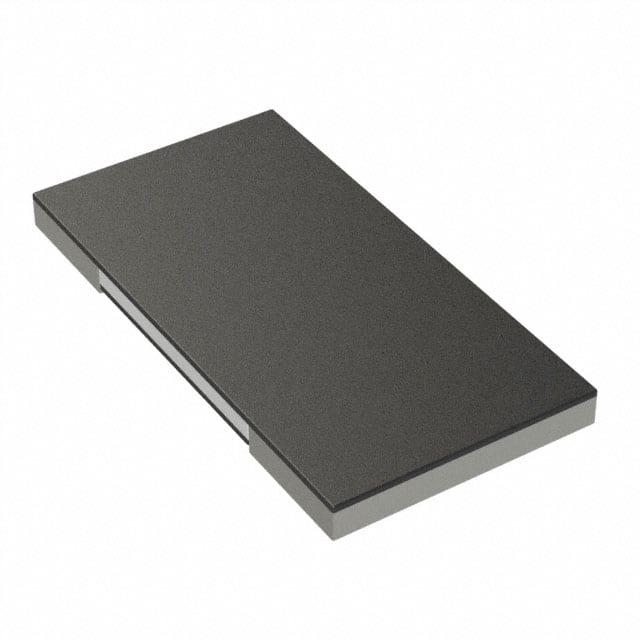

PA0603-R-070RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 0Ω 500mW ±150ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 31M-PA0603-R-070RL
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 贴片电阻 PA0603-R-070RL

PA0603-R-070RL概述

    金属低阻跳线(PA系列)技术手册解析

    产品简介


    金属低阻跳线(PA系列)是一种表面贴装型电阻器,适用于多种高精度电流检测场合。它包括四种尺寸:0201、0402、0603和0805,广泛应用于消费电子产品、计算机、电信/数据通信、工业电源供应、替代能源及汽车电子等领域。PA系列跳线符合RoHS标准,不含卤素,对环保友好。

    技术参数


    - 尺寸规格
    - 0201: 0.60± 0.03 mm × 0.31± 0.04 mm × Max. 0.35 mm
    - 0402: 1.00± 0.10 mm × 0.55± 0.10 mm × Max. 0.35 mm
    - 0603: 1.60± 0.20 mm × 0.80+0.10/-0.20 mm × 0.45± 0.15 mm
    - 0805: 2.00± 0.15 mm × 1.20± 0.15 mm × Max. 0.40 mm
    - 电气特性
    - 最大电阻值:0201<5mΩ,0402<1mΩ,0603<0.5mΩ,0805<0.2mΩ
    - 最大电流:0201 4.5A,0402 11A,0603 20A,0805 23A,50A(具体型号根据最大额定功率确定)
    - 工作温度范围:0201/0402:-55°C至+125°C;0603/0805:-55°C至+155°C
    - 封装规格
    - 采用纸带式封装,每卷数量分别为:0201: 10,000 pcs;0402: 10,000 pcs;0603: 5,000 pcs;0805: 5,000 pcs。

    产品特点和优势


    - 认证和环保
    - 通过AEC-Q200认证,采用无卤素环氧树脂,符合RoHS标准,有效降低对环境的污染。

    - 高可靠性
    - 使用非禁用材料制造,且具有高组件和设备可靠性。

    - 低电阻值
    - 用于电流检测的低电阻值设计,提高精度和稳定性。

    - 低湿度敏感度
    - 湿度敏感度等级为MSL 1,适合各种环境条件下的应用。

    应用案例和使用建议


    - 应用场景
    - 适用于消费类电子产品如移动电话、平板电脑;
    - 计算机主板、网络设备中的电流检测;
    - 电源管理模块,特别是DC-DC转换器;
    - 工业自动化控制中的精密电流监测。
    - 使用建议
    - 在选择型号时需考虑具体应用场景的工作电流和环境温度要求;
    - 遵循正确的焊接工艺以保证良好的电气连接;
    - 注意跳线位置的设计,确保不会因物理接触导致短路或开路问题。

    兼容性和支持


    - 兼容性
    - PA系列跳线与常见的PCB板具有良好的兼容性,可直接用于SMT生产线。

    - 支持服务
    - 购买前请咨询当地销售办事处、分销商或代表处,以获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题:如何正确识别跳线的方向?
    - 解决方案:通常跳线没有标记,但可以通过包装上的标签进行区分,具体详见订购信息部分。
    2. 问题:焊接过程中出现虚焊怎么办?
    - 解决方案:重新检查焊接温度和时间,必要时更换助焊剂。
    3. 问题:跳线在高低温测试中失效怎么办?
    - 解决方案:检查所选型号是否满足相应的工作温度范围,如不满足,可更换更适合的产品。

    总结和推荐


    PA系列金属低阻跳线以其出色的电气性能和环保特性,在多个行业得到广泛应用。其卓越的电流检测能力和广泛的适用温度范围使其成为精密电路设计的理想选择。综上所述,强烈推荐PA系列跳线作为高性能电流传感器解决方案。

PA0603-R-070RL参数

参数
电阻值
精度 -
额定功率 500mW
温度系数 ±150ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA0603-R-070RL数据手册
