FMP200JT-52-1K2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2KΩ ±5% 2W ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-FMP200JT-52-1K2
供应商: 海外现货
标准整包数: 1

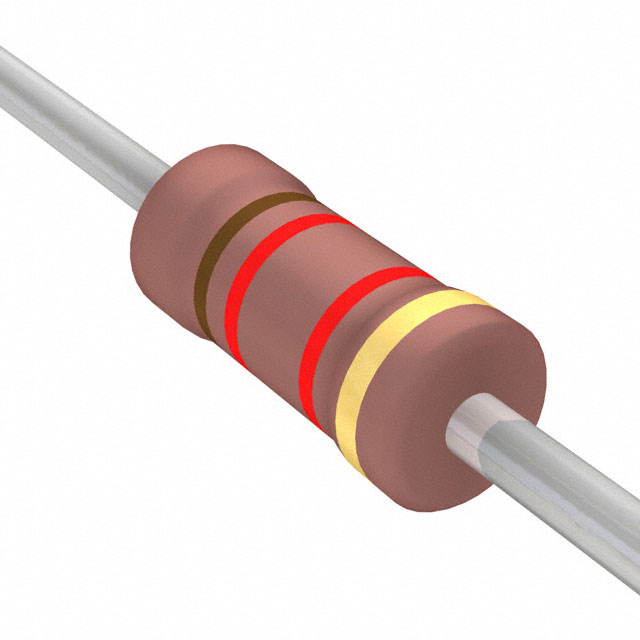

YAGEO/台湾国巨 通孔电阻 FMP200JT-52-1K2

FMP200JT-52-1K2概述

    金属膜高功率电阻产品技术手册

    产品简介


    金属膜高功率电阻(FMP系列)是专门为需要高功率处理的应用而设计的。这些电阻采用真空溅射系统制造,通过多层金属合金和保护材料沉积在高纯度陶瓷基板上,再经过螺旋沟槽切割和锡铜连接端子焊接制成。产品具有卓越的温度稳定性和火焰防护特性,广泛应用于工业控制、电源转换、通信设备等领域。

    技术参数


    - 尺寸规格(mm)
    - FMP-50: Ø3.4±0.3, H1.9±0.2, L28±2.0, øD0.45±0.05
    - FMP100: Ø6.3±0.5, H2.4±0.2, L28±2.0, øD0.55±0.05
    - FMP200: Ø9.0±0.5, H3.9±0.3, L26±2.0, øD0.55±0.05
    - FMP3WS: Ø11.5±1.0, H4.5±0.5, L35±2.0, øD0.8±0.05
    - FMP300: Ø15.5±1.0, H5.0±0.5, L33±2.0, øD0.8±0.05
    - FMP4WV: Ø17.0±1.0, H7.5±0.5, L32±2.0, øD0.8±0.05

    - 额定功率
    - FMP-50: 1/2W
    - FMP100: 1W
    - FMP200: 2W
    - FMP3WS: 3W
    - FMP300: 4W
    - 最大工作电压
    - FMP-50: 200V
    - FMP100: 350V
    - FMP200: 500V
    - FMP3WS: 750V
    - FMP300: 1,000V
    - 电阻值范围
    - 1Ω至10MΩ(E24和E96系列)
    - 温度系数
    - ±100ppm/°C
    - 操作温度范围
    - -55°C至+155°C
    - 电气特性
    - 保险丝型多层涂层,符合UL-94V-0标准
    - 符合过载测试UL-1412标准

    产品特点和优势


    - 高可靠性:采用金属膜工艺,具备出色的温度稳定性和电气特性。
    - 高性能:能够在极端环境下正常工作,如高温和低温条件。
    - 安全保护:防火和防过载功能,确保在异常情况下不会发生危险。
    - 广泛应用:适用于多种工业控制和电力转换设备,提高系统的可靠性和稳定性。

    应用案例和使用建议


    - 应用案例:
    - 用于大功率电源转换模块,如UPS系统和通信设备。
    - 在工业自动化控制系统中作为关键组件,保证系统的稳定运行。
    - 使用建议:
    - 在高环境温度下使用时,需根据温度曲线适当降低功率额定值,以延长使用寿命。
    - 在安装过程中,注意焊接温度和时间,以避免损坏电阻。

    兼容性和支持


    - 兼容性:
    - 可与其他标准电阻产品配套使用,满足不同应用场景的需求。
    - 支持和服务:
    - 厂商提供详尽的技术文档和支持服务,包括产品保修和技术咨询。

    常见问题与解决方案


    - 问题1:如何正确选择合适的电阻?
    - 解答:根据所需的功率等级、电阻值和环境条件来选择适当的型号。
    - 问题2:如何处理过热问题?
    - 解答:在高温环境下工作时,按温度降额曲线降低电阻的功率使用。

    总结和推荐


    金属膜高功率电阻(FMP系列)以其卓越的性能和广泛的适用性,在众多应用场景中表现出色。推荐在高功率和严苛环境下的应用中使用。其优异的温度稳定性和防火特性使其成为工业控制和电力转换系统的理想选择。

FMP200JT-52-1K2参数

参数
电阻值 1.2KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

FMP200JT-52-1K2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-1K2 FMP200JT-52-1K2数据手册

FMP200JT-52-1K2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0246 ¥ 0.2061
库存: 0
起订量: 2669 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
