PA1206FRF470R008L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 8mΩ ±1% 1W ±100ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: PA1206FRF470R008L
供应商: 国内现货
标准整包数: 4000

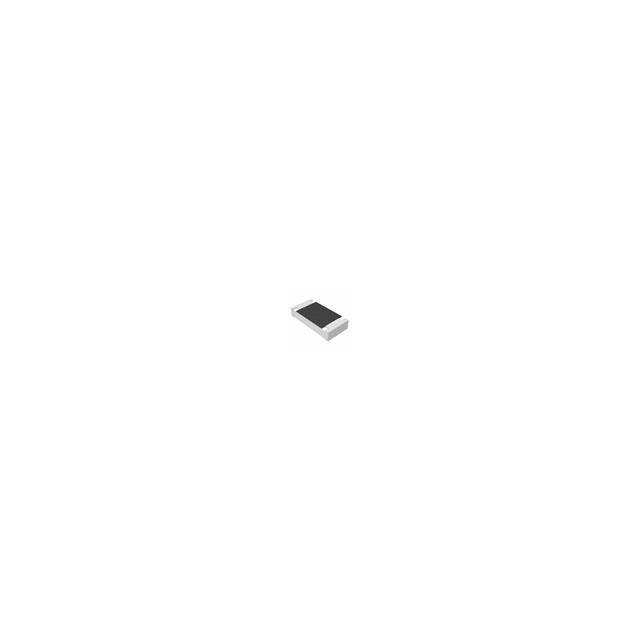

YAGEO/台湾国巨 贴片电阻 PA1206FRF470R008L

PA1206FRF470R008L概述

    Yageo PA Series Automotive Grade Current Sensor

    1. 产品简介


    Yageo PA系列是低温度系数电阻(Low TCR)的电流传感器,专为汽车级应用设计。这些产品适用于多种高精度需求的场合,如智能手机、电池管理、计算机、通信/数据通信、工业电源和汽车电子等。产品型号包括PA0201、PA0402、PA0603、PA0805、PA1206和PA2010,具备高可靠性、环境友好特性和优异的温度稳定性。

    2. 技术参数


    PA系列电流传感器的关键技术参数如下:
    - 精度等级:±0.5%(5mΩ至20mΩ),±1%,±5%
    - 尺寸:0201/0402/0603/0805/1206/2010
    - 温度系数:±50 ppm/°C、±75 ppm/°C、±100 ppm/°C、±150 ppm/°C、±200 ppm/°C
    - 工作温度范围:
    - PA0201/0402:-55°C 至 +125°C
    - PA0603/0805:-55°C 至 +155°C
    - PA1206/2010:-55°C 至 +170°C
    - 额定功率:请参考下表
    - 阻值范围:1mΩ 至 20mΩ
    - 最大耐热能力:请见图3
    | 尺寸 | 功率等级(W) | 精度 | 阻值范围(Ω) | 温度系数(ppm/°C) |

    | 0201 | 1/20W, 1/10W, 3/20W, 1/4W, , | ±1% | 5mΩ ≤ R ≤ 20mΩ | ±150 |
    | 0402 | 1/16W, 1/8W, 1/6W, 1/4W, 1/3W, | ±1% | 2mΩ ≤ R ≤ 20mΩ | ±150 |
    | 0603 | 1/10W, 1/5W, 1/3W, 2/5W, 1/2W, | ±0.5% | 1mΩ ≤ R ≤ 20mΩ | ±200 |
    | 0805 | 1/8W, 1/4W, , 1/2W, , 1W | ±0.5% | 10mΩ | ±150 |
    | 1206 | 1/4W, 1/2W, , 1W, , | ±0.5% | 5mΩ ≤ R ≤ 20mΩ | ±100 |
    | 2010 | 0.5W, 1W, 1.5W, , , | ±1% | 1mΩ ≤ R ≤ 20mΩ | ±50 |

    3. 产品特点和优势


    - AEC-Q200认证:符合汽车电子标准,适合严苛的车载应用。
    - 无卤素环氧树脂:环保且减少有害废物。
    - 高组件和设备可靠性:采用优质材料,适合高精度应用。
    - 低电阻感测:采用低电阻材料以实现高精度感测。
    - 湿度敏感等级:MSL 1,确保存储和运输过程中不会受损。

    4. 应用案例和使用建议


    PA系列电流传感器广泛应用于各类电子产品中,例如手机电池管理、计算机主板和汽车电子系统等。根据手册中的应用场景,推荐以下使用建议:
    - 在电池管理系统中,确保电流传感器的精确度和温度稳定性。
    - 在通信设备中,选择适当尺寸和精度的电流传感器以满足功耗要求。
    - 在汽车电子应用中,由于其高可靠性和环境适应性,可以用于多种车载电子控制单元。

    5. 兼容性和支持


    - 兼容性:PA系列电流传感器与常见的电路板设计和装配流程兼容。
    - 支持:建议用户联系当地销售办事处、分销商和代表处获取详细支持信息。

    6. 常见问题与解决方案


    - 问题1:如何测试电流传感器的精度?
    解答:使用标准电压源和万用表进行测试,参考手册中的“测试条件和程序”部分。

    - 问题2:传感器在高温下的表现如何?
    解答:PA系列在高至+170°C的工作温度范围内具有优异的稳定性。详细测试数据请参考手册。

    7. 总结和推荐


    Yageo PA系列电流传感器是一款高精度、高稳定性的产品,适用于各种高要求的应用场景。其优良的性能、可靠的环境适应性和广泛的适用范围使其在市场上具有很强的竞争力。强烈推荐给需要高性能电流感测解决方案的工程师和设计师。

PA1206FRF470R008L参数

参数
电阻值 8mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

PA1206FRF470R008L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PA1206FRF470R008L PA1206FRF470R008L数据手册

PA1206FRF470R008L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.3093
40000+ ¥ 0.3
库存: 36000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1237.2
