RT0805BRD072K55L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.55KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号: RT0805BRD072K55L
供应商: 国内现货
标准整包数: 5000

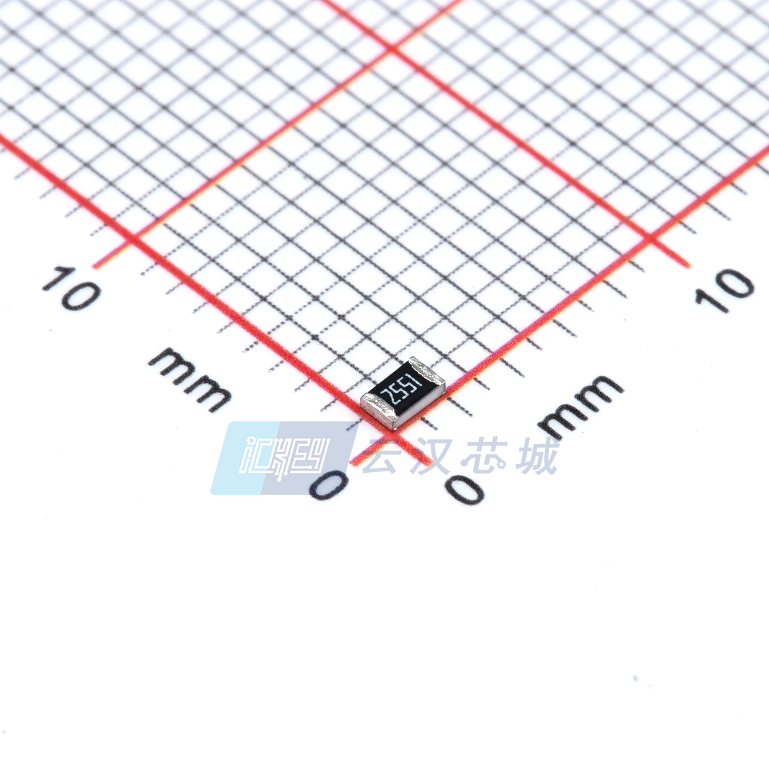

YAGEO/台湾国巨 贴片电阻 RT0805BRD072K55L

RT0805BRD072K55L概述


    产品简介


    THIN FILM CHIP RESISTORS RT系列
    本系列产品为高精度高稳定性的贴片电阻,适用于广泛的电子设备和系统。这些电阻采用薄膜工艺制造,具有0.01%至1%的精确度和5至50 ppm/°C的温度系数。该系列提供了多种尺寸(0201/0402/0603/0805/1206/1210/2010/2512),符合RoHS标准。

    技术参数


    - 尺寸:0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512
    - 精度范围:0.01%至1%
    - 温度系数(TCR):5至50 ppm/°C
    - 工作温度范围:–55°C 至 +125°C(部分型号为+155°C)
    - 额定功率:
    - RT0201:1/20W
    - RT0402:1/16W
    - RT0603:1/10W
    - RT0805:1/8W
    - RT1206:1/4W
    - RT1210:1/4W
    - RT2010:1/2W
    - RT2512:3/4W
    - 最大工作电压:最高达400V
    - 电阻值范围:
    - RT0201:22Ω 至 75KΩ
    - RT0402:4.7Ω 至 240KΩ
    - RT0603:1Ω 至 1MΩ
    - RT0805:1Ω 至 1.5MΩ
    - RT1206:1Ω 至 1.5MΩ
    - RT1210:4.7Ω 至 1MΩ
    - RT2010:4.7Ω 至 1MΩ
    - RT2512:4.7Ω 至 1MΩ

    产品特点和优势


    1. 环保材料:产品不含卤素,环氧树脂为无卤素环氧树脂。
    2. 高可靠性:组件和设备可靠性高,有助于减少环境污染。
    3. 节省空间:能够显著节省PCB空间。
    4. 无禁用材料:生产过程中使用的所有材料均无禁用物质。

    应用案例和使用建议


    这些电阻广泛应用于多种设备,如转换器、打印机、服务器板、电信设备和消费电子产品。
    应用示例
    - 转换器:在电源管理模块中使用,确保稳定的输出电压。
    - 打印设备:在打印头控制电路中使用,保证精确的电流控制。
    - 服务器板:用于服务器电源管理,确保高效稳定的电力供应。
    - 电信:在信号处理电路中使用,提高信号质量。
    - 消费电子:用于便携式设备中,节省空间且可靠。
    使用建议
    - 在高频应用中,选择较低温度系数(如5 ppm/°C)以减小温漂。
    - 在高功率应用中,选用较大的电阻尺寸(如2010或2512),以避免过热。
    - 在高湿度环境中使用时,可考虑增加额外的防护措施,如涂覆防护层。

    兼容性和支持


    该产品与其他常见的电子元器件和设备高度兼容,便于集成到现有设计中。厂商提供全面的技术支持和售后服务,确保用户能够充分利用这些电阻的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温漂较大 | 选择温度系数较低的型号(如5 ppm/°C) |
    | 功率不足 | 更换为更大尺寸的电阻(如2010或2512) |
    | 焊接不牢固 | 检查焊接条件,使用合适的焊接温度和时间 |

    总结和推荐


    总结:THIN FILM CHIP RESISTORS RT系列是高精度、高稳定性的理想选择,适用于多种应用场景。这些电阻具有出色的性能、环保特性和市场竞争力。
    推荐:强烈推荐使用THIN FILM CHIP RESISTORS RT系列电阻,尤其是对于需要高精度、高可靠性和低温度漂移的应用场合。

RT0805BRD072K55L参数

参数
电阻值 2.55KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT0805BRD072K55L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RT0805BRD072K55L RT0805BRD072K55L数据手册

RT0805BRD072K55L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.1727
50000+ ¥ 0.1675
库存: 95000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 863.5
