RC0100JR-073KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 3KΩ ±5% 31.25mW 01005 贴片安装 400μm*200μm*150μm
供应商型号: 603-RC0100JR-073KL
供应商: Mouser
标准整包数: 1

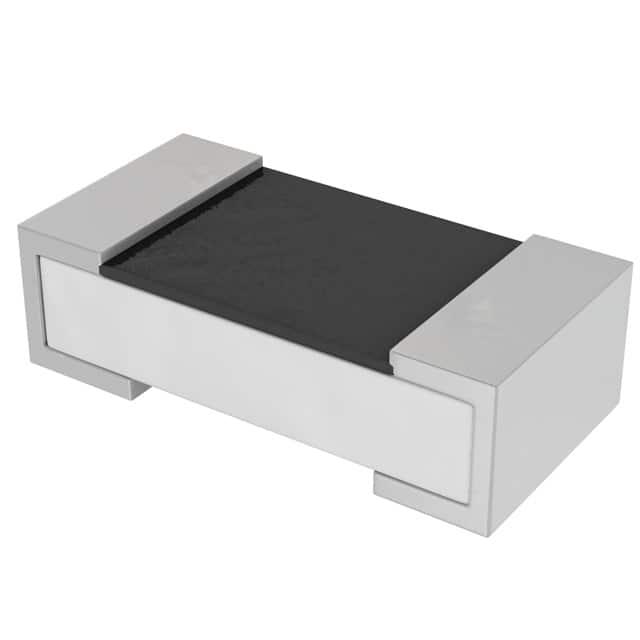

YAGEO/台湾国巨 贴片电阻 RC0100JR-073KL

RC0100JR-073KL概述

    通用片式电阻技术手册

    产品简介


    本手册介绍了Yageo公司生产的通用片式电阻(RCL系列),该系列适用于各类通用场合。电阻采用厚膜工艺制造,两端配有无铅端子,符合RoHS标准且不含卤素,确保环保要求。该系列产品提供多种尺寸选择,能够满足各种设计需求。

    技术参数


    RCL系列电阻的技术规格如下:
    | 尺寸 | 容差 | 包装类型 | 电阻值范围 | 温度系数 |

    | 0075 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 5Ω ≦ R ≦ 1MΩ | -200~+600ppm/℃ |
    | 0100 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 22MΩ | -200~+600ppm/℃ |
    | 0201 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 10MΩ | -100~+350ppm/℃ |
    | 0402 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 22MΩ | -200~+600ppm/℃ |
    | 0603 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 22MΩ | -200~+600ppm/℃ |
    | 0805 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 100MΩ | -200~+600ppm/℃ |
    | 1206 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 100MΩ | -200~+600ppm/℃ |
    | 1210 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 22MΩ | -200~+600ppm/℃ |
    | 1218 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 1MΩ | -200~+600ppm/℃ |
    | 2010 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 22MΩ | -200~+600ppm/℃ |
    | 2512 | ±0.1%, ±0.5%, ±1%, ±5% | 纸带盘 (R)、防静电盘 (S) | 1Ω ≦ R ≦ 22MΩ | -200~+600ppm/℃ |

    产品特点和优势


    1. 环保特性:无卤素环氧树脂材料,减少环境有害废物。
    2. 高可靠性:高性能陶瓷基体,提高组件和设备的可靠性。
    3. 节省空间:小尺寸封装,适合紧凑型电路设计。
    4. 低TCR:温度系数低,保证长期稳定性。

    应用案例和使用建议


    RCL系列电阻广泛应用于消费电子、工业控制、通信设备等领域。例如,在电池充电器电路和DC-DC转换器中,PF型号的电阻非常适合电流感应应用。对于需要高精度和稳定性的场合,可以优先选择容差较小的产品。

    兼容性和支持


    RCL系列电阻具备良好的兼容性,可与其他常见的SMT元件配合使用。Yageo公司提供全方位的技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问:如何正确识别电阻值?
    - 答:电阻值可以通过标记读取,如RC0402 97R6表示97.6Ω。

    2. 问:如何处理过载情况?
    - 答:过载电压不得超过最大工作电压,应按设计要求限制电流。

    总结和推荐


    综上所述,Yageo公司的RCL系列电阻具有出色的可靠性和环境适应性,适用于广泛的工业和消费类电子产品。特别适合需要精确和稳定电阻值的应用场合。强烈推荐给追求高品质和高可靠性的客户。
    如有进一步的需求或疑问,欢迎联系Yageo销售团队获取更多技术支持和服务。

RC0100JR-073KL参数

参数
电阻值 3KΩ
精度 ±5%
额定功率 31.25mW
温度系数 -
长*宽*高 400μm*200μm*150μm
通用封装 01005
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0100JR-073KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0100JR-073KL RC0100JR-073KL数据手册

RC0100JR-073KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.138 ¥ 1.1661
10+ $ 0.0564 ¥ 0.4762
100+ $ 0.0414 ¥ 0.3498
500+ $ 0.0357 ¥ 0.3012
1000+ $ 0.0275 ¥ 0.2324
2500+ $ 0.0209 ¥ 0.1766
10000+ $ 0.0173 ¥ 0.146
20000+ $ 0.014 ¥ 0.1186
库存: 16577
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.16
