首页  >  产品百科  >  FKN3WSJT-73-22R

FKN3WSJT-73-22R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22Ω ±5% 3W 导线安装 15.5mm(长度)
供应商型号: N-FKN3WSJT-73-22R
供应商: 云汉优选
标准整包数: 1

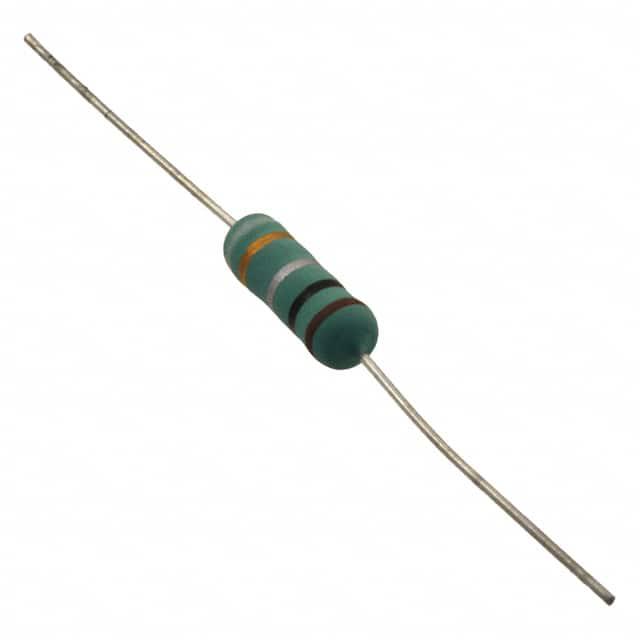

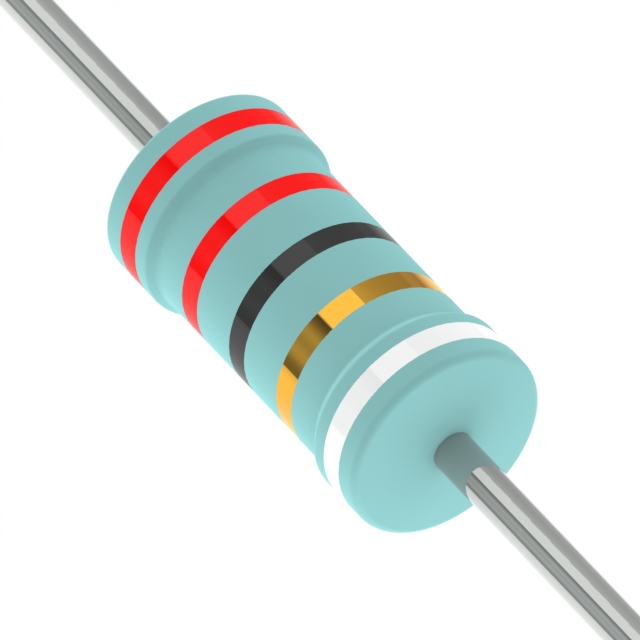

YAGEO/台湾国巨 通孔电阻 FKN3WSJT-73-22R

FKN3WSJT-73-22R概述

    高品质熔断式焰火防护型线绕电阻FKN系列技术手册

    产品简介


    FKN系列为一款高品质的熔断式焰火防护型线绕电阻,适用于多种工业及消费电子产品中。它具有±1% 和±5% 的精度范围,并提供从1/2瓦到7瓦的功率选择。该产品符合RoHS标准,并且不含卤素,适合用于充电器、适配器、家用电器、照明系统以及安全应用等领域。

    技术参数


    | 参数 | 值 |

    | 功率范围 | 1/2W至7W |
    | 精度范围 | ±1%, ±5% |
    | 工作温度范围 | -40°C至+155°C |
    | 绝缘电压 | 300V |
    | 脉冲电压测试(1.2/50μs) | FKN1WSJT-52-6R8为1000V |
    | 熔断特性 | R≤2.0Ω时,在36倍额定功率下熔断时间小于60秒;R>2.0Ω时,在25倍额定功率下熔断时间小于60秒 |

    产品特点和优势


    - UL1412认证:符合严格的UL安全标准。
    - 快速熔断:在特定条件下能够在60秒内快速熔断。
    - 出色的浪涌性能:可以满足定制化的浪涌需求。
    - 阻燃涂层:达到UL-94V-0等级,保障产品安全。
    - 宽泛的工作温度范围:能够适应极端的工作环境。

    应用案例和使用建议


    FKN系列广泛应用于家用电器、安全应用以及充电器和适配器等。在高温环境下(如50°C以上),可以选择更高功率的型号以确保正常工作。对于特别高的可靠性要求的应用场合,如航空航天、医疗设备、电力控制设备等,需要进一步确认产品规格是否满足特殊需求。

    兼容性和支持


    该产品设计用于通过各种标准和测试,与其他电子元件兼容性良好。制造商提供详细的技术支持和维护服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题1:产品在使用过程中突然失效。
    - 解决方案:检查负载是否超过其额定功率,避免过载情况的发生。
    - 问题2:焊接后出现接触不良。
    - 解决方案:使用正确的焊接工艺和工具,确保良好的电气连接。

    总结和推荐


    FKN系列线绕电阻凭借其卓越的安全性能和高可靠性,在多个应用领域中展现出色的表现。尽管价格相对较高,但考虑到其优异的性能和安全保障,非常值得推荐。特别是在需要严格安全规范的应用场合,如家用电器和安全设备中,该系列产品是一个可靠的选择。

FKN3WSJT-73-22R参数

参数
电阻值 22Ω
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,卷带包装

FKN3WSJT-73-22R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FKN3WSJT-73-22R FKN3WSJT-73-22R数据手册

FKN3WSJT-73-22R封装设计

查看详情并下载
Symbol
Footprint
3D Model
