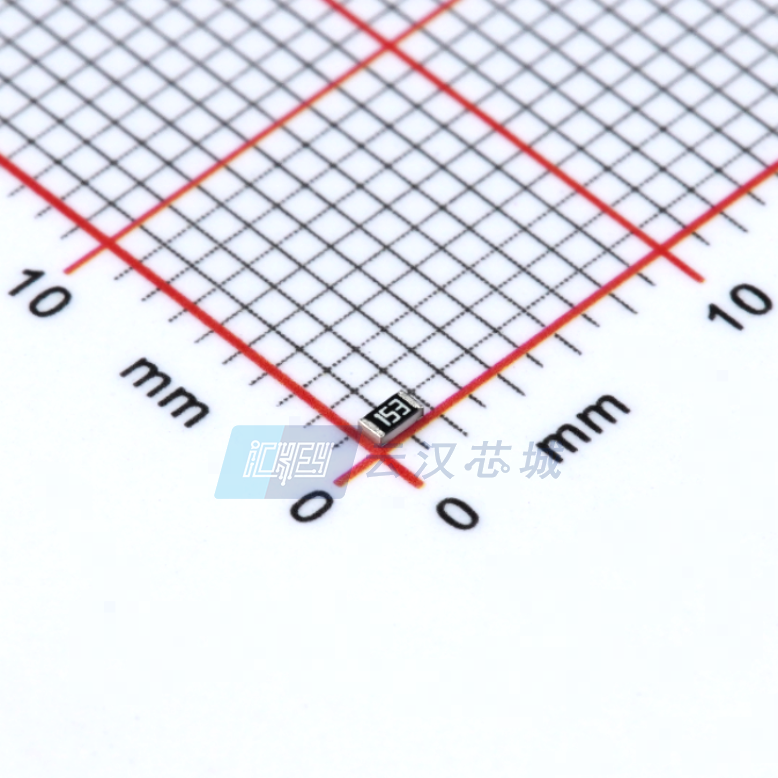

RC0603JR-0715KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 15KΩ ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 31M-RC0603JR-0715KL
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 贴片电阻 RC0603JR-0715KL

RC0603JR-0715KL概述


    产品简介


    本产品是Yageo公司的通用芯片电阻系列(RCL系列),主要用于各类通用场合的应用。该系列产品提供了多种尺寸规格(0075/0100/0201/0402/0603/0805/1206/1210/1218/2010/2512)以适应不同的电路需求,确保高可靠性和低环境污染。主要适用于电子设备中的电流控制、分压、匹配以及其他各种通用功能。

    技术参数


    - 尺寸规格:0075, 0100, 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 精度等级:±0.1%, ±0.5%, ±1%, ±5%
    - 温度系数:根据规格而定,具体范围见表2
    - 额定功率:根据型号不同,具体见表2
    - 最大工作电压:根据型号不同,具体见表2
    - 工作环境:-55℃到155℃(根据不同型号略有不同)

    产品特点和优势


    - 环保材料:所有产品均采用无卤素环氧树脂,符合RoHS标准,减少环境污染。
    - 高可靠性:产品具有较高的组件和设备可靠性,能够在宽泛的工作温度范围内稳定运行。
    - 节省空间:表面贴装设计减少了PCB上的空间占用,提升了设备的整体紧凑性。
    - 非禁用材料:生产过程中不使用任何禁用材料,确保产品安全可靠。

    应用案例和使用建议


    这些电阻器广泛应用于各种电子设备中,例如电池充电电路、直流-直流转换器以及分压电路。根据其精确度等级,可以选择合适的电阻值用于不同的电流感测应用。例如,在高精度电流测量系统中,可以选用±0.1%误差等级的产品以提高准确性。
    使用建议:在使用时需注意所选型号的温度系数和额定功率,避免过载导致的损坏。建议在复杂电路中进行模拟仿真,确保电阻器在电路中的正确放置与选择。

    兼容性和支持


    这些电阻器可与大多数标准的PCB贴装工艺兼容,且有多种包装形式可供选择,包括纸带和盘式包装。Yageo公司提供详尽的技术支持文档和样品服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何选择合适尺寸的电阻?
    - A: 根据电路所需的额定功率和工作温度选择合适尺寸的电阻,详细信息见表2。
    - Q: 如何识别产品标识?
    - A: 根据电阻器上的标记规则(表3),通过三位或四位数字加上字母表示阻值。
    - Q: 如何处理电阻器过载?
    - A: 确保实际工作电压不超过规定最大值,并留有足够的余量。若出现过载现象,及时检查电路并调整负载。

    总结和推荐


    总体而言,Yageo公司的RCL系列通用芯片电阻是一款高性能、环保且适用广泛的电阻器产品。其优异的稳定性、可靠的电气特性以及丰富的型号选择,使其成为众多电子设备的理想选择。建议在需要高精度、可靠性和空间利用率的场合中优先考虑这款产品。

RC0603JR-0715KL参数

参数
电阻值 15KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RC0603JR-0715KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0603JR-0715KL RC0603JR-0715KL数据手册

RC0603JR-0715KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
