P61089B

产品分类: TVS二极管/ESD抑制器
厂牌: YAGEO/台湾国巨

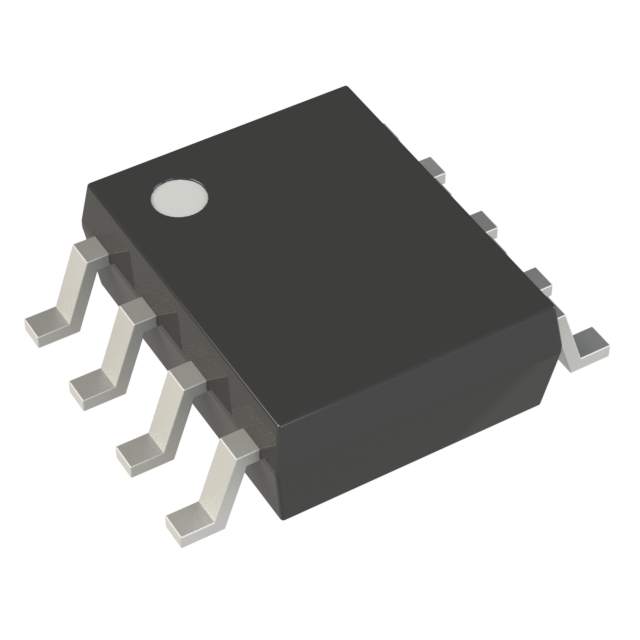

产品描述: 30A SOIC-8 贴片安装 3.9mm(宽度)
供应商型号: 3103893
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 TVS二极管/ESD抑制器 P61089B

P61089B概述

    THYRISTOR SURGE SUPPRESSORS P61089B 技术手册综述

    产品简介


    THYRISTOR SURGE SUPPRESSORS P61089B 是一款专为高电压保护设计的双线程可编程瞬态电压抑制器(TVS)。该产品主要用于保护2线和传统的SLICs(模拟线路接口电路)免受瞬态过电压的影响。它广泛应用于通信设备、数据传输和网络设施等领域,确保设备在高压环境中稳定运行。

    技术参数


    THYRISTOR SURGE SUPPRESSORS P61089B 的技术规格如下:
    - 重复峰值关断电压(VDRM):-170 V
    - 重复峰值门阴极电压(VGKRM):-170 V
    - 非重复峰值通态电流(IPP):
    - 10/1000μs:30 A
    - 5/320μs:40 A
    - 1.2/50μs:100 A
    - 2/10μs:120 A
    - 非重复峰值通态电流(ITSM):
    - 0.1s:11 A
    - 1s:4.8 A
    - 5s:2.7 A
    - 300s:0.95 A
    - 900s:0.93 A
    - 动态开关电压:VFP 和 VDGL
    - 最大负触发电压范围:VMGL = -155 V
    - 最大门触发电流:IGT = 5 mA
    - 保持电流:IH > 150 mA
    - 热阻抗(RθJA):120 ℃/W
    - 工作温度范围:TA = -40 至 +85 ℃
    - 存储温度范围:TSTG = -40 至 +150 ℃
    - 引脚焊接温度:TLS = 300 ℃(混合)

    产品特点和优势


    THYRISTOR SURGE SUPPRESSORS P61089B 具备以下特点和优势:
    - 双线程可编程:适用于多种应用场景,提高了灵活性。
    - 低动态开关电压:有助于减少能量损耗和提高效率。
    - 宽负触发电压范围:-155 V 的负触发电压范围使得其适用于广泛的负电压环境。
    - 低门触发电流:5 mA 的最大门触发电流有助于减少印刷电路板上的电流消耗。
    - 无老化:该组件不受老化影响,提供可靠的保护。
    - 符合标准:满足UL1950、IEC950/CSA C22.2、UL1459 和 FCC Part 68 等多种标准。
    - 环保:RoHS 合规且无卤素,符合现代环保要求。

    应用案例和使用建议


    THYRISTOR SURGE SUPPRESSORS P61089B 主要应用于电信和数据传输设备,例如调制解调器和线路卡。在这些应用场景中,该组件能够有效保护电路免受瞬态过电压的损害。使用时应注意以下几点建议:
    - 环境温度控制:确保工作环境温度在规定的范围内,以保证组件的正常运行。
    - 正确的安装:遵循制造商提供的安装指南,确保正确连接并散热良好。
    - 电源管理:注意保持合适的电源管理和稳定的供电条件,以防止过电压对组件造成损害。

    兼容性和支持


    THYRISTOR SURGE SUPPRESSORS P61089B 可与各种标准接口和电路设计兼容。制造商提供了详尽的技术文档和支持服务,帮助客户解决任何可能的技术问题。用户可以通过官方网站获取最新的技术资料和售后服务。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题及相应的解决方案:
    - 问题:温度超出工作范围导致性能下降。
    - 解决方案:确保工作环境温度在 -40℃ 到 +85℃ 之间,并采取适当的散热措施。
    - 问题:组件电流消耗异常。
    - 解决方案:检查门触发电流设置是否合理,并确认连接线路无短路情况。
    - 问题:性能不达标。
    - 解决方案:检查安装过程是否正确,并参照制造商提供的安装指南进行校正。

    总结和推荐


    THYRISTOR SURGE SUPPRESSORS P61089B 是一款性能优越的瞬态电压抑制器,具备低动态开关电压、宽负触发电压范围和低门触发电流等特点,特别适合用于电信和数据传输设备中。产品通过多项国际标准认证,具备可靠的保护性能和良好的环境适应能力。推荐在需要高性能瞬态电压保护的应用中采用此产品。

P61089B参数

参数
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 30A
长*宽*高 3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P61089B数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 TVS二极管/ESD抑制器 YAGEO/台湾国巨 P61089B P61089B数据手册

P61089B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.3044
10+ ¥ 3.2609
100+ ¥ 2.9218
500+ ¥ 2.8696
1000+ ¥ 2.8174
5000+ ¥ 2.8174
库存: 2422
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.6
