首页  >  产品百科  >  RSF2WSJT-73-12R

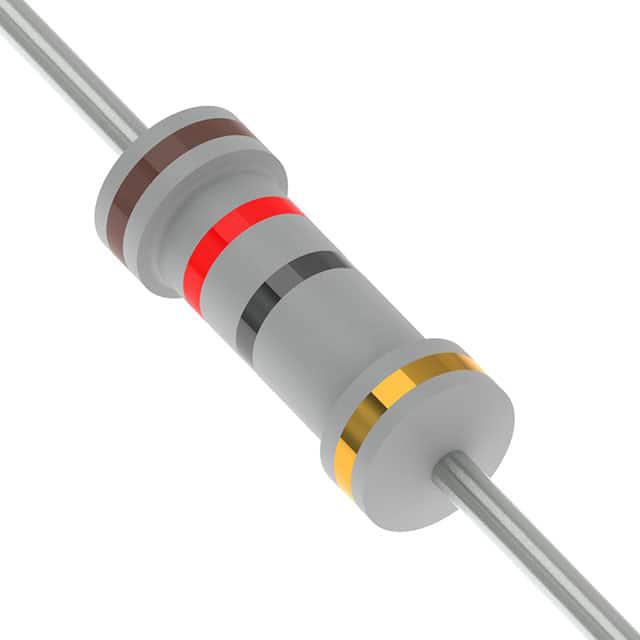

RSF2WSJT-73-12R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 12Ω ±5% 2W ±300ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: ZT-RSF2WSJT-73-12R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 RSF2WSJT-73-12R

RSF2WSJT-73-12R概述

    金属氧化膜防爆电阻RSF系列技术手册

    产品简介


    金属氧化膜防爆电阻(RSF系列)是专为需要稳定性和均匀特性的应用而设计的。该系列包含标准型和超小型两种风格,具有卓越的电气特性和高可靠性。这些电阻适用于广泛的电子设备,如工业控制系统、通信设备、医疗仪器和家电等。

    技术参数


    - 额定功率: 1/4W, 1/2W, 1W, 2W, 3W, 5W
    - 阻值范围: 1Ω - 1MΩ
    - 阻值精度: ±2%, ±5%
    - 温度系数: ±300ppm/°C
    - 最高工作电压:
    - 标准型: 最高达750V
    - 超小型: 最高达700V
    - 最高过载电压:
    - 标准型: 最高达1000V
    - 超小型: 最高达900V
    - 绝缘耐压: 250V - 500V
    - 工作温度范围: -55°C至+155°C

    产品特点和优势


    - 稳定性高: 温度系数低,确保在各种环境下表现出色。
    - 防爆特性: 通过多层涂层技术实现防爆保护,符合UL-94V-0和UL-1412标准。
    - 可靠性强: 经过一系列严格测试,确保在恶劣条件下仍能正常工作。
    - 广泛适用: 适用于多种电子设备,尤其适合对精度要求较高的场合。

    应用案例和使用建议


    - 工业控制: 在自动化生产线中,用于电流检测和负载调节。
    - 通信设备: 作为电源管理中的限流电阻,确保系统安全运行。
    - 医疗仪器: 用于精密测量电路,提供高精度的阻值控制。
    - 家电: 作为安全保护组件,防止电路过载导致火灾。
    使用建议:
    - 当工作环境温度超过70°C时,需按照图表所示降额使用。
    - 定期检查电阻的外观和电气特性,确保其性能稳定。

    兼容性和支持


    - 与其他电子元器件和设备具有良好的兼容性。
    - 厂商提供详尽的技术支持和售后服务,包括安装指导、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题: 阻值漂移
    - 解决方案: 确保工作环境温度不超过规定范围,并进行定期校准。
    2. 问题: 过热损坏
    - 解决方案: 使用时注意不要超过最大额定功率,并在必要时采取散热措施。
    3. 问题: 无法承受高压
    - 解决方案: 选择更高额定电压的型号,并确保正确连接以避免过压。

    总结和推荐


    RSF系列金属氧化膜防爆电阻凭借其高稳定性和可靠性,在众多应用中展现出卓越的性能。无论是对于工业控制还是精密测量,它都能提供稳定的电流管理和高效的保护功能。鉴于其广泛的应用范围和可靠的表现,我们强烈推荐此系列产品。

RSF2WSJT-73-12R参数

参数
电阻值 12Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

RSF2WSJT-73-12R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 RSF2WSJT-73-12R RSF2WSJT-73-12R数据手册

RSF2WSJT-73-12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
