PT2010FK-070R82L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 820mΩ ±1% 750mW ±75ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: A-PT2010FK-070R82L
供应商: 云汉优选
标准整包数: 4000

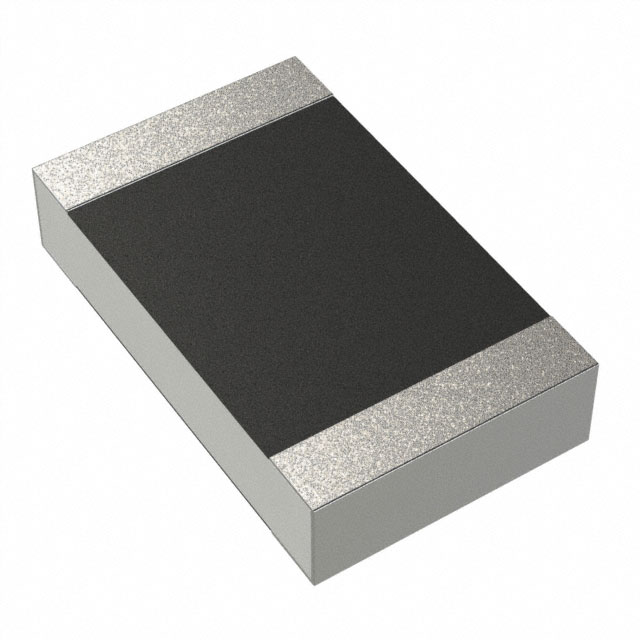

YAGEO/台湾国巨 贴片电阻 PT2010FK-070R82L

PT2010FK-070R82L概述

    # PT系列电流传感器技术手册

    产品简介


    PT系列电流传感器是专门为低TCR(温度系数电阻)和高功率应用设计的电子元器件。这些传感器通过厚膜工艺制造,具有无铅端接,适用于各种需要精确测量电流的应用场景。它们广泛应用于各类电子产品中,如电源转换器、打印机、服务器板、电信设备、消费类电子产品以及汽车电子设备等。

    技术参数


    - 尺寸:0402/0603/0805/1206/2010/2512
    - 阻值范围:25 mΩ至910 mΩ
    - 容差:±1%,±2%,±5%
    - 额定功率:
    - PT0402:1/16W
    - PT0603:1/10W,1/5W,1/3W
    - PT0805:1/8W,1/4W
    - PT1206:1/4W,1/2W
    - PT2010:3/4W,1W
    - PT2512:1W,2W
    - 工作温度范围:-55°C 至 +155°C
    - 最大工作电压:依据阻值不同而变化,计算公式为 \( V = \sqrt{P \times R} \)
    - 最大温漂系数:根据不同尺寸和阻值范围,最大温漂系数有所不同
    - 使用寿命测试:经过1000小时的高温暴露测试,温漂系数偏差在±1.0%+0.0005Ω以内
    - 防水和湿气防护等级:MSL 1级

    产品特点和优势


    1. AEC-Q200认证:确保了产品质量符合汽车电子行业标准。
    2. 环保材料:采用卤素自由环氧树脂封装,无铅端接,符合RoHS标准。
    3. 高可靠性:在复杂的工作环境下仍能保持良好的性能,降低维修成本。
    4. 低阻值:应用于电流传感时能够提供精确的测量结果。

    应用案例和使用建议


    PT系列电流传感器适用于多种电子设备和系统,例如电源转换器、服务器板等。以下是一些实际应用示例和建议:
    - 电源转换器:可实现高效电流监控和保护,确保输出电流稳定。
    - 服务器板:用于监控服务器电源模块的电流,保障服务器的稳定运行。
    - 汽车电子:可用于汽车电池管理系统,确保电池的正常工作和安全。
    使用建议:
    - 确保传感器安装位置远离热源,避免过热影响精度。
    - 定期进行电气特性测试,确保传感器处于最佳状态。

    兼容性和支持


    - 兼容性:与大多数SMT生产线兼容,方便大批量生产。
    - 支持和维护:厂商提供详细的用户手册和技术支持服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现虚焊 | 检查焊接温度和时间,确保焊点饱满 |
    | 电流读数不稳定 | 检查传感器是否安装到位,确认连接线无接触不良 |
    | 使用过程中发热严重 | 检查周围环境温度,确保传感器安装位置通风良好 |

    总结和推荐


    PT系列电流传感器是一款高性能的电流传感设备,具备出色的精度和可靠性。适合广泛应用于各类电子产品和系统中。如果您需要一个在极端环境下依然能够提供精准测量结果的电流传感器,PT系列将是一个理想的选择。我们强烈推荐这款产品给所有需要高性能电流传感功能的用户。

PT2010FK-070R82L参数

参数
电阻值 820mΩ
精度 ±1%
额定功率 750mW
温度系数 ±75ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

PT2010FK-070R82L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT2010FK-070R82L PT2010FK-070R82L数据手册

PT2010FK-070R82L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.6156
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 2462.4
