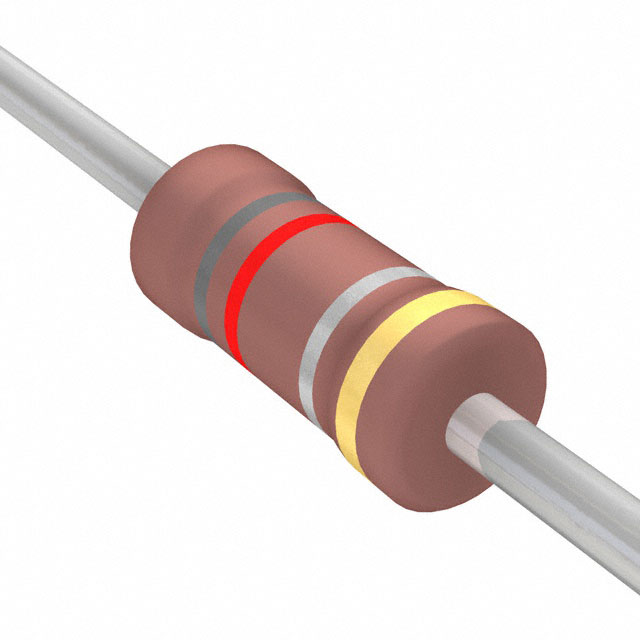

FMP200JT-52-0R82

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 820mΩ ±5% 2W ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-FMP200JT-52-0R82
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP200JT-52-0R82

FMP200JT-52-0R82概述

    高品质金属膜电阻器技术手册

    产品简介


    本手册介绍的是FMP系列金属膜高功率电阻器,采用真空溅射系统制造,通过多层混合金属合金和保护材料在经过精心处理的高纯度陶瓷基底上沉积而成。之后,螺旋切割工艺会在阻值层中形成沟槽,并将镀锡连接引线焊接在端帽上。这些电阻器表面涂覆了一层粉红色的涂层,增强了其防燃性。适用于各种高功率应用,如电源、变频器、通信设备、医疗仪器等。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 长度 (mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 直径 (mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 引脚间距 (mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 焊接孔直径 (mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级 | 1/2W | 1W | 2W | 3W | 3W |
    | 最大工作电压 | 200V | 350V | 500V | 750V | 750V |
    | 最大过载电压 | 400V | 600V | 700V | 1,000V | 1,000V |
    | 绝缘耐压 | 300V | 500V | - | - | - |
    | 电阻范围 | 1Ω-4.7MΩ | 1Ω-4.7MΩ | 1Ω-4.7MΩ | 1Ω-4.7MΩ | 1Ω-4.7MΩ |
    | 工作温度范围 | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C | -55°C至+155°C |

    产品特点和优势


    1. 高可靠性:通过了多项严格测试,确保长期稳定运行。
    2. 高温适应性:能够在极端高温环境下工作(最高至155°C)。
    3. 抗过载能力:设计满足多重过载测试标准,防止故障和损坏。
    4. 宽泛的电阻范围:提供多种阻值选择,适合不同应用场景。
    5. 易于安装:尺寸小巧,引脚间距标准,便于集成到现有电路中。

    应用案例和使用建议


    应用案例
    - 电源模块:在电源转换过程中吸收大量能量,需要高可靠性的电阻器。
    - 工业控制设备:用于信号调节和分压网络,要求精准且耐温。
    - 医疗仪器:需在高精度、低噪音条件下工作,对稳定性要求极高。
    使用建议
    - 在使用高功率型号时,注意在超过70°C的工作温度下进行功率降额。
    - 定期检查和清洁焊接孔,确保良好的导电性。
    - 确保在高温环境中使用时保持适当的散热,避免因过热导致的性能下降。

    兼容性和支持


    - 兼容性:广泛适用于各种电路板和电源设备,具有标准化的引脚间距。
    - 支持与维护:提供全面的技术文档和支持服务,包括在线指导和现场技术支持。

    常见问题与解决方案


    1. 问题:长时间高温运行后,电阻器发热严重。
    - 解决方案:检查散热措施是否充分,必要时增加外部散热装置。

    2. 问题:焊接孔不易上锡。
    - 解决方案:确保焊接孔表面无污染,可以尝试使用助焊剂提高润湿效果。

    3. 问题:电阻值出现偏差。
    - 解决方案:检查是否在规定的温度范围内工作,或确认是否达到规定时间的过载测试。

    总结和推荐


    FMP系列金属膜高功率电阻器以其卓越的性能、广泛的适用性和严格的制造标准,在各类高功率应用中表现出色。无论是在工业控制还是医疗设备中,都能提供可靠的性能保障。综合考虑其优异的耐温性能和稳定可靠的特性,我们强烈推荐使用FMP系列电阻器。

FMP200JT-52-0R82参数

参数
电阻值 820mΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP200JT-52-0R82数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JT-52-0R82 FMP200JT-52-0R82数据手册

FMP200JT-52-0R82封装设计

查看详情并下载
Symbol
Footprint
3D Model
