RC0805FR-07 39KL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 39KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*600μm
供应商型号:
供应商:
标准整包数: 0

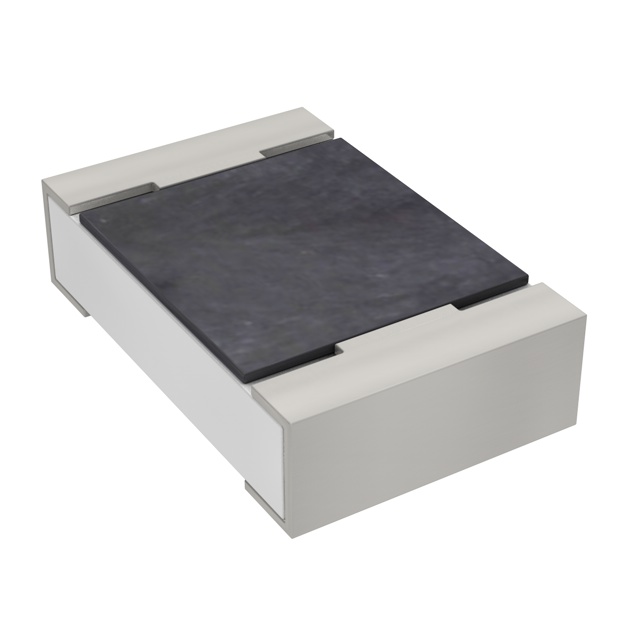

YAGEO/台湾国巨 贴片电阻 RC0805FR-07 39KL

RC0805FR-07 39KL概述

    高品质一般用途片式电阻产品概述

    产品简介


    本产品是Yageo公司推出的RCL系列通用芯片电阻,适用于各类通用电子设备,如消费电子产品、通信设备及医疗设备等。该系列产品具有多种阻值和精度等级,涵盖从0075到2512的不同尺寸规格,可以满足各种应用场景的需求。

    技术参数


    - 尺寸: 0075、0100、0201、0402、0603、0805、1206、1210、1218、2010、2512。
    - 容差: ±0.1%,±0.5%,±1%,±5%。
    - 包装方式: 纸带包装(R)、凹凸型纸带包装(K)、防静电安全包装(S,仅限于0075和0100)。
    - 温度系数: 不同尺寸型号的温度系数有所不同,具体数值见表2。
    - 额定功率: 各型号额定功率不同,具体数值参见表2。
    - 最大工作电压: 不同尺寸型号的最大工作电压不同,具体数值参见表2。
    - 额定电压: 通过公式\( V = \sqrt{P \times R} \) 或者最大工作电压确定,取较小者。
    - 电阻范围: 1Ω至100MΩ,具体范围见表2。

    产品特点和优势


    - 无卤素材料: 使用环保材料制成,符合RoHS标准。
    - 高可靠性: 采用先进的厚膜工艺制造,具有较高的耐热性和可靠性。
    - 节省空间: 超小型化设计,可有效节省PCB空间。
    - 低TCR: 具有较低的温度系数,确保在不同温度下保持稳定的电阻值。
    - 多种阻值选择: 提供丰富的阻值选项,满足不同电路设计需求。

    应用案例和使用建议


    - 电池充电电路: 用于电流检测,确保电流测量的准确性。
    - 直流转换器: 适用于需要稳定阻值的应用场合。
    - 通信设备: 广泛应用于手机、路由器等设备的电路板上,提高电路的稳定性和可靠性。
    使用建议:
    - 在高精度要求的应用中,建议使用更高精度的电阻型号。
    - 在高温环境下使用时,注意散热措施以保证电阻正常工作。
    - 在多层电路板设计中,合理规划PCB布局以减少信号干扰。

    兼容性和支持


    - 兼容性: 该系列产品与市面上大多数主流电子设备兼容。
    - 技术支持: 厂商提供详细的技术文档和支持服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 如何正确识别阻值?
    - 解决方案:根据表中的标记规则进行识别,或参考特殊数据表《Chip resistors marking》获取更详细的说明。

    2. 如何判断产品是否损坏?
    - 解决方案:按照相关测试方法(如J-STD-002)进行湿润性测试和耐热性测试。

    总结和推荐


    总体来看,Yageo公司的RCL系列通用芯片电阻凭借其优良的性能、广泛的适用性和出色的稳定性,在市场上具备很强的竞争力。无论是从技术指标还是实际应用效果来看,它都是电子设备制造商的优选之一。因此,我们强烈推荐使用这一系列的产品,以提升整体设备的可靠性和稳定性。

RC0805FR-07 39KL参数

参数
电阻值 39KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*600μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RC0805FR-07 39KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0805FR-07 39KL RC0805FR-07 39KL数据手册

RC0805FR-07 39KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
